4.6.1
Principes de base pour la configuration des axes
Système de référence sur les tours
Lors de l'usinage d'une pièce sur un tour, les coordonnées des axes principaux X,
Y et Z se réfèrent au point zéro de la pièce. L'axe de référence lors du tournage est
l'axe de rotation de la broche. Cet axe est l'axe Z. L'axe X est dirigé dans le sens du
rayon ou du diamètre. L'axe Y est perpendiculaire à l'axe X et à l'axe Z ; il est utilisé
pour les usinages en dehors du centre de la pièce. La position de la pointe de l'outil
est définie de manière univoque par une position en X et Z.
Les données angulaires de l'axe rotatif C se réfèrent au point zéro de l'axe C.

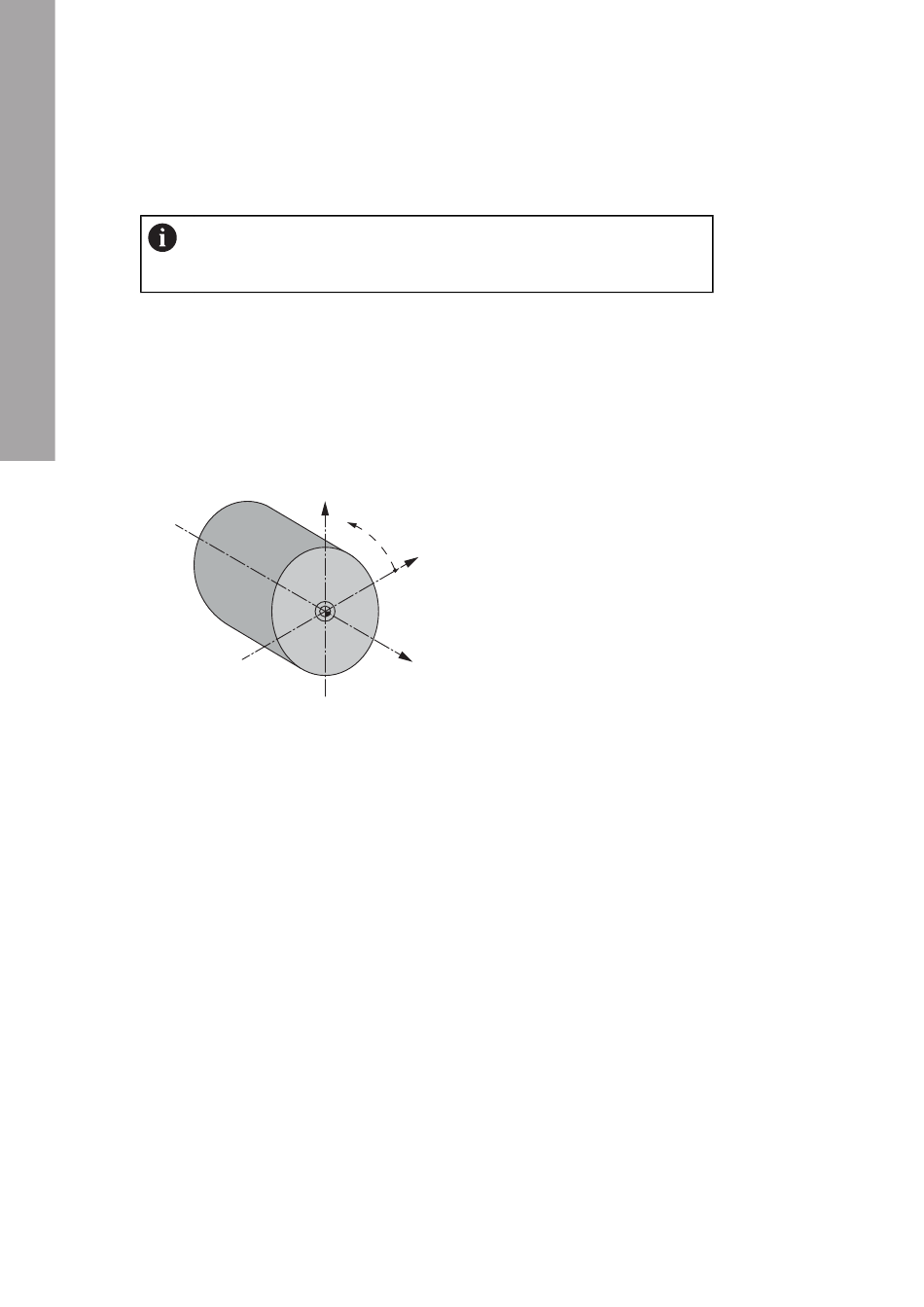

Figure 25 : Affectation du système de coordonnées rectangulaire par rapport à la pièce
92
Pour pouvoir utiliser des fonctions telles que l'exécution de séquences,
la configuration des axes doit répondre aux conventions de l'application
concernée.
C
Informations pour les utilisateurs OEM et Setup | Mise en service
X
Z
