Informations pour les utilisateurs OEM et Setup | Montage
2.2.3
Montage sur le socle Multi-Pos
Utiliser les vis M4 x 8 ISO 14581 (noires) fournies pour fixer le socle aux trous
filetés situés au dos de l'appareil
Respecter le couple de serrage admissible de 2,6 Nm
En option, le socle peut être fixé avec deux vis M5 sur une surface plane, par
dessous
Régler l'angle d'inclinaison à votre guise
Fixer le socle : serrer la vis T25
Respecter le couple de serrage prescrit pour la vis T25
Couple de serrage recommandé : 5,0 Nm
Couple de serrage maximal admissible : 15,0 Nm
Faire passer les câbles, qui viennent de l'arrière, entre les deux pieds et par les
ouvertures latérales de manière à atteindre les connecteurs

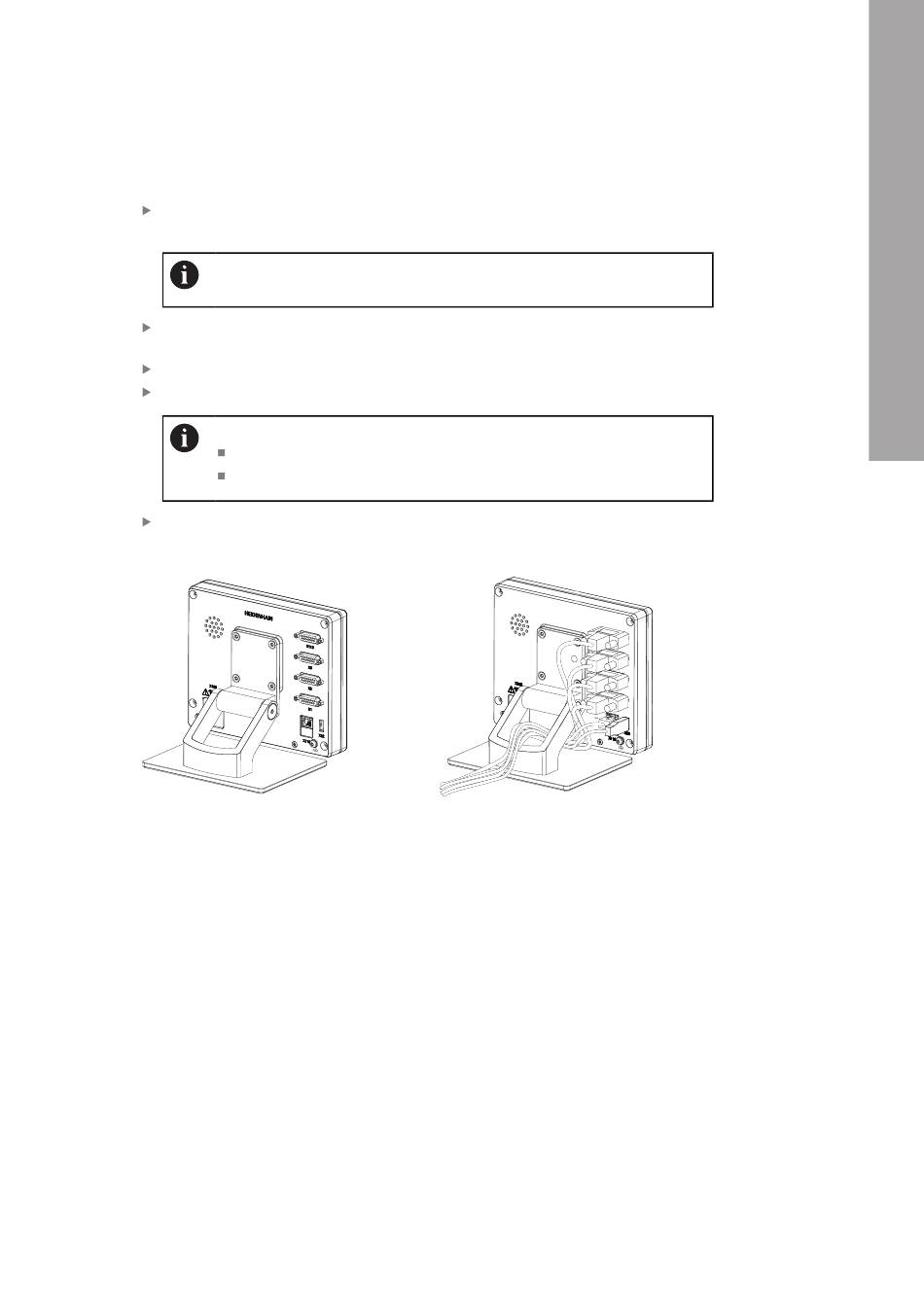

Figure 19 : Appareil monté sur le socle
Multi-Pos
Informations complémentaires : "Dimensions de l'appareil avec le socle Multi-Pos",
Page 203
HEIDENHAIN | ND 7000 | Mode d'emploi Tournage | 08/2023
Figure 20 : Agencement des câbles sur le
socle Multi-Pos
II
69
