Préparer des procédures d'usinage
En fonction de l'usage prévu, la personne en charge de la configuration (Setup) peut
préparer l'appareil en créant des tableaux d'outils et des tableaux de points d'origine
pour une procédure d'usinage spéciale.
Créer un tableau d'outils
Les coordonnées sont généralement programmées de la manière dont la pièce est
cotée sur le dessin.
Vous devez indiquer les coordonnées X et Z de l'outil de tournage utilisé. La fonction
Définir des données de position vous permet de mesurer des outils directement
sur le tour.
La barre d'état vous permet d'accéder au tableau d'outils qui contient les données
spécifiques à chaque outil utilisé. L'appareil mémorise jusqu'à 99 outils dans le
tableau d'outils.

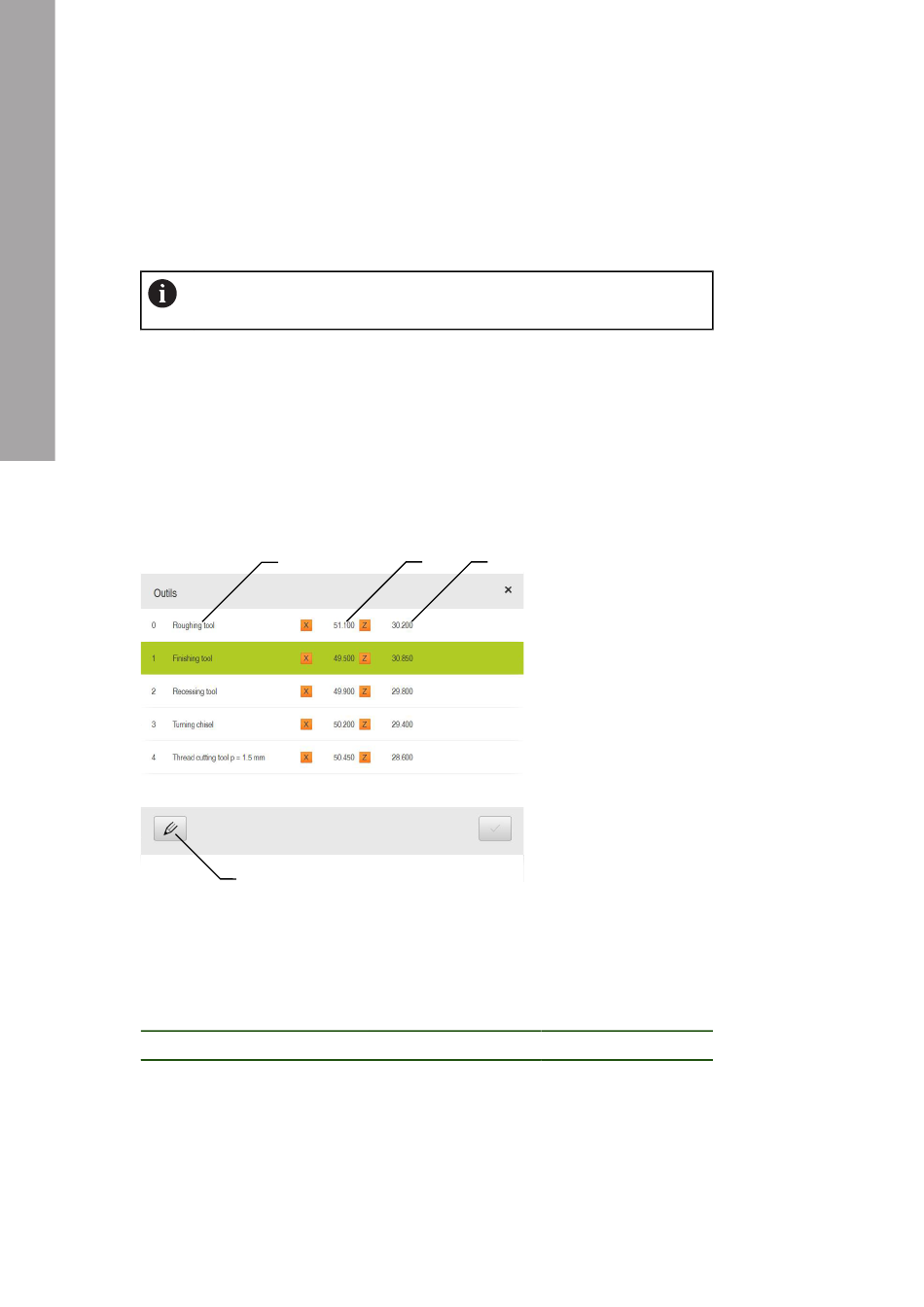

1 Type d'outil
2 Diamètre d'outil
3 Longueur d'outil
4 Éditer le tableau d'outils
Paramètres d'outils
Vous pouvez définir les paramètres suivants :
Description
Type d'outil
Désignation qui permet d'identi-
fier clairement l'outil
146
Les utilisateurs de type Operator peuvent également effectuer les tâches
suivantes :
1
4
Informations pour les utilisateurs OEM et Setup | Configuration
2
3
Paramètres
Coordonnée X de l'ou-
Coordonnée Z de l'ou-
til
til
Pointe du tranchant de
Pointe du tranchant de
l'outil sur l'axe Z
l'outil sur l'axe X
HEIDENHAIN | ND 7000 | Mode d'emploi Tournage | 08/2023
