Informations pour les utilisateurs OEM et Setup | Montage
2.2.1
Montage sur le socle Single-Pos
Vous pouvez visser le socle Single-Pos à l'appareil, avec une inclinaison de 20°.
Utiliser les vis M4 x 8 ISO 14581 fournies pour fixer le socle aux trous filetés
situés au dos de l'appareil, en haut
Respecter le couple de serrage admissible de 2,6 Nm
Visser le socle sur une surface plane par le haut avec deux vis adaptées
ou
Positionner les patins auto-adhésifs en caoutchouc sous le socle
Faire passer les câbles, qui viennent de l'arrière, par l'ouverture du socle,
jusqu'aux connecteurs.

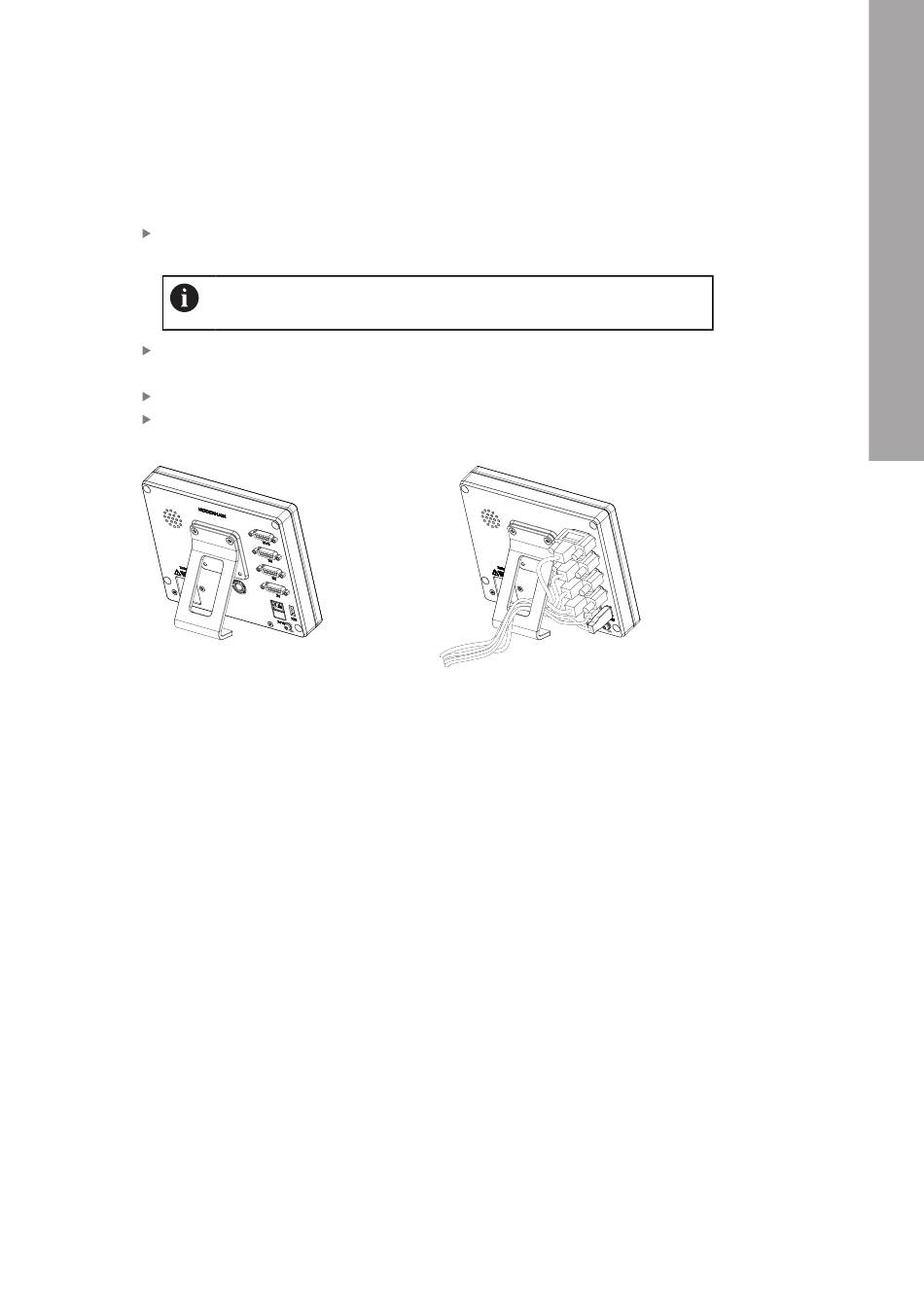

Figure 15 : Appareil monté sur le socle
Single-Pos
Informations complémentaires : "Dimensions de l'appareil avec le socle Single-Pos",
Page 202
HEIDENHAIN | ND 7000 | Mode d'emploi Tournage | 08/2023
Figure 16 : Agencement des câbles sur le
socle Single-Pos
