Informations pour les utilisateurs OEM et Setup | Mise en service
Paramètres
Caractéristiques - point
d'inflexion des temps de
démarrage
Vitesse de rotation minimale de
la broche
Vitesse de rotation broche max.
pour l'arrêt broche orienté
Vitesse de rotation maximale
pour le filetage

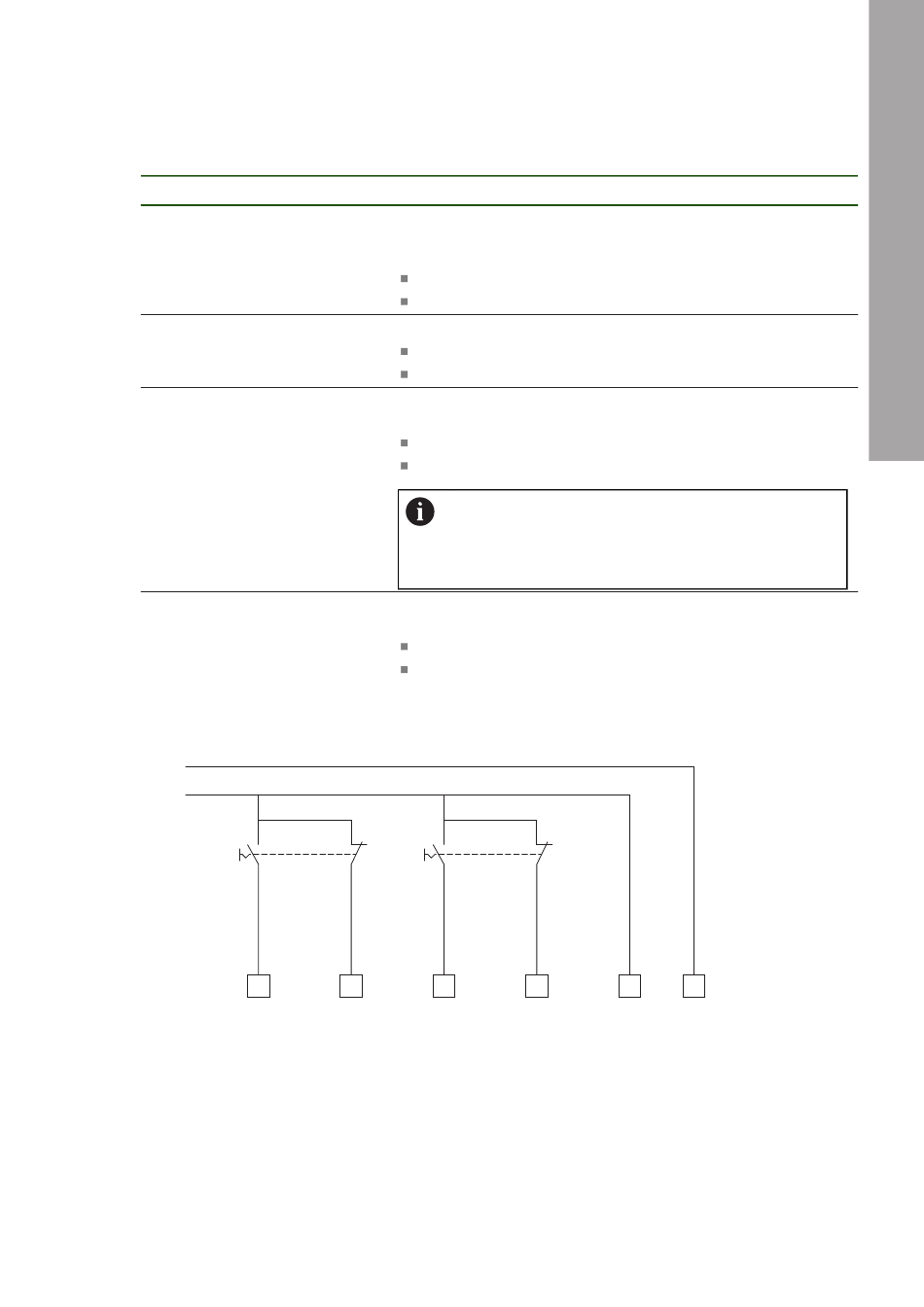

Sélection d'une gamme de vitesse par signal externe
Pour pouvoir changer les Gammes de vitesse, une alimentation 24 V CC doit être
appliquée aux ports X105.17, X105.18 ou X105.36.
-
+ 24 V DC
Spindle start
X105.3, Din 4
Temps de démarrage d'une broche
La valeur Caractéristiques - point d'inflexion des temps de démarrage subdivise
les vitesses de rotation de la broche en deux plages. Pour chacune des plages, vous
pouvez définir un temps de démarrage :
HEIDENHAIN | ND 7000 | Mode d'emploi Tournage | 08/2023
Explication
Définition de la limite entre les plages supérieure et inférieure de la
vitesse de rotation de la broche. La valeur du temps d'accélération
doit être définie sur Smax.
Plage de réglage : 0 1/min ... 2000 1/min
Par défaut : 1500
Réglage de la vitesse de rotation minimale de la broche
Plage de réglage : 0 1/min ... 500 1/min
Par défaut : 50
Réglage de la vitesse de rotation maximale de la broche pour l'ar-
rêt broche orienté
Plage de réglage : 0 1/min ... 500 1/min
Par défaut : 30
Pour utiliser cette fonction, il faut qu'une entrée ait été
affectée au paramètre Position de la broche.
Informations complémentaires : "Entrées (S)",
Page 110
Réglage de la vitesse de rotation maximale de la broche pour le
filetage lors du taraudage
Plage de réglage : 100 1/min ... 2000 1/min
Par défaut : 1000
Spindle stop
Gear stage I
X105.4, Din 6
X105.1, Din 0
Gear stage II
24 V DC
GND
X105.2, Din 2
X105.17;
X105.19;
X105.18;
X105.37
X105.36
II
107
