Réaliser des gorges en tournage
La troisième étape d'usinage consiste à usiner les deux gorges. L'une des deux
gorges sert de dégagement par rapport à la surface d'appui, tandis que l'autre
soutient la bague de blocage.

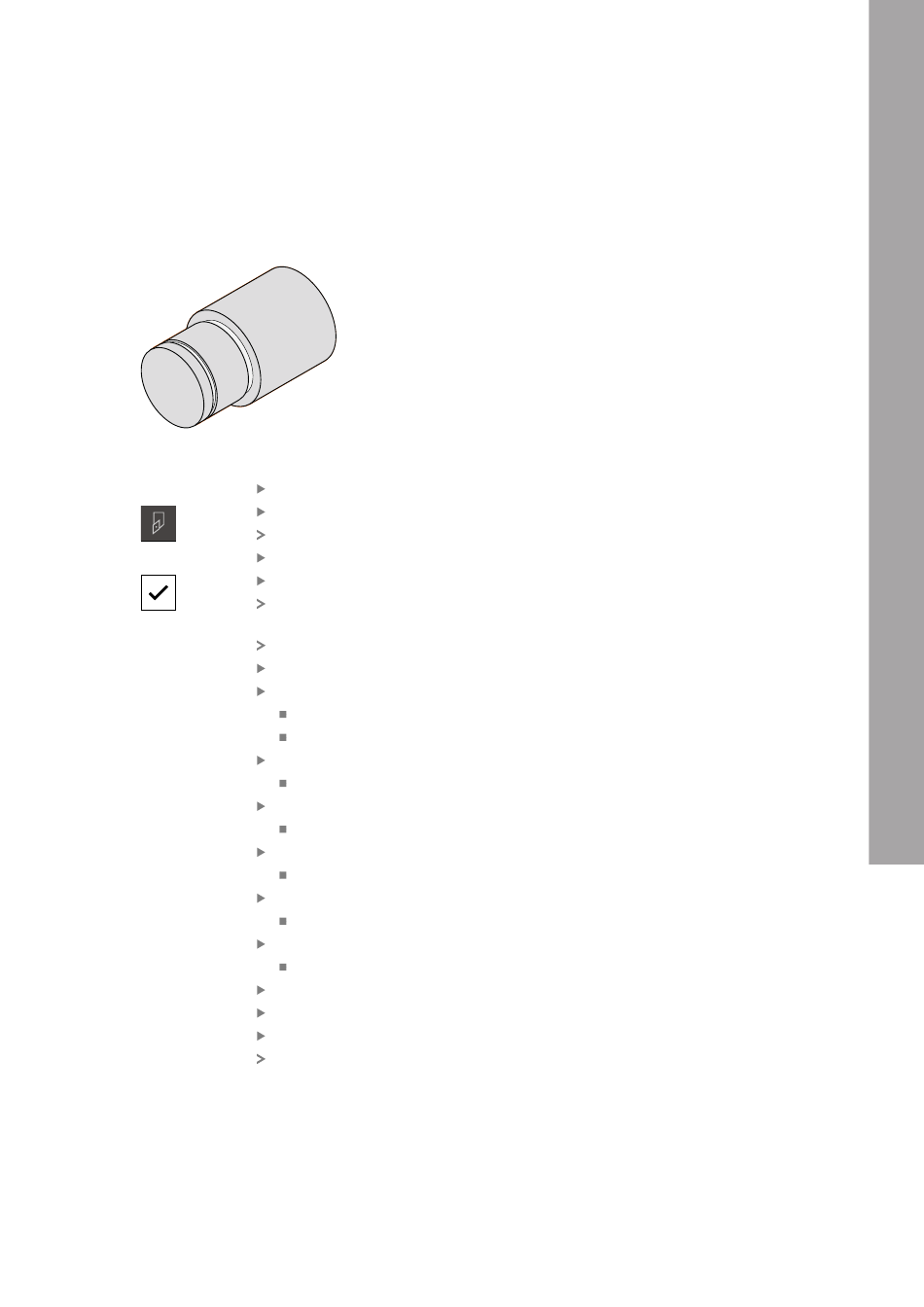

Figure 59 : Exemple de pièces – Usinage des gorges
HEIDENHAIN | ND 7000 | Mode d'emploi Tournage | 08/2023
Utiliser un burin à gorge dans le porte-outil
Dans la barre d'état, appuyer sur Outils
La boîte de dialogue Outils s'affiche.
Appuyer sur Burin à gorge 1 mm
Appuyer sur Confirmer
Les paramètres de l'outil sont automatiquement pris en
compte par l'appareil.
Le dialogue Outils se ferme.
Régler la vitesse de rotation de la broche sur 400 1/min
Amener l'outil à sa position :
X : 21,0 mm
Z : 12,3 mm
Amener l'outil à sa position :
X : 18,935 mm
Amener l'outil à sa position :
X : 21,0 mm
Amener l'outil à sa position :
Z : 12,0 mm
Amener l'outil à sa position :
X : 18,935 mm
Amener l'outil à sa position :
X : 21,0 mm
Amener l'outil à une position de sécurité
Répéter la procédure pour la deuxième gorge
Désactiver la broche
Les gorges ont été usinées.
