II
2.2.2
Montage sur le socle Duo-Pos
Le socle Duo-Pos peut être vissé à l'appareil avec une inclinaison de 20° ou 45°.
Utiliser les vis à six pans M4 x 8 ISO 14581 fournies pour fixer le socle aux trous
filetés qui se trouvent au dos de l'appareil, en bas
Visser le socle sur une surface plane via l'encoche de montage
(largeur = 4,5 mm)
ou
Placer l'appareil à l'endroit de votre choix
Faire passer les câbles, qui viennent de l'arrière, entre les deux pieds et par les
ouvertures latérales de manière à atteindre les connecteurs

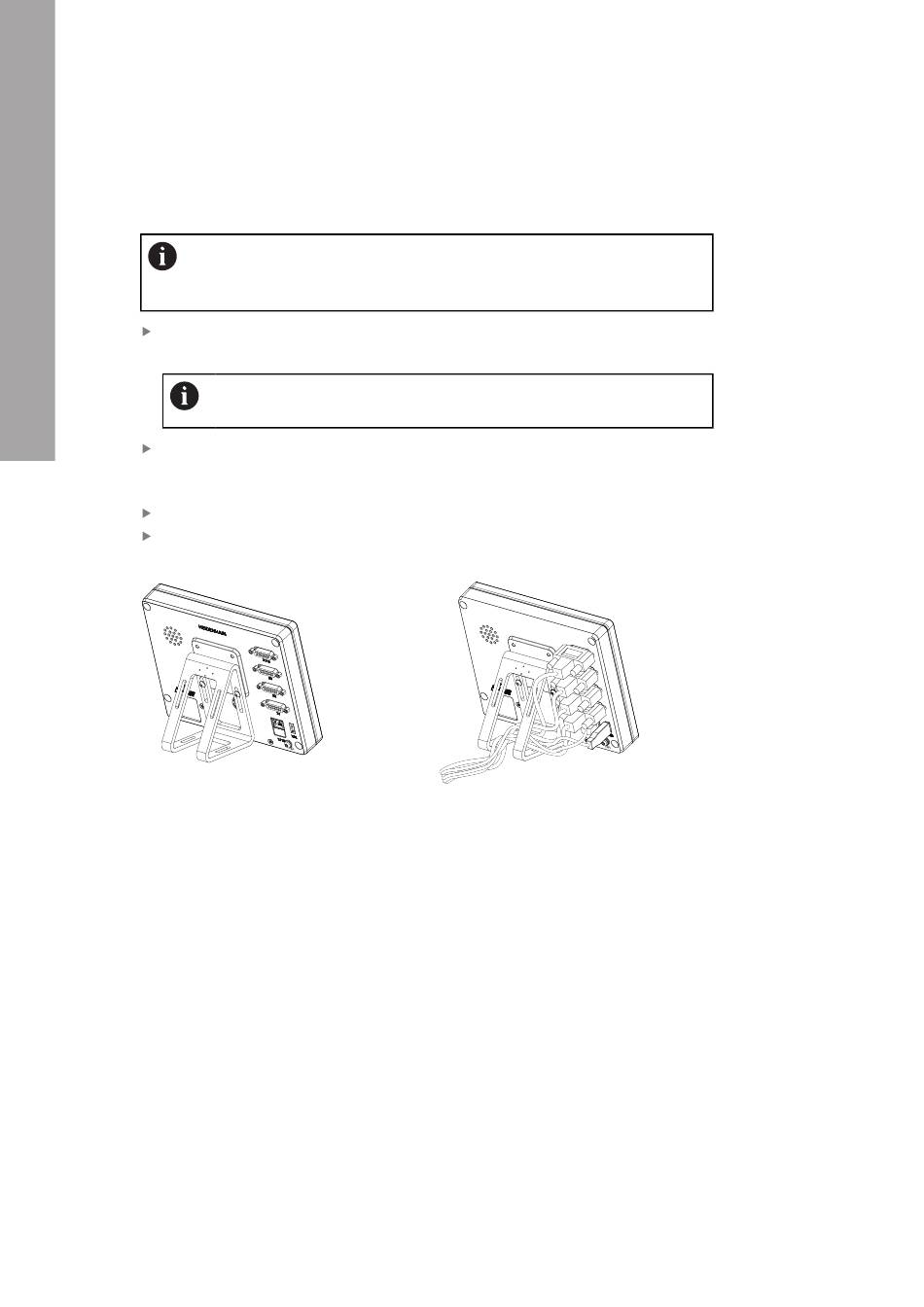

Figure 17 : Appareil monté sur le socle
Duo-Pos
Informations complémentaires : "Dimensions de l'appareil avec le socle Duo-Pos",
Page 203
68
Si vous vissez le socle Duo-Pos à l'appareil avec une inclinaison à 45°,
vous devrez fixer l'appareil au niveau supérieur des encoches de montage.
Utilisez un câble secteur avec un connecteur coudé.
Respecter le couple de serrage admissible de 2,6 Nm
Informations pour les utilisateurs OEM et Setup | Montage
Figure 18 : Agencement des câbles sur le
socle Duo-Pos
HEIDENHAIN | ND 7000 | Mode d'emploi Tournage | 08/2023
