II
2.1
Vue d'ensemble
Ce chapitre décrit le montage de l'appareil. Vous y trouverez des instructions pour
monter l'appareil correctement sur des socles ou des supports.
2.2
Assemblage de l'appareil
Informations générales sur le montage
Les éléments permettant d'accueillir les différentes variantes de montage se
trouvent au dos de l'appareil. Le motif des trous de fixation est celui d'une grille de
50 mm x 50 mm.

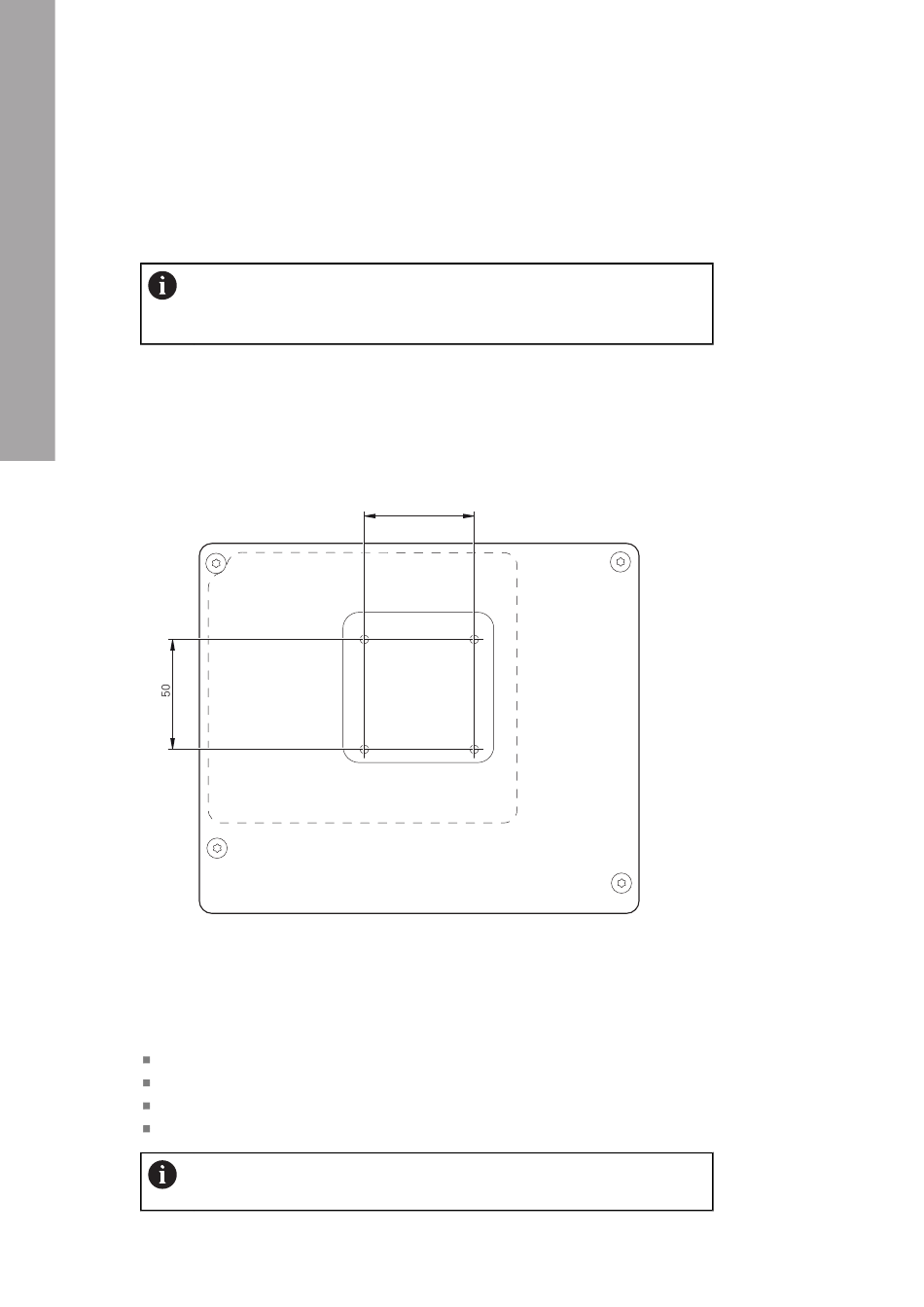

Figure 14 : Dimensions de l'arrière de l'appareil
Le matériel permettant de fixer les différentes variantes de montage sur l'appareil
est emballé avec les accessoires.
Vous aurez également besoin des accessoires suivants :
Tournevis Torx T20
Tournevis Torx T25
Clé à six pans SW 2,5 (socle Duo-Pos)
Matériel de fixation sur une surface d'appui
66
Seul un personnel qualifié est habilité à effectuer les opérations décrites ci-
après.
Informations complémentaires : "Qualification du personnel", Page 16
Pour une utilisation conforme à sa destination, l'appareil doit
impérativement être monté sur un socle ou un support.
Informations pour les utilisateurs OEM et Setup | Montage
50
HEIDENHAIN | ND 7000 | Mode d'emploi Tournage | 08/2023
