III
2.5.1
Représentation sous forme de vue de contour
La fenêtre de simulation montre une vue du contour. La vue de contour vous aide à
positionner l'outil avec précision ou à actualiser le contour dans le plan d'usinage.
Les couleurs suivantes sont utilisées dans la vue de contour (valeurs par défaut) :

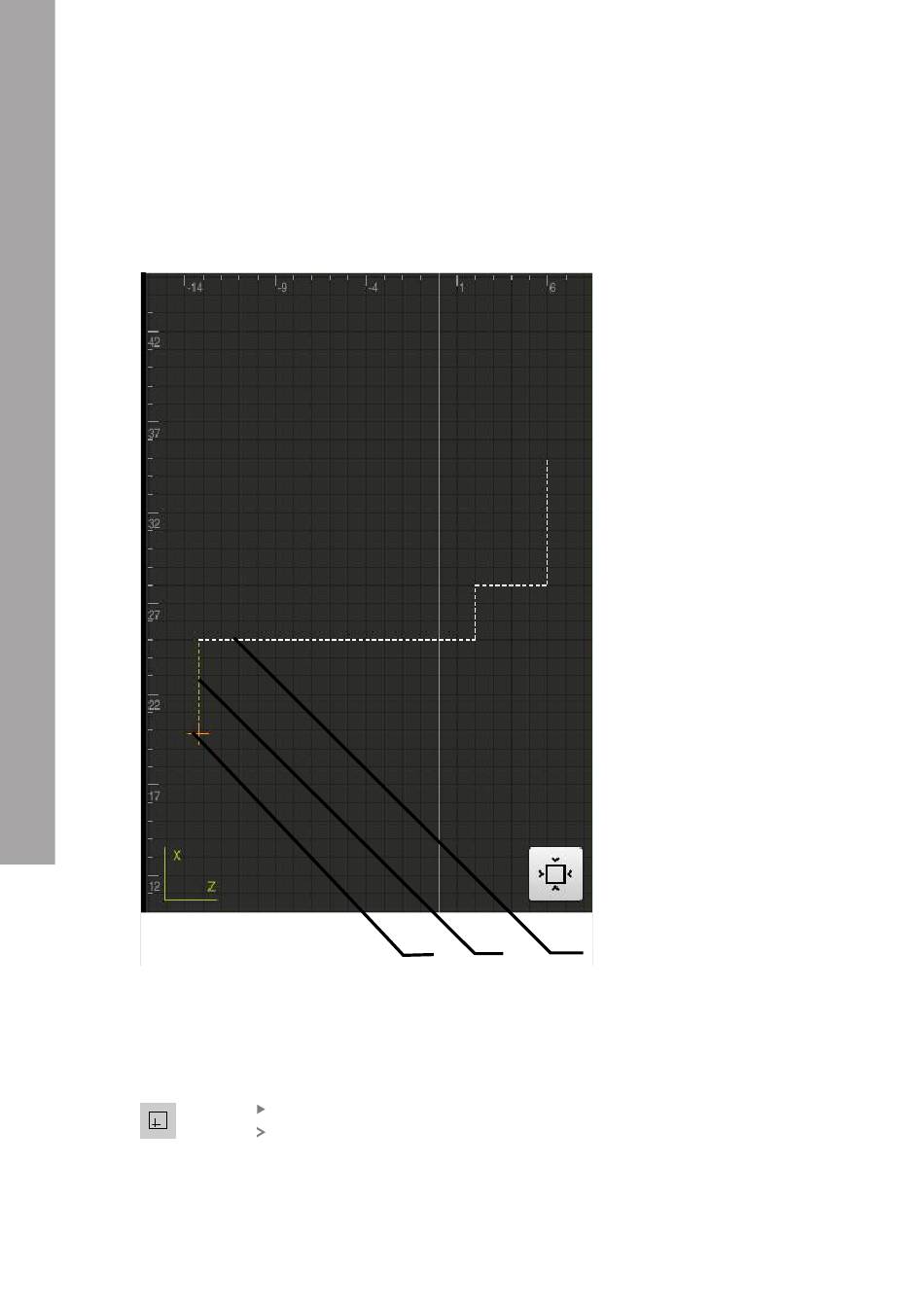

Figure 45 : Fenêtre de simulation avec vue de contour
1 Motif d'usinage (blanc)
2 Séquence actuelle ou position d'usinage (en vert)
3 Correction d'outil, position d'outil et trace d'outil (en orange)
Activer la fenêtre de simulation
224
Informations relatives à l'utilisateur de type "Operator" | Mode MDI
3
Appuyer sur Graphique
La fenêtre de simulation et la séquence actuellement
sélectionnée s'affichent.
2
1
HEIDENHAIN | ND 7000 | Mode d'emploi Tournage | 08/2023
