Déterminer le point d'origine
Pour usiner le support du palier , déterminer le point d'origine. D'après le dessin, la
cotation se réfère à la surface d'appui du palier. La surface est indiquée en vert dans
le dessin. L'appareil calcule toutes les valeurs du système de coordonnées relatif à
partir du point d'origine.

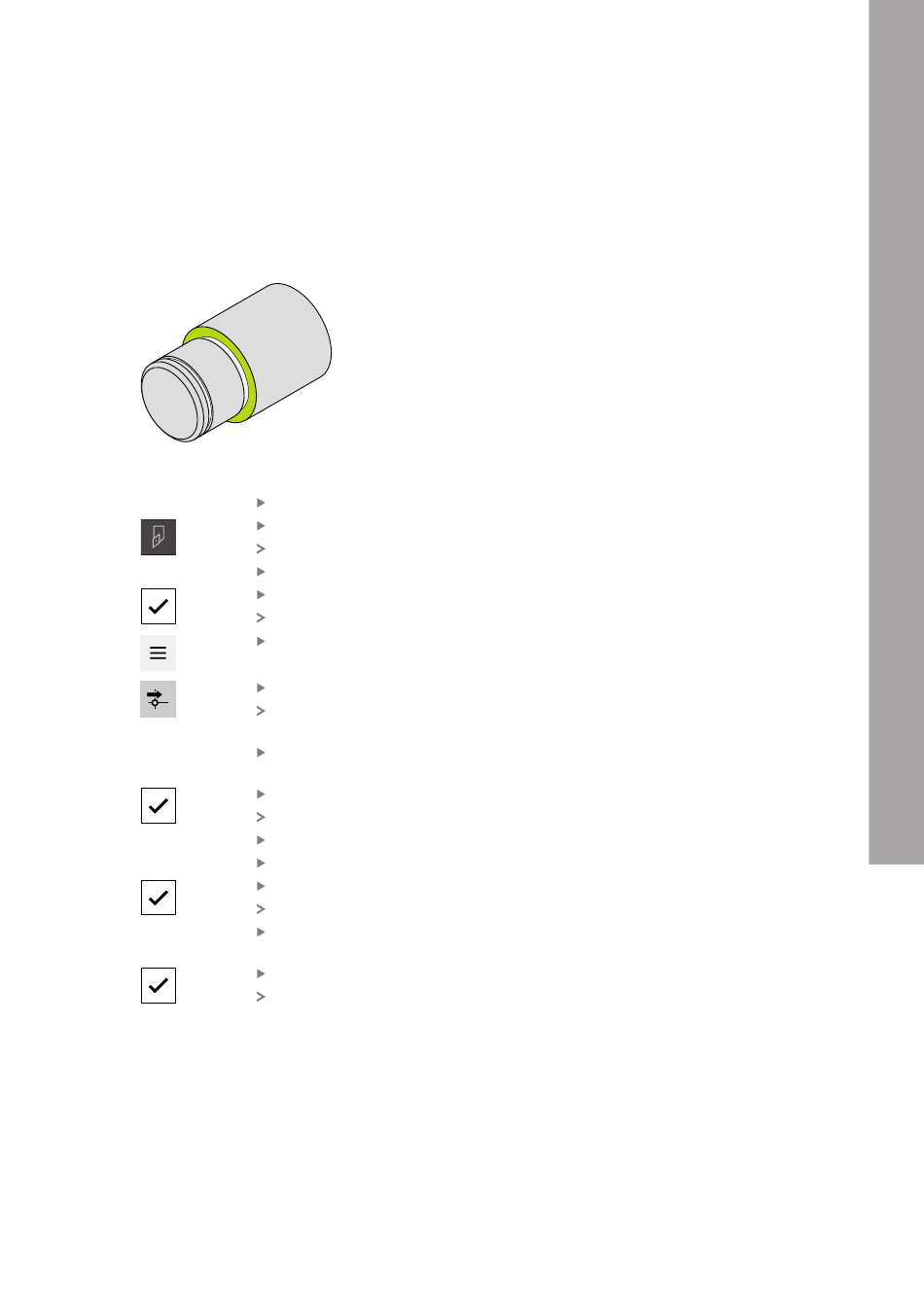

Figure 57 : Exemple de pièce – Détermination du point d'origine
HEIDENHAIN | ND 7000 | Mode d'emploi Tournage | 08/2023
Utiliser un burin de finition dans le porte-outil
Dans la barre d'état, appuyer sur Outils
La boîte de dialogue Outils s'affiche.
Appuyer sur le burin de finition
Appuyer sur Confirmer
Le burin de finition s'affiche dans la barre d'état.
Dans la barre d'état, appuyer sur Fonctions auxiliaires
Dans la boîte de dialogue, appuyer sur Points d'origine
La boîte de dialogue Définir des données de points d'origine
s'ouvre.
Déplacer le burin de finition sur env. 17 mmdans le sens
négatif de l'axe Z
Appuyer sur Mémoriser la position
La position actuelle de l'outil est enregistrée.
Amener l'outil à une position de sécurité
Dans le champ de saisie Z, entrer la valeur 0
Appuyer sur Confirmer dans l'assistant
Le dialogue Sélectionner le point d'origine s'affiche.
Entrer le point d'origine 0 dans le champ de saisie Point
d'origine sélectionné
Appuyer sur Confirmer dans l'assistant
La coordonnée palpée est mémorisée comme point d'origine.
