Installieren Sie keine Ventile, deren Durchfluss kleiner als der Nennwert ist, und keine Rückschlagventile mit Federverschluss
(den geringsten Druckverlust ermöglicht eine Rückschlagklappe in Leichtbauweise).
•
Wählen Sie beim Einsatz zur Sauerstoffanreicherung Diffusoren mit geringem Durchflusswiderstand (geringer Druckverlust).
Gefährdung durch Schmutz und Fremdkörper im Geräteinneren!
Selbst kleinste eingedrungene Fremdkörper können im Gerät ernsthafte Schäden verursachen und zum Bruch der
Laufradschaufeln führen, deren Bruchstücke nach außen geschleudert werden können!
Siehe INSTALLATIONSPLÄNE im Eingangsabschnitt.

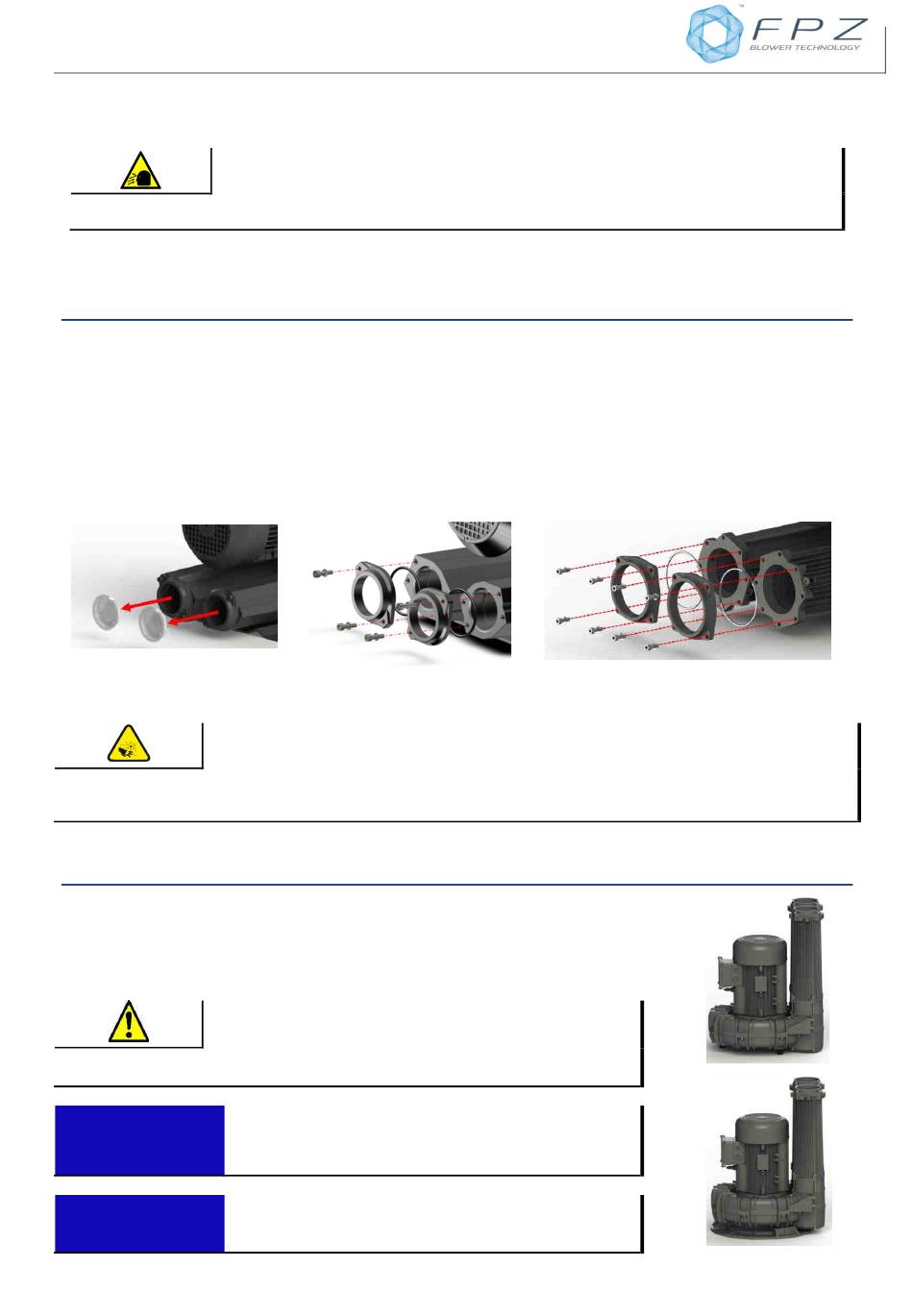

33.2 HORIZONTALE AUFSTELLUNG
•
Standardmäßig wird das Gerät fertig montiert für die horizontale Aufstellung auf Füßen geliefert.
•
Die Stellfüße sind mit Befestigungsbohrungen versehen. Befestigen Sie das Gerät mit passende Schrauben an allen Bohrungen.
•
Entfernen Sie die Schutzabdeckungen von den Geräteöffnungen vor der Kontrolle der Laufrichtung und dem endgültigen
Anschluss.
•
Nehmen Sie für den Leitungsanschluss des Gerätes die Flansche von den Schalldämpfern ab. Führen Sie alle Verbindungen nur
mit flexiblen Anschlussstücken aus; starre Leitungsverbindungen sollten vermieden werden, damit keine Spannungen oder
gefährlichen Vibrationen entstehen können.
•
Bringen Sie die Flansche samt Dichtungen wieder auf den Schalldämpfern an und ziehen Sie die Schrauben fest.
Prüfen Sie die Laufrichtung des Motors (siehe Punkt 5.2 LAUFRICHTUNG).
Gefährdung durch drehende Bauteile: Laufrad!
Auch nach dem Ausschalten der Maschine besteht die Gefahr der Abtrennung von Körperteilen, wenn sie manuell in Betrieb
genommen wird.
Tragen Sie stets angemessene Arbeitskleidung und persönliche Schutzausrüstung.
33.3 VERTIKALE INSTALLATION AUF DEM DECKEL
Die Geräte können in folgenden Konfigurationen mit vertikaler Achse
installiert werden:
•
Montage der Schwingungsdämpfer direkt auf dem Deckel (E)
•
Mit dem als Zubehör erhältlichen Standfuß für vertikale Befestigung
(F).
Jede zweckentfremdete Verwendung des Gerätes kann schwere
Unfälle und Verletzungen verursachen.
Überprüfen Sie die Befestigungspunkte des Gerätes auf dem Unterbau regelmäßig auf festen Sitz.
Starke Schwingungen können Schäden am Gerät verursachen.
Auf Wunsch ist ein Standfuß für die Befestigung des Gerätes in
vertikaler Position auf dem Deckel lieferbar. Der Fuß ist mit
HINWEIS FÜR DEN
Befestigungsbohrungen versehen. Befestigen Sie das Gerät mit
ANWENDER
passende Schrauben an allen Bohrungen.
Im
HINWEIS FÜR DEN
Schwingungsdämpfer bereits enthalten. Auf Anfrage sind die
ANWENDER
Schwingungsdämpfer auch für die anderen Maschinen lieferbar.
Lieferumfang der Geräte
88 / 113
K07 bis K12 sind die
E
