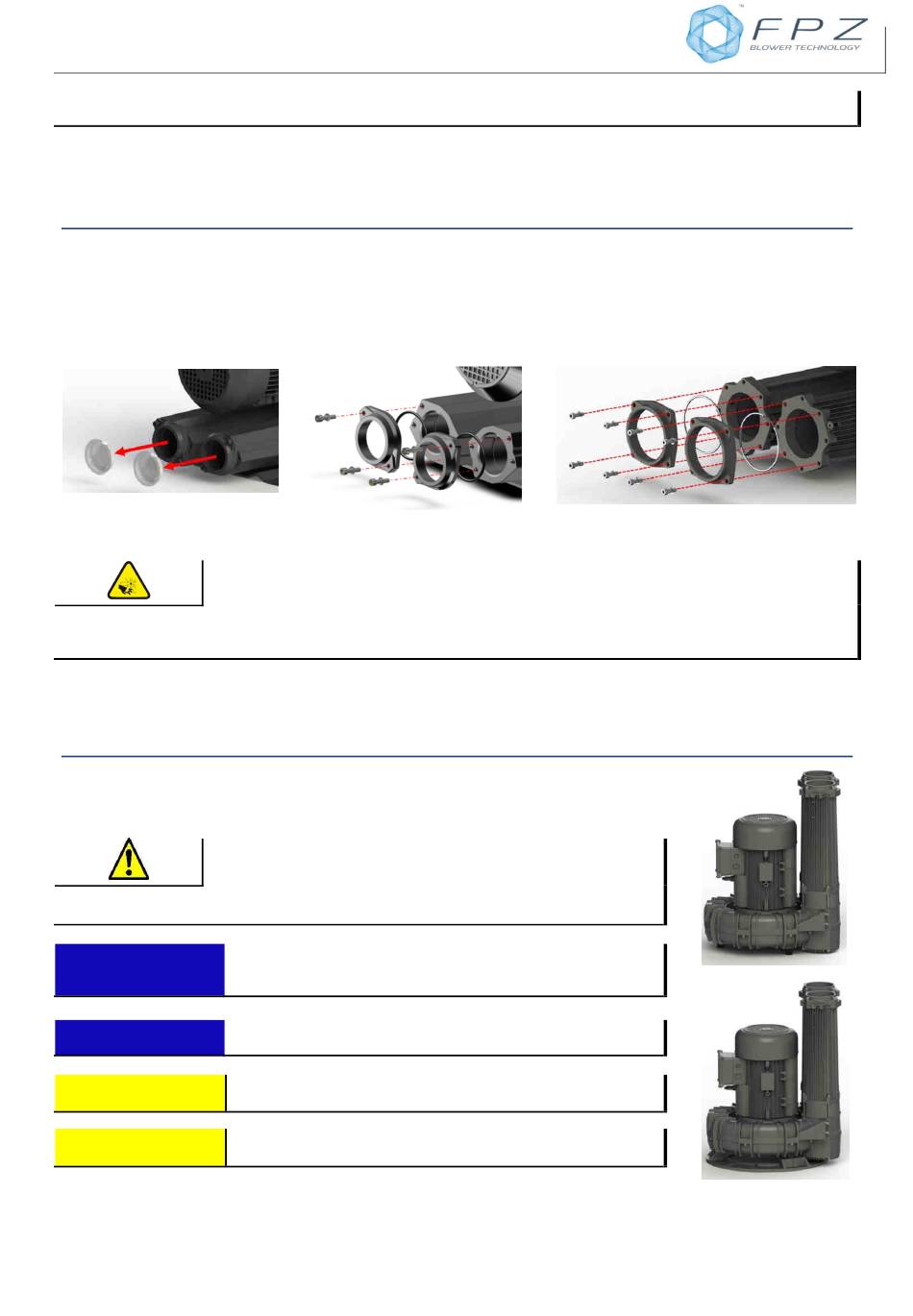

FPZ SCL K07R MD-MOR Instructions page 19

L'ingresso nell'unità di corpi estranei, anche di piccolissime dimensioni provoca gravi danni con la probabile rottura delle pale della
girante e con il pericolo che i detriti possono essere proiettati verso l'esterno!
Vedere gli SCHEMI DI INSTALLAZIONE nella sezione iniziale.
5.2 INSTALLAZIONE ORIZZONTALE
•
L'unità fornita in condizioni standard è pronta per essere installata in posizione orizzontale mediante i piedi.
•
I piedi sono muniti di fori per il fissaggio, utilizzare tutti i fori e scegliere il tipo di vite adatta.
•
Rimuovere le protezioni alle bocche prima della verifica del senso di rotazione e prima del collegamento definitivo.
•
Per connettere l'unità alla conduttura smontare le flange dai fusti silenziatori per effettuare gli adeguati collegamenti mediante
manicotti flessibili, evitando così collegamenti rigidi che possono indurre tensioni e innescare dannose vibrazioni.
•
Rimontare le flange sui fusti silenziatori complete delle guarnizioni e serrare.
Verificare il senso di rotazione del motore (vedi punto 5.2 SENSO DI ROTAZIONE)
Pericolo dovuto a componenti in rotazione: girante!
Il pericolo di cesoiamento a causa della girante in rotazione può sussistere anche a macchina spenta, allorché essa venga messa in
moto manualmente.
Operare quindi con abiti da lavoro e dispositivi di protezione individuali adeguati.
Vedi capitolo 5.1 per CONDIZIONI DI INSTALLAZIONE
5.3 INSTALLAZIONE VERTICALE SUL COPERCHIO
Le unità possono essere installate con l'asse di funzionamento verticale con le seguenti modalità:
•
Mediante antivibranti montati direttamente sul coperchio (E)
•
Mediante apposito piede per il fissaggio in verticale, disponibile come accessorio (F).
Un operato non conforme alla destinazione d'uso dell'unità può
causare lesioni gravi.
Controllare regolarmente che, i punti di fissaggio dell'unità alla struttura di supporto, siano fissi.
L'eccessiva vibrazione dell'unità può provocare seri danni alla macchina.
E' disponibile come accessorio l'apposito piede per il fissaggio dell'unità
in posizione verticale sul coperchio. Il piede è munito di fori per il
NOTA PER L'UTENTE
fissaggio, utilizzare tutti i fori e scegliere il tipo di vite adatta.
Gli antivibranti sono forniti in dotazione con le macchine da K07 a K12.
NOTA PER L'UTENTE
Su richiesta, gli antivibranti sono disponibili anche sulle altre macchine.
Evitare la possibilità di ristagno di acqua, particolarmente nel caso di
ATTENZIONE !
installazione dell'unità con asse verticale.
Verificare il senso di rotazione del motore.
ATTENZIONE !
(vedi punto 5.2 SENSO DI ROTAZIONE)
19 / 113
E
F
