Danger lié à la visibilité réduite de l'emplacement sur lequel l'appareil est installé !
S'assurer de toujours pouvoir contrôler l'appareil qu'elle que soit l'opération à effectuer.
Les éléments destinés aux commandes doivent se trouver à un endroit permettant de voir l'appareil.
Danger lié aux vibrations !
Vérifier régulièrement la solidité des points par lesquels l'appareil est fixé à la structure de support.
Un excès de vibrations sur l'appareil risque d'endommager la machine.
REMARQUE POUR Les machines K07 à K12 sont équipées de dispositifs antivibrations.
L'UTILISATEUR Sur demande, il est possible de monter ces dispositifs sur les autres machines.

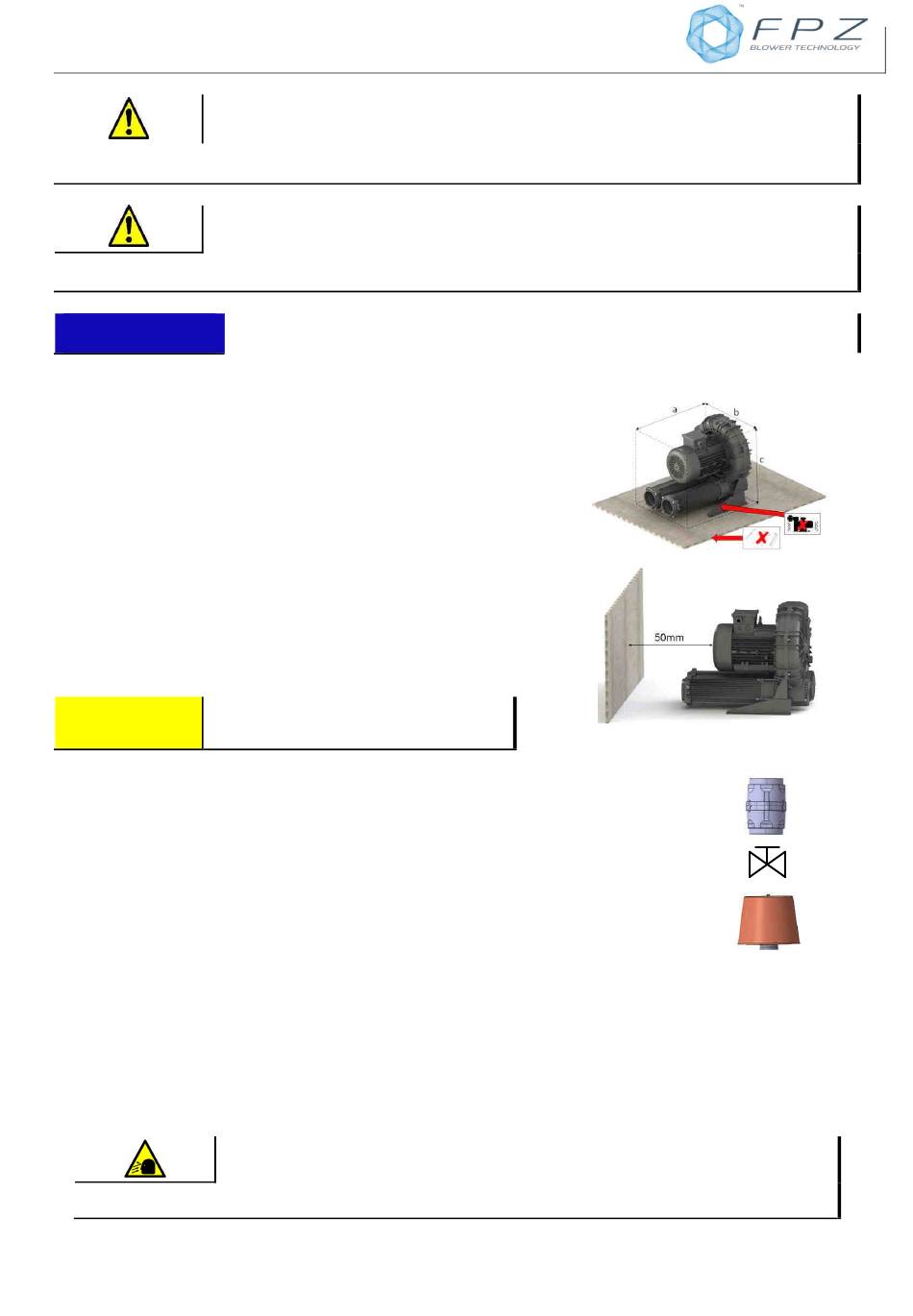

1. La surface d'appui de l'appareil doit être plane, robuste,
stable et nivelée correctement.
2. Il est important d'installer l'appareil sur une structure ne transmettant
aucune vibration. Il est interdit d'installer l'appareil sur des structures
pouvant transmettre ou amplifier le bruit.
3. Toujours installer l'appareil
antivibrations.
4. Installer l'appareil de sorte qu'aucun obstacle ne puisse gêner la
ventilation du moteur. S'assurer que la prise d'air du moteur est
toujours libre et prévoir une distance minimum de 50 mm entre le
carter du ventilateur du moteur et toute autre structure.
5. Raccorder les conduits à travers des manchons flexibles et faire de
sorte que l'appareil ne doive pas supporter le poids des conduits, à
l'exception du filtre servant éventuellement à l'aspiration dans le local.
6. Calculer le volume (a + b + c) pour préparer l'espace nécessaire à
l'appareil et à ses accessoires (valeurs disponibles au début du
manuel).
Si la ligne se trouve à l'extérieur, protéger
ATTENTION !
l'appareil contre les rayons du soleil et les agents
atmosphériques.
Pour éviter les surcharges dues aux variations de la pression, installer une soupape de limitation en
dérivation du conduit d'aspiration pour le fonctionnement en mode aspirateur et sur le refoulement pour le
fonctionnement en mode compresseur.
S'il s'avère nécessaire de réduire le débit, utiliser une soupape de dérivation plutôt que d'étrangler
l'aspiration ou le refoulement.
Protéger le conduit d'aspiration par un filtre dont le diamètre des pores sera inférieur ou égal à 100 µm.
Les corps étrangers à éviter sont : poussière, sable, gravats, impuretés dans les conduits, ébarbures de
découpe et copeaux, gouttes et scories de soudage, ébarbures métalliques et résidus de colles provenant
du raccordement des conduits. Remplacer régulièrement les filtres !
Dimensionner les tuyauteries et choisir des accessoires réduisant au maximum les pertes de charge. Pour cela :
•
ne pas monter de tuyaux d'un diamètre inférieur à celui des orifices de la machine.
•
si plusieurs machines sont installées en parallèle, proportionner le collecteur et la ligne principale.
•
ne pas utiliser de coudes à 90° mais opter pour de s coudes à 45° .
•
ne pas installer des vannes ayant un passage réduit par rapport au passage nominal et des vannes anti-retour avec un
obturateur à ressort (la vanne anti-retour dotée d'un clapet allégé assure une perte de charge inférieure).
•
en cas d'utilisation pour l'oxygénation, choisir des diffuseurs à basse résistance de passage (faible perte de charge).
Danger lié à la pénétration de corps étrangers et de saleté dans l'appareil !
Le moindre corps étranger pénétrant dans l'appareil risque d'endommager sérieusement ce dernier, de casser les pales de la
turbine et d'être projeté vers l'extérieur !
Consulter les SCHÉMAS D'INSTALLATION au début du manuel.
en lui appliquant les dispositifs
