Structure et fonction du pulvérisateur
6.12.1

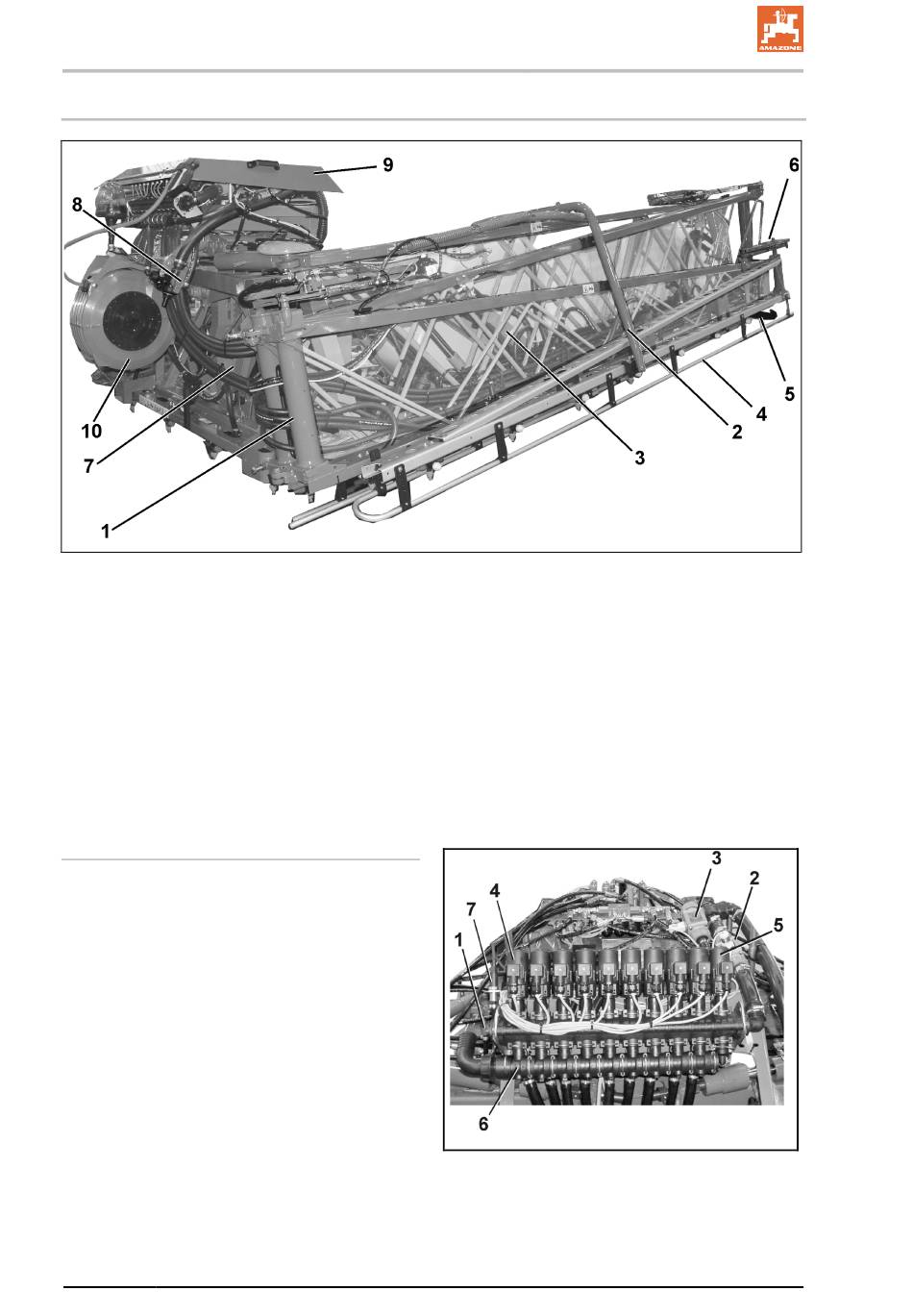

Rampe de pulvérisation Super-L
(1) Rampe de pulvérisation avec conduites de
pulvérisation (groupes de tronçons repliés).
(2) Étriers de sécurité au transport
Les étriers de sécurité au transport servent
au verrouillage de la rampe de pulvérisation
repliée en position de transport contre un
dépliage involontaire.
(3) Châssis en forme de parallélogramme pour
le réglage en hauteur de la rampe de pulvé-
risation
Robinetterie de rampe
(1) Raccord de pression pour le manomètre de
pression de pulvérisation
(2) Débitmètre pour déterminer le débit [l/ha]
(3) Dispositif de mesure de retour en cuve pour
déterminer la bouillie qui retourne dans la
cuve
(4) Vannes motorisées pour l'activation et la
désactivation des tronçons
(5) Vanne by-pass
(6) Délestage de pression
(7) Capteur de pression
118
(4) Tube protecteur pour buses
(5) Entretoise
(6) Blocage de tronçons extérieurs
(7) Amortissement tridimensionnel
(8) Vanne et robinet sélecteur pour système
DUS
(9) Robinetterie de rampe
(10) Dispositif de nettoyage extérieur
Pantera 4503 CP1_E3A_E5 BAG0195.2 02.21
