3 Ürün tanımı
3.1 Genel tanım
Basic classic ‚in 1-tanklı ve 2-tanklı modeli mevcuttur. 1-Tanklı model sonradan monte edilebilen bir dona-
nım tankı ile 2-tanklı modele dönüştürülebilir.

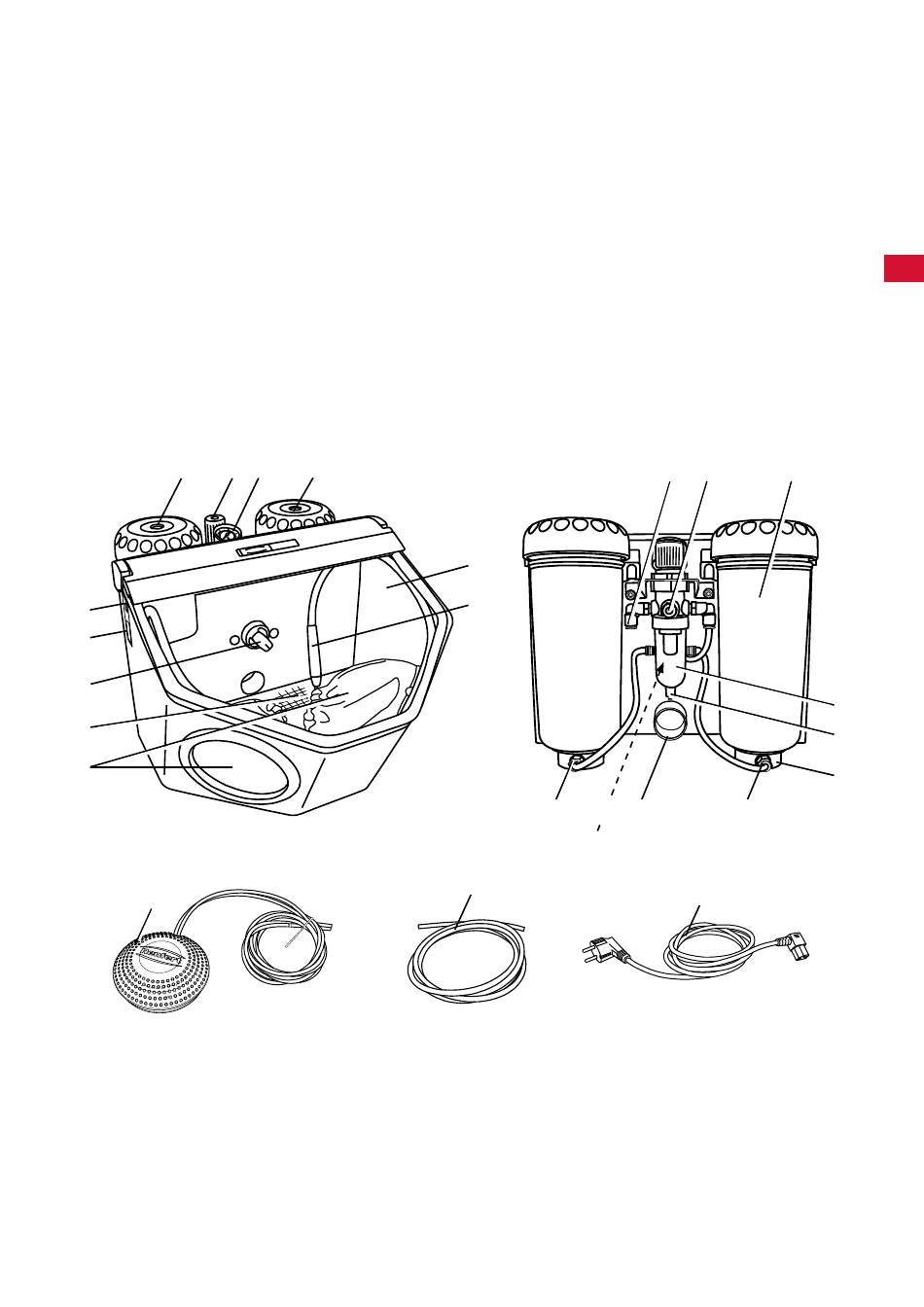

3.2 Yapı grupları ve işlev gören elemanlar
1 El girişi manşetleri
2
Taban ızgarası
3 Seçim anahtarı (yalnız-
ca 2-tanklı modelde)
4 Soğuk cihaz fişi
5 AÇMA / KAPAMA anah-
tarı
6
Tank kapağı
7 Basınç regülatörü
6 7
5
4
3
2
1
21
3.3 Teslimat içeriği
1 Basic classic
1 Pedallı anahtar
1 Bağlantı seti
1 Ekleriyle birlikte işletim talimatı
1 Elektrik şebekesi kablosu
8 Manometre
9
Koruyucu cam
10 Manüel parça
11 Pedallı anahtar bağlantısı (A)
12 Hava bağlantısı
13 Kumlama tankı
14 Su seperatörü
15 Valf Su seperatörü
16 Karıştırma odası
8 6
9
10
20 19
(kesik çizgilerle
gösterilmiştir)
22
- 5 -
17 Fitre kartuşu
18 Emiş borusu
19 Pedallı anahtar bağlantısı (B)
20 Pedallı anahtar bağlantısı (B)
(yalnızca 1-tanklı modelde)
21 Pedallı anahtar
22 Basınçlı hava hortumu
23 Elektrik şebekesi kablosu
11 12 13
18 17
23
tr
14
15
16
Resim 1
