3 Описание продукта
3.1 Общие положения
Basic classic имеется в двух вариантах: с одним струйным бачком или с двумя. Аппарат, имеющий
один бачок, можно дооснастить до двухбачкового при помощи дополнительного бачка (см. принад-
лежности).

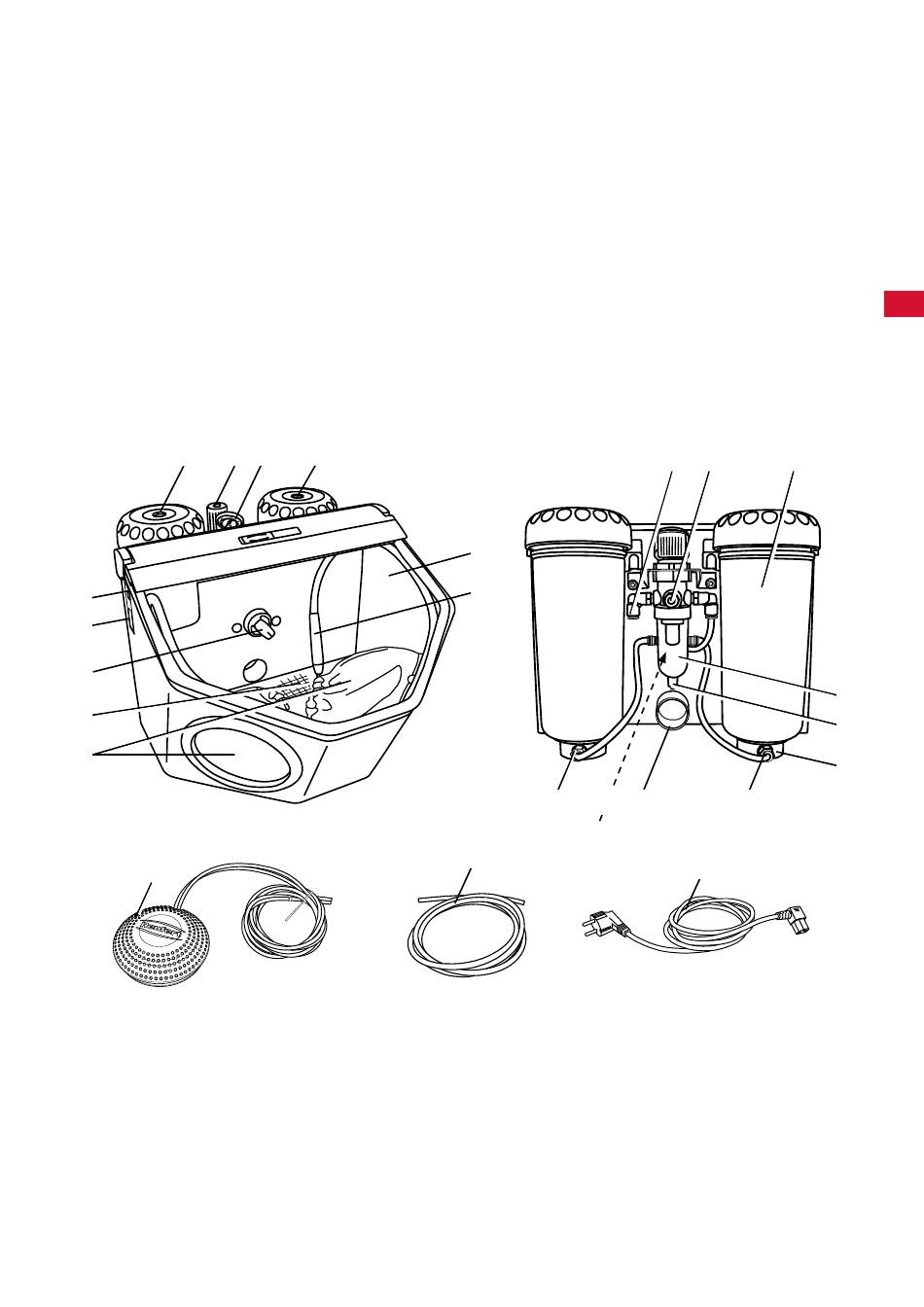

3.2 Конструкционные и функциональные элементы
1
Манжеты
2 Донная решетка
3 Переключатель бачков
(вариант с 2 бачками)
4 Розетка прибора
5 Выключатель
6 Крышка бачка
7 Регулятор давления
8
Манометр
6 7
5
4
3
2
1
21
3.3 Объем поставки
1 Basic classic
1 педаль
1 комплект для подключения
1 инструкция по эксплуатации с приложениями
1 cетевой кабель
9
Смотровое стекло
10 Наконечник
11 Педаль (A)
12 Подключение сжатого
воздуха
13 Струйный бачок
14 Водоотделитель
15 Вентиль водоотделителя
16 Смесительная камера
8 6
9
10
20 19
(скрытое
изображение)
22
- 5 -
17 Патронный фильтр
18 Вытяжная труба
19 Педаль (B)
20 Педаль (B)
(вариант с 1 бачками)
21 Педаль
22 Шланг для сжатого
воздуха
23 Cетевой кабель
11 12 13
18 17
23
ru
14
15
16
Рис. 1
