4.2

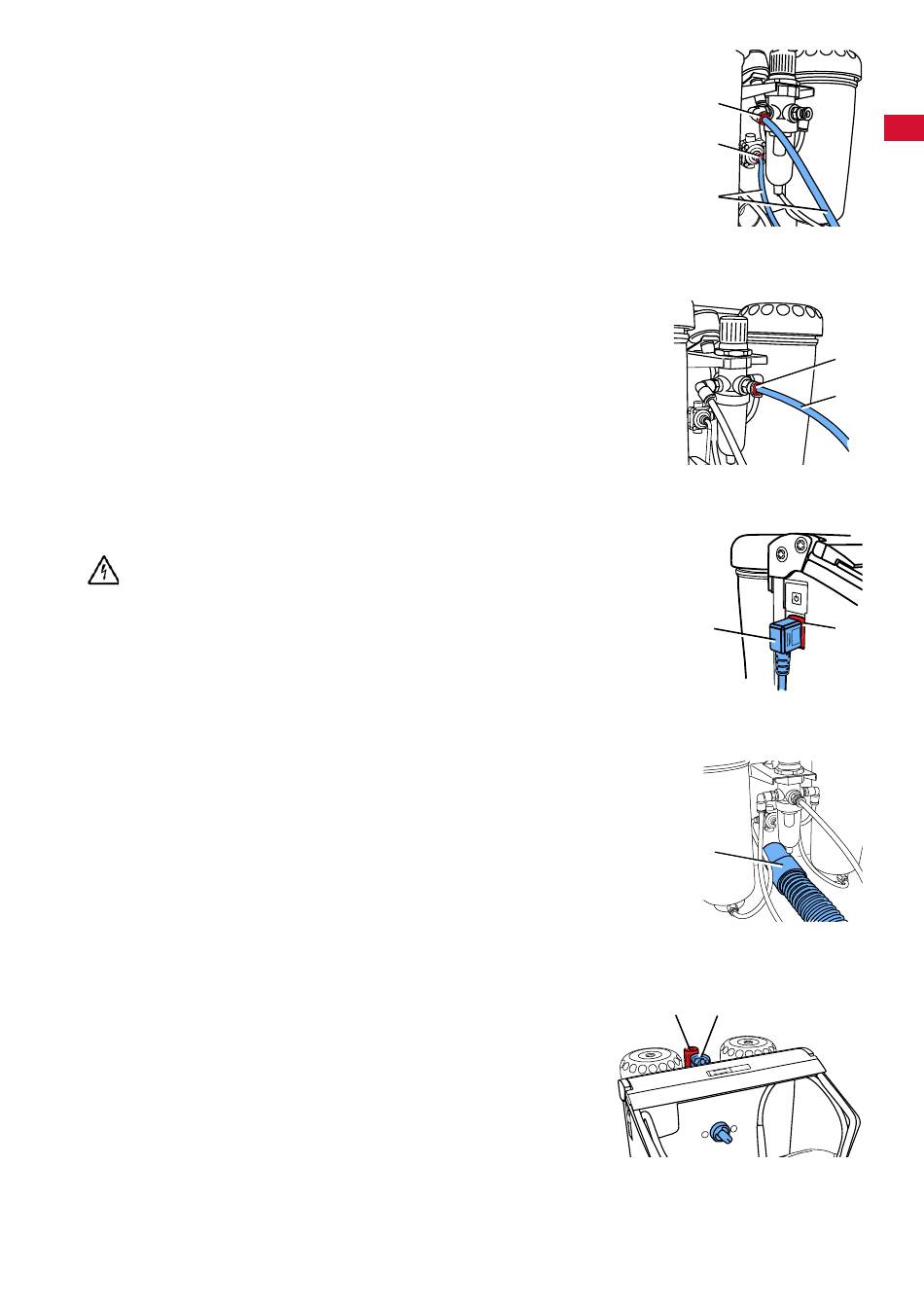

Raccordement de la commande à pied
⇒ Enlever de la cabine de sablage la commande à pied qui 'y a été
déposée.
⇒ Insérer l'extrémité du tuyau (21) repérée par un « A » jusqu'en bu-
tée dans le raccord de tuyau (11) repéré par un « A » sur l'appareil.
⇒ Insérer l'extrémité du tuyau (21) repérée par un « B » jusqu'en
butée dans le raccord de tuyau repéré par un « B » sur l'appareil.
2 réservoirs: (19)
1 réservoirs: (20, Fig. 1)
Lors de l'insertion des tuyaux, il faut surmonter une légère résis-
tance�
4.3
Raccordement de l'air comprimé
⇒ Introduire le tuyau d'alimentation en air comprimé (22) jusqu'en
butée dans le raccord (12). Lors de cette opération, il faut pous-
ser au-delà d'une légère résistance.
⇒ Pour le raccordement au réseau d'air comprimé, choisir le rac-
cord pour tuyau adéquat parmi les accessoires fournis et le fixer
sur l'extrémité du tuyau�
⇒ Raccorder au réseau d'air comprimé.
4.4
Raccordement électrique
Observer les consignes du chap. 2.6 Danger de décharge
électrique et d'incendie !
⇒ Brancher le câble d'alimentation (23) dans la prise de l'appa-
reil (4).
⇒ Brancher la fiche d'alimentation.
4.5
Raccordement au système d'aspiration
⇒ Engager le tuyau d'aspiration du système d'aspiration sur le
tube d'aspiration (18).
⇒ En cas de systèmes d'aspiration avec mise en marche automa-
tique :
Brancher la fiche d'alimentation de l'appareil de sablage dans la
prise consommateur du système d'aspiration.
4.6
Réglage de la pression de travail
⇒ Actionner la commande à pied.
⇒ Régler la pression de sablage au niveau du régulateur de pres-
sion (7) (1 - 6 bar / 14.5 - 87 psi).
♦ La pression est affichée sur le manomètre (8).
Dans le cas du modèle à 2 silos, la pression réglée s'applique aux
deux silos de sablage�
- 7 -
19
11
21
Fig. 2
12
22
Fig. 3
23
Fig. 4
18
Fig. 5
7
8
Fig. 6
fr
4
