20. Dépose des éléments inférieurs et supérieurs du
four principal gauche
Débranchez l'appareil de l'alimentation électrique.
Elément inférieur
Tirez la cuisinière vers l'avant pour pouvoir accéder aux
boîtiers situés à l'arrière de l'appareil. Dévissez et enlevez
le boîtier.

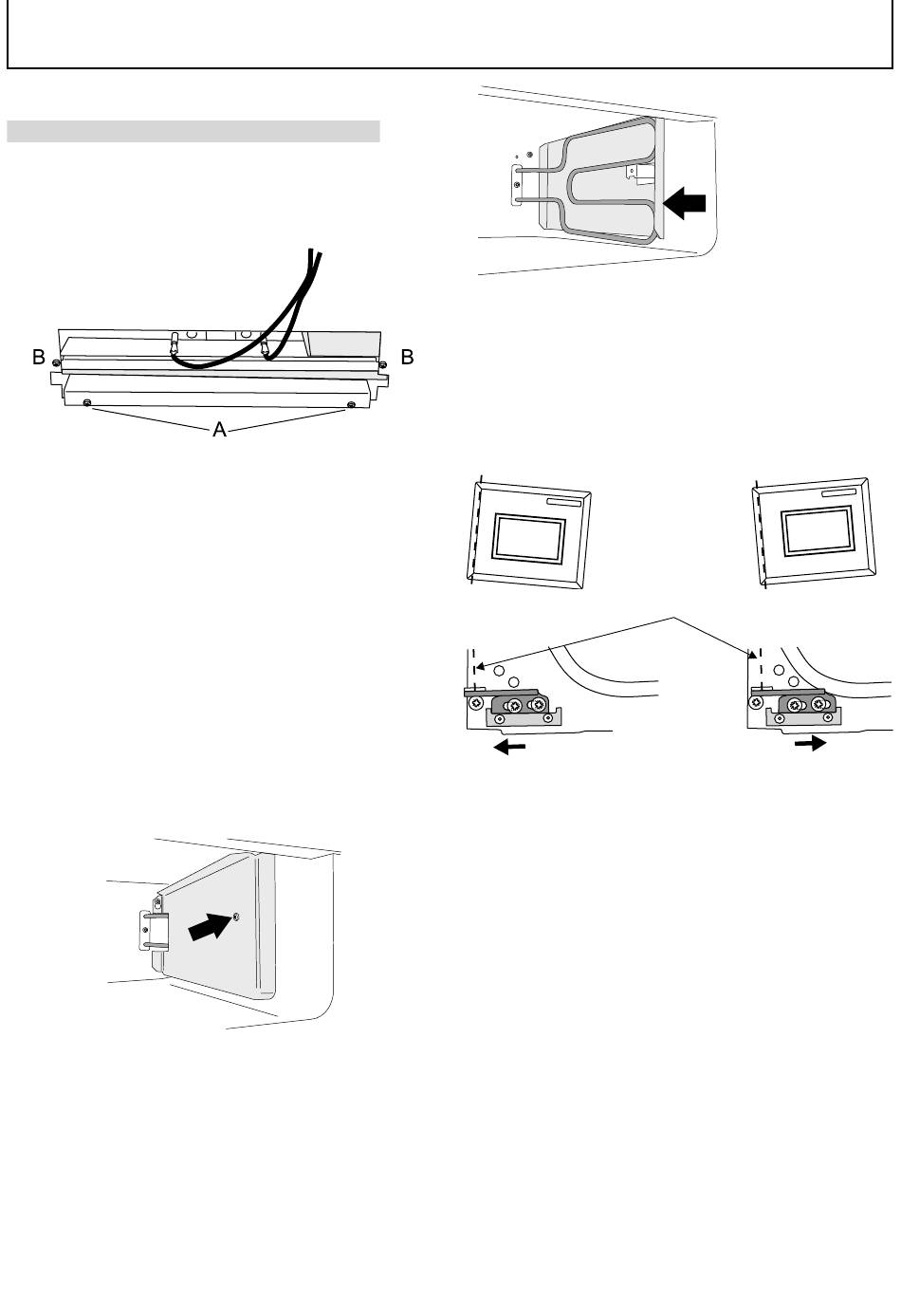

Retirez les 2 vis « A » de façon à permettre à la plaque
de descendre. Retirez les 2 vis « B », abaissez la plaque
supérieure et sortez-la par la fente à l'arrière de la
cuisinière. Défaites les branchements de borne, en notant
leurs positions. Retirez les fixations d'élément et retirez
l'élément. Remplacez l'élément et remontez en procédant
dans l'ordre inverse.
Elément supérieur
Ouvrez la porte du four gauche et retirez les fixations
de l'écran thermique. Retirez les fixations du support
d'élément supérieur et retirez l'élément. Remplacez
l'élément et remontez en procédant dans l'ordre inverse.
Contrôlez le fonctionnement du four.
21. Dépose d'un élément du four Cuisson lente
Déposez la vis de fixation du couvercle d'élément et
soulevez le couvercle pour le sortir de la vis de support
arrière.
Retirez la vis maintenant l'élément à l'arrière du four.
Retirez l'élément avec précaution, débranchez les fils
des bornes de l'élément, en notant leur position. Si vous
ne pouvez pas débrancher les fils de cette façon, tirez la
cuisinière vers l'avant afin de pouvoir accéder à l'arrière,
dévissez le boîtier électrique sur la plaque arrière et
débranchez les bornes de l'arrière.
Posez le nouvel élément, en veillant à placer le réflecteur
d'élément entre l'élément et la paroi latérale du four et
remontez en procédant dans l'ordre inverse.
Une fois le travail terminé, effectuez les contrôles de sécurité nécessaires.
Contrôlez le fonctionnement du four.
22. Réglage de l'angle de la porte du four
La charnière inférieure de la porte peut être ajustée afin
de modifier l'angle de la porte. Desserrez les vis de fixation
de la charnière inférieure, et utilisez le cran et un tournevis
à lame plate pour changer la position de la charnière et la
régler. Resserrez les vis de la charnière.
Effet de l'ajustement de la charnière – exagéré pour plus de clarté
Ligne centrale de l'axe de charnière
Omission de la porte du four pour plus de clarté.
26
réflecteur d'élément
