Voyants du MicroFlex e150

Voyants Ethernet

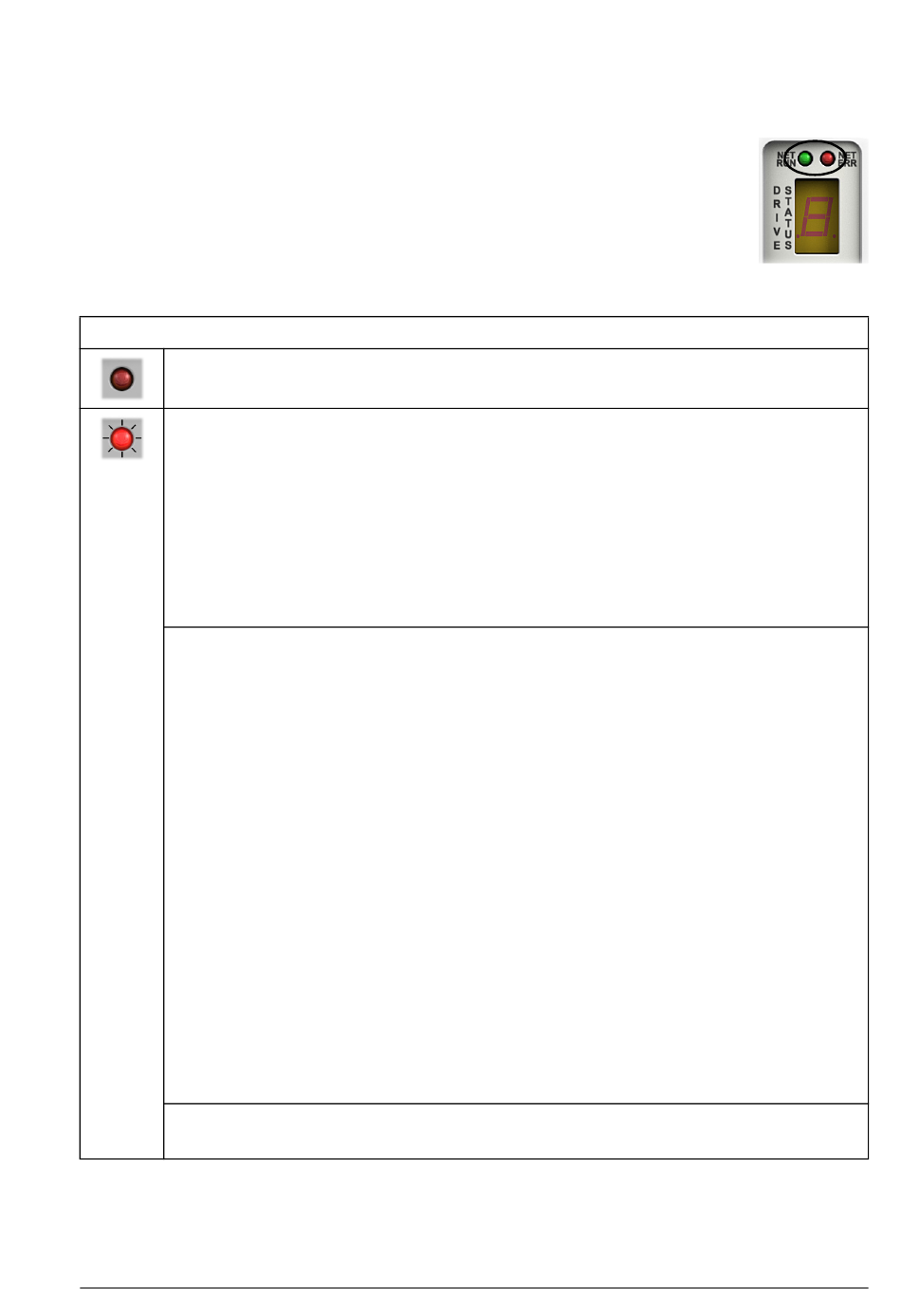

Les voyants Ethernet dénotent la condition globale de l'interface
Ethernet, une fois que la séquence de démarrage a abouti. Les
voyants utilisent des codes qui sont conformes à la norme
EtherCAT Technology Group (ETG) au moment de la
fabrication.
NET ERR (rouge)
Éteint : pas d'erreur, ou pas d'alimentation.
Clignote en continu :
Configuration de mailbox non valide dans BOOT.
Configuration de mailbox non valide dans PREOP.
Configuration non valide de gestionnaire Sync.
Configuration non valide de sortie.
Configuration non valide d'entrée.
Configuration non valide de watchdog.
Configuration non valide Sync c.c..
Configuration non valide du verrou c.c..
Clignote 1 fois :
Erreur non spécifique.
Pas de mémoire.
Demande non valide de changement d'état
Etat requis inconnu.
Bootstrap non pris en charge.
Pas de firmware valide.
Pas d'entrées valides disponibles.
Pas de sortie valide.
Erreur de synchronisation.
Types de gestionnaire Sync non valides.
Démarrage à froid requis pour l'esclave.
Procédure INIT requise pour l'esclave.
Procédure PREOP requise pour l'esclave.
Procédure SAFEOP requise pour l'esclave.
Mappage non valide d'entrée.
Mappage non valide de sortie.
Paramètres incohérents
FreeRun non pris en charge.
SyncMode non pris en charge.
Clignote 2 fois :
Watchdog gestionnaire Sync.
Détection d'erreur 125
FreeRun a besoin du mode tampon 3.
Une opération watchdog en arrière-
plan s'est produite.
Pas d'entrées et de sorties valides.
Erreur fatale sync.
Pas d'erreur sync.
Erreur PLL.
Erreur ES sync c.c..
Dépassement du délai sync c.c..
Durée de cycle Sync c.c. non valide.
Durée de cycle Sync0 c.c..
Durée de cycle Sync1 c.c..
Erreur EoE boîte à message.
Erreur CoE boîte à message.
Erreur FoE boîte à message.
Erreur SoE boîte à message.
Erreur VoE boîte à message.
Pas d'accès à l'EEPROM.
Erreur EEPROM.
Esclave redémarré localement.
