Branchement de la batterie
Branchement du câble bus CAN
La communication entre l'onduleur et la batterie s'effectue via un bus de données CAN
(Controller Area Network). À cet effet, veuillez utiliser un câble Ethernet blindé (CAT5/5E
STP).
1. Faites passer le câble bus CAN dans le presse-étoupe de communication 1.

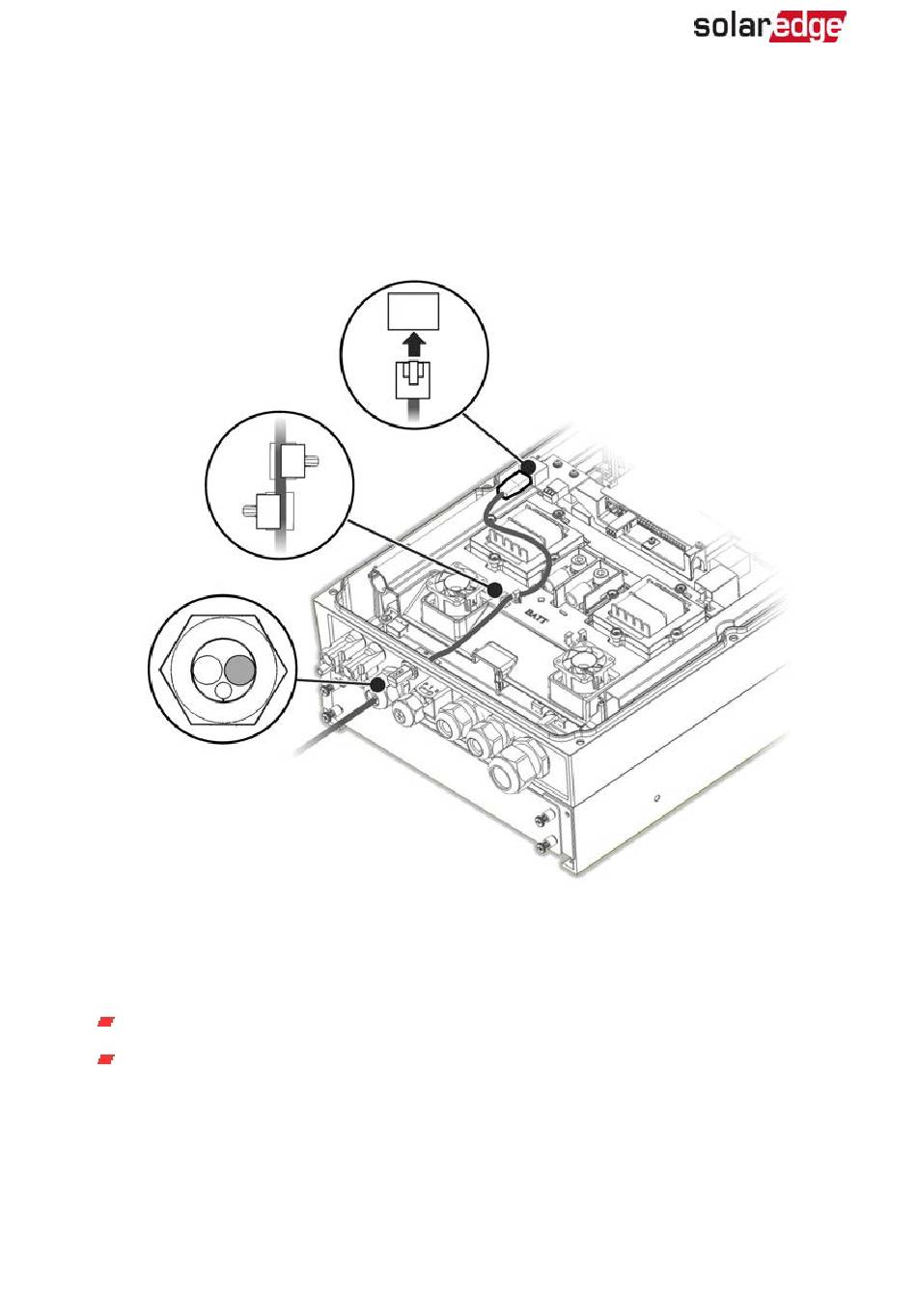

Figure 18: Branchement du câble CAN de la batterie vers l'onduleur
2. Branchez le câble sur le connecteur bus CAN.
3. Configurez les commutateurs DIP sur la carte bus CAN :
Deux commutateurs DIP à droite - basculés sur ON (MARCHE).
Commutateur DIP à gauche (PIN 2 - PIN 6) - permet de sélectionner le PIN de
mise à la terre du connecteur bus CAN. Configurez celui-ci conformément aux
instructions du fabricant de la batterie.
Manuel d'installation de l'onduleur triphasé StorEdge MAN-01-00648-1.2
