Guide de montage du socle pour batterie Energy Bank
Table des matières
Présentation du socle pour batterie ........................................................................................................................................................................1
Agencement et dimensions brutes du socle Energy Bank ...................................................................................................................................... 1
Liste de pièces du Kit de socle Energy Bank .................................................................................................................................................................. 4
Outils requis ................................................................................................................................................................................................................................ 4
Assemblage du socle de la batterie Energy Bank ...............................................................................................................................................5
Présentation du socle pour batterie
La batterie SolarEdge Energy Bank peut être installée au sol. Dans ce cas, chaque batterie est fixée sur un socle SolarEdge
Energy Bank. Le socle est fourni dans un kit disponible à l'achat séparément de la batterie SolarEdge Energy Bank.
Le présent document indique les éléments fournis dans le kit du socle SolarEdge Energy Bank et explique comment
assembler le socle et fixer la batterie dedans. Vous pouvez regarder une vidéo pour vous guider dans le processus.
Agencement et dimensions brutes du socle Energy Bank
Lorsque plusieurs batteries sont utilisées pour un système, plusieurs socles peuvent être installés ensemble placés les uns
aux autres pour former un banc de batteries. La Figure 1 montre l'agencement de batteries SolarEdge Energy Bank
montées sur des socles et alignées.

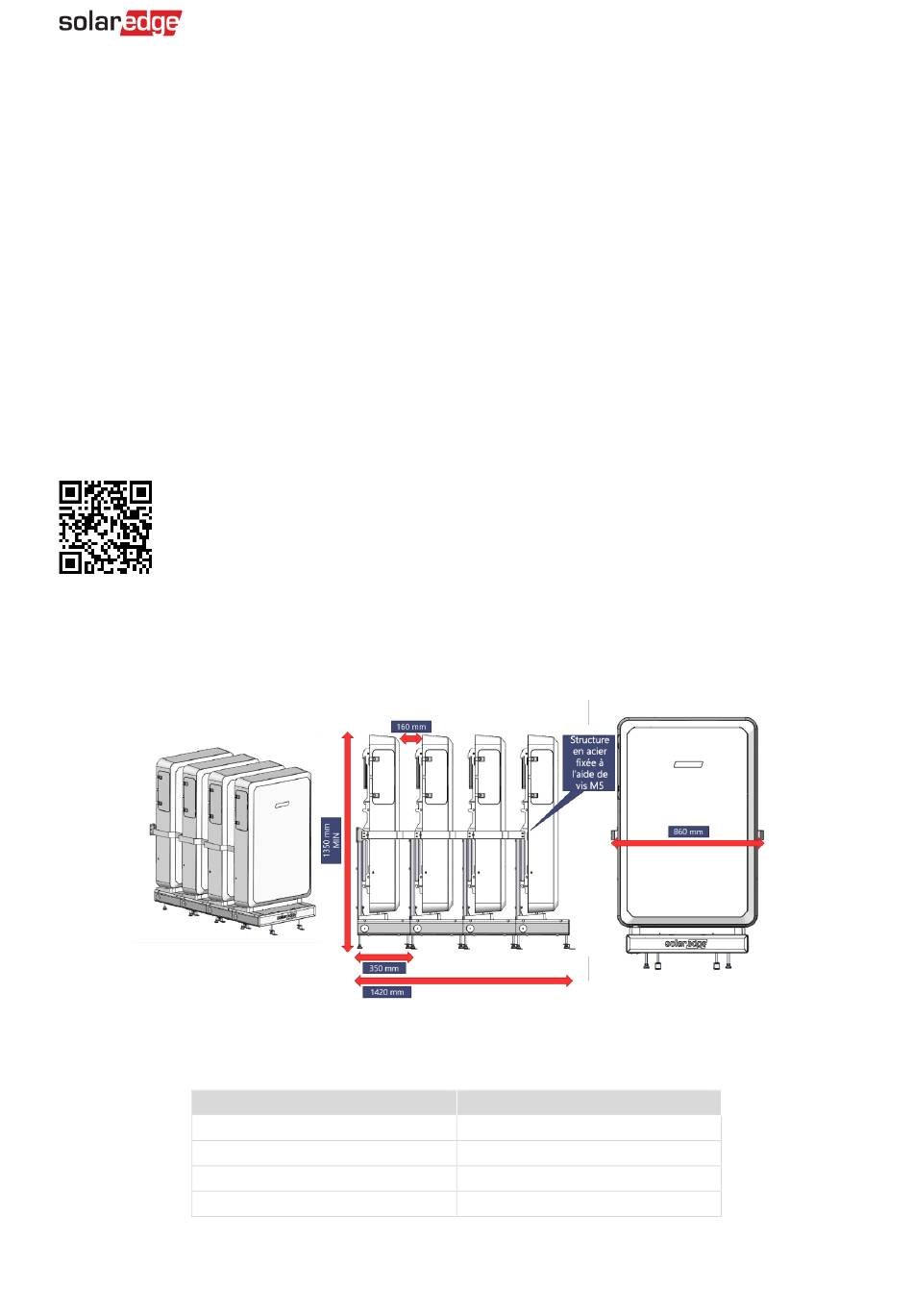

Figure 1 : Agencement de batteries Energy Bank – Vues en perspective, latérale et frontale
Dimension
Hauteur du socle avec batterie
Largeur du socle avec batterie
Profondeur du socle
Espace entre les batteries montées
Tableau 1 : Dimensions du socle et socle avec batterie
Mesure minimale (mm)
1350
860
350
160
Version 1.1, octobre 2021
1
