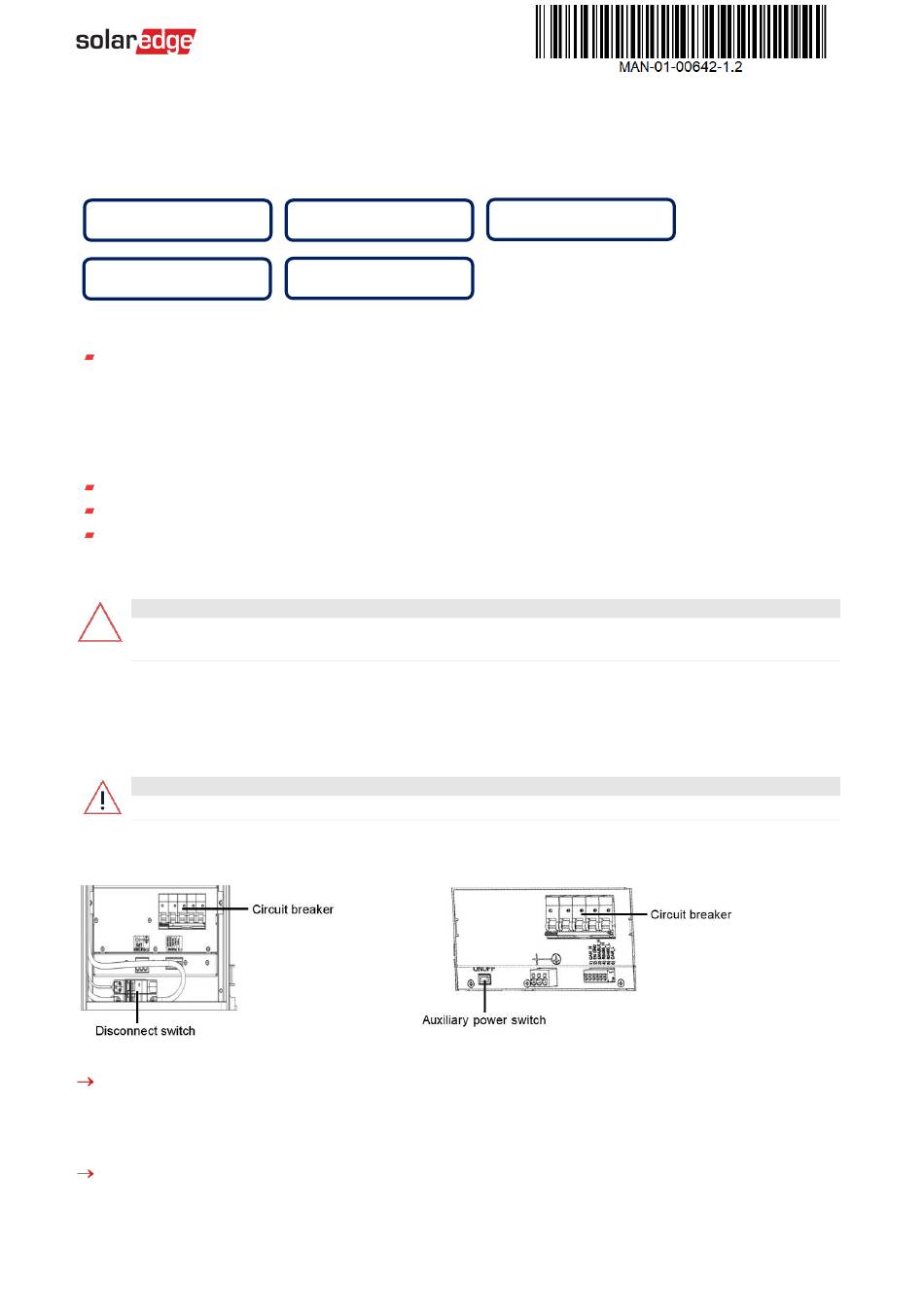

StorEdge Single Phase Inverter with HD-Wave Technology
and SetApp Configuration – Wiring and On Site Check
Quick Guide for Europe, APAC and South Africa
DE – Seite 5
NL – Bladzijde 17
Revision History
Revision 1.2 (December 2019) – Spanish translation added.
Overview
This document provides instructions for wiring and post-installation verification of a StorEdge system with the following
components:
StorEdge Single Phase Inverter with HD-Wave Technology and SetApp Configuration
LG Chem RESU7H/RESU10H Battery
Energy Meter
For more details and additional system configurations, refer to the StorEdge Inverter Installation Guide supplied with the
StorEdge Inverter.
CAUTION!
For proper battery performance, the LG Chem battery must remain connected to the StorEdge Interface and in
charging mode. Extended battery disconnection may result in deep discharge and damage the battery.
Wiring the System
Powering off the Battery
WARNING!
The LG Chem battery must be powered off before wiring.
LG Chem batteries are available with one of the following powering mechanism types:
With the disconnect switch
To power off the battery:
1.
Turn off the circuit breaker.
2.
Turn off the disconnect/auxiliary power switch.
To power on the battery:
1.
Turn on the disconnect/auxiliary power switch.
2.
Turn on the circuit breaker.
FR - Page 9
SP – Página 21
With the auxiliary power switch
MAN-01-00642-1.2 StorEdge Single Phase Inverter Wiring and On Site Check Quick Guide
IT – Pagina 13
1
