SolarEdge SEH-RWMBNBF54 Serie Guide D'installation Rapide

SolarEdge
Onduleur Hub Home - Monophasé
Guide d'installation rapide
SEXXXXH-RWMBNBF54 destinés à l'Europe
Contenu de l'emballage
Support
Antenne de réseau

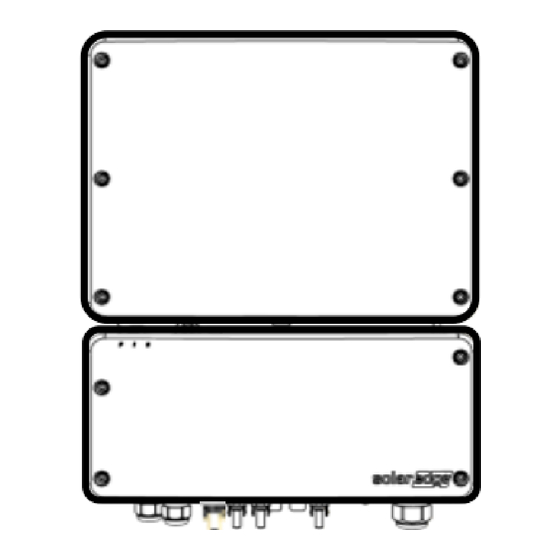

Onduleur
de montage mural
AVERTISSEMENT !
Ce symbole indique un danger. Il attire l'attention sur une procédure qui, si elle n'est
pas correctement exécutée ou respectée, peut entraîner des blessures ou la perte de
vie. Ne passez pas au-delà d'une note d'avertissement jusqu'à ce que les conditions
indiquées soient pleinement comprises et respectées.
ATTENTION ! Indique un danger. Il appelle l'attention sur une procédure qui, si elle n'est
pas correctement effectuée ou respectée, peut entraîner des dommages ou la destruction
du produit. Ne passez pas au-delà d'un signe d'attention jusqu'à ce que les conditions
indiquées soient pleinement comprises et respectées.
Montage
A
Trous
facultatifs
3
2
Câblage
B
Chaîne(s) PV
2
Remarque importante :
cette chaîne PV est disponible
uniquement pour les modèles
SE8000H et supérieurs
Batterie 400V SolarEdge Home
pour les modèles
SolarEdge Home
1
Ø
9 mm
Optionnel
4 N*m
4
5
4 N*m
6
AVERTISSEMENT ! Connectez un
câble de mise à la terre si la
réglementation locale l'exige.
6 N*m
3
solaredge.com
SolarEdge Technologies GmbH, Werner-Eckert-Str. 6, 81829 Munich, Allemagne
Sous réserve de modification sans préavis.
© SolarEdge Technologies, Ltd.
Tous droits réservés. Juillet 2023. Rév 1.2
AVERTISSEMENT !
INSTRUCTIONS DE MANIPULATION ET DE SÉCURITÉ fournies
avec ce produit, ou consultez :
https://www.solaredge.com/sites/default/files/se_handling_and_
safety_instructions.pdf
Avant de procéder à l'installation, lire la fiche technique
fournie avec ce produit, ou se référer à :
center.solaredge.com/sites/kc/files/se-home-hub-single-phase-
inverter-datasheet-fr.pdf
Outils et matériaux
Perceuse
Crayon
Clé
dynamométrique
dynamométrique
avec embout Allen
fourche 10 mm
20 cm
20 cm
20 cm
Réseau AC
1
REMARQUE :
L N GND
protection conformément à la réglementation
Pour éviter tout danger, lisez les
https://knowledge-
Pince
Niveau
Sertisseuse
coupante
MC4
Clé
Petit tournevis à
Jeu de tournevis lame plate
Phillips / plat (2 mm)
de 4 mm
20 cm
1
4
5
6
7
3
2
1
4
3
2
ATTENTION ! NE laissez PAS l'onduleur reposer
verticalement sur les connecteurs
AVERTISSEMENT !
RISQUE DE CHOC ÉLECTRIQUE.
DÉBRANCHER L'ALIMENTATION AVANT DE COMMENCER
L'INSTALLATION OU L'INTERVENTION
AVERTISSEMENT !
Commencez par
connecter le fil de terre
Utiliser un dispositif de
AVERTISSEMENT
! Prenez soin d'utiliser
un dispositif de protection présentant une valeur
nominale de 28A (50A pour le modèle SE8000H
et supérieur).
NE PAS connecter de dispositif de protection
présentant un courant nominal supérieur à 50A
(80A pour le modèle SE8000H et supérieur).
Marteau
min 2
Vis de montage et
chevilles - max M10
1-10 mm 2
18 mm
60 mm
9-21 mm
