Étape 3 : Connexion des optimiseurs de puissance aux
chaînes
Vous pouvez construire des chaînes en parallèle de longueurs inégales, à
savoir que le nombre d'optimiseurs de puissance sur chaque chaîne peut
être différent. Les longueurs de chaîne minimum et maximum sont
indiquées dans la fiche technique des optimiseurs de puissance.
Reportez-vous à
Designer
1. Branchez le connecteur de sortie Moins (-) du premier optimiseur de puissance de la
chaîne au connecteur de sortie Plus (+) du second optimiseur de puissance de la
chaîne.
2. Brancher le reste des optimiseurs sur la chaîne de la même manière.
AVERTISSEMENT !
Si vous utilisez un optimiseur de puissance à double entrée et que certaines
entrées ne sont pas utilisées, isolez les connecteurs d'entrée inutilisés à l'aide
de la paire de bouchons fournie à cet effet.
3. Si vous prévoyez de surveiller l'installation à l'aide de la plate-forme de supervision,
prenez note de l'emplacement physique de chaque optimiseur de puissance, comme
Manuel d'installation de l'onduleur triphasé StorEdge MAN-01-00648-1.2
Chapitre 2 : Installation des optimiseurs de puissance

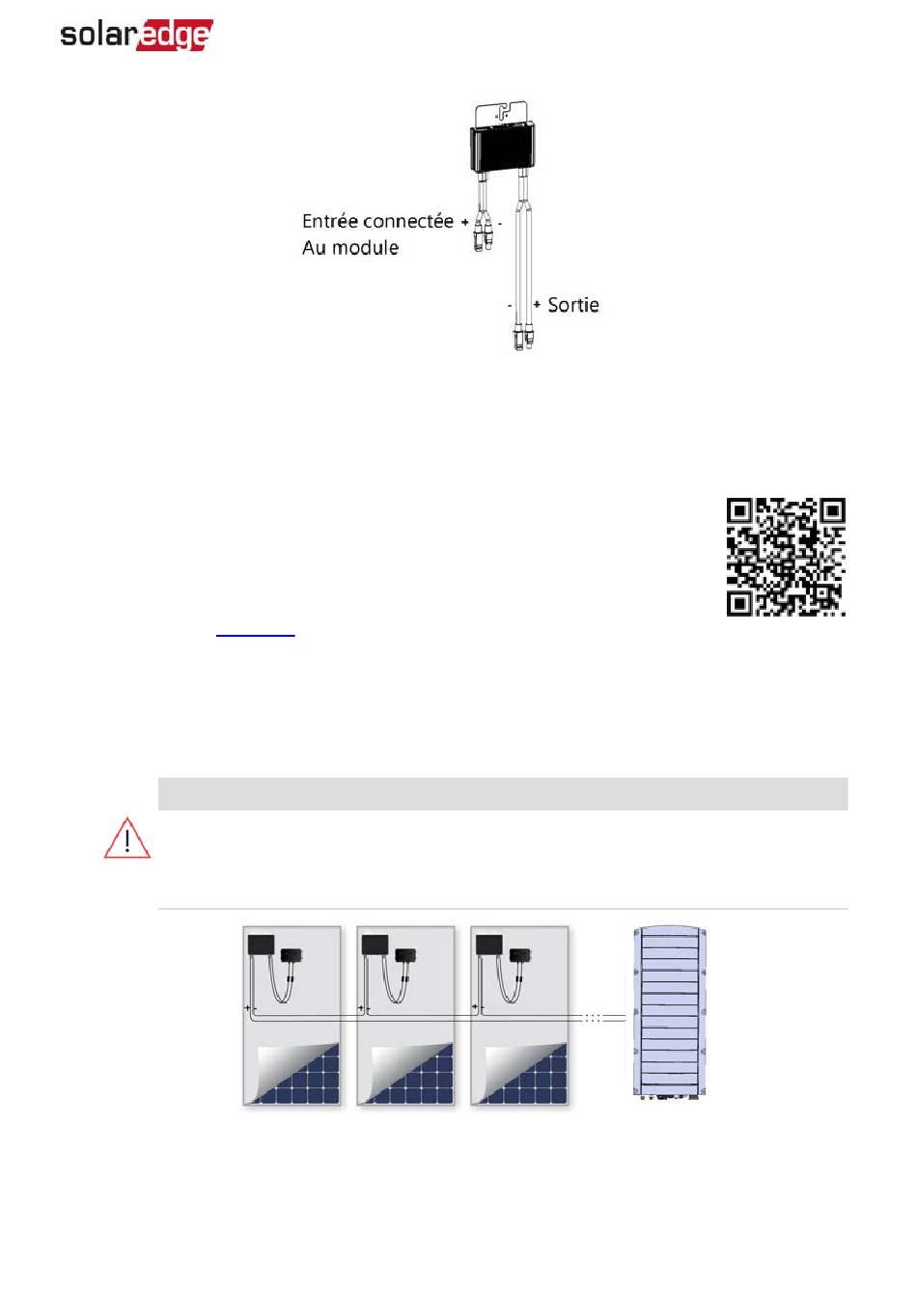

Figure 3: Connecteurs de l'optimiseur de puissance
pour la vérification de la longueur de chaîne.
Figure 4: Optimiseurs de puissance branchés en série
19
