Les interfaces de l'onduleur
Les interfaces de l'onduleur

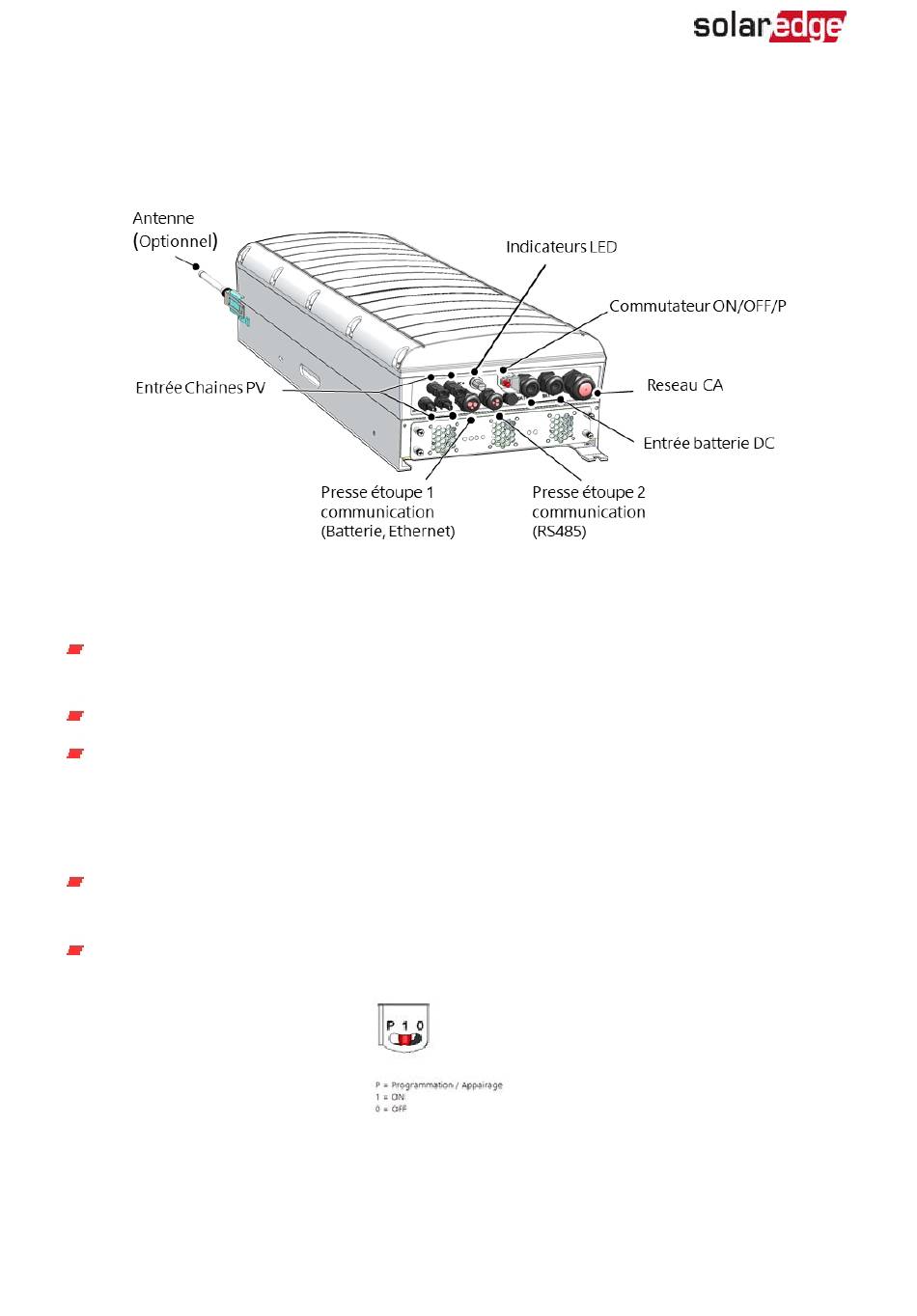

La figure suivante montre les connecteurs et les composants de l'onduleur, situés à la
base de l'onduleur.
Sortie CA : Presse-étoupe de sortie CA, calibre externe du câble CA, M32 (15 à 21
mm de diamètre) pour la connexion au réseau
Entrée CC : Connecteur MC4, pour le branchement de l'installation PV.
Deux presse-étoupes de communication : pour la connexion des options de
communication de l'onduleur. Chaque presse-étoupe possède trois ouvertures.
Reportez-vous à la rubrique Configuration des options de communication vers la
plate-forme de supervision sur la page 57 pour plus d'informations.
Entrée CC de la batterie : Deux presse-étoupes pour brancher les câbles de
chargement (+ et -)
Commutateur MARCHE/ARRÊT/P :
Figure 5: Les interfaces de l'onduleur
Figure 6: Commutateur MARCHE/ARRÊT/P
Manuel d'installation de l'onduleur triphasé StorEdge MAN-01-00648-1.2
