36
Branchement de la batterie
4. Insérez les fils du compteur dans le connecteur comme indiqué ci-dessous puis
serrez-les à l'aide des vis.
5. Rebranchez le connecteur sur le port RS485-1.
6. Assurez-vous que le commutateur DIP RS485-1 (commutateur de gauche) est sur la
position OFF (ARRÊT).
Branchement de la batterie
AVERTISSEMENT !
La batterie doit être mise hors tension avant et pendant le câblage.
Pour brancher la batterie à l'onduleur, utilisez des câbles en cuivre dotés des paramètres
suivants :
Longueur maximale : 5 m
Section transversale : 35 ou 50 mm
Branchement des câbles CC
1. Assurez-vous que l'interrupteur du disjoncteur de la batterie est en position ARRÊT.
2. Assurez-vous que l'alimentation CC vers l'onduleur est coupée.
3. Dénudez la longueur d'isolant requise sur les câbles CC de la batterie.
4. Sertissez les cosses fournies sur les câbles d'alimentation et sécurisez-les avec les
gaines thermorétractables.

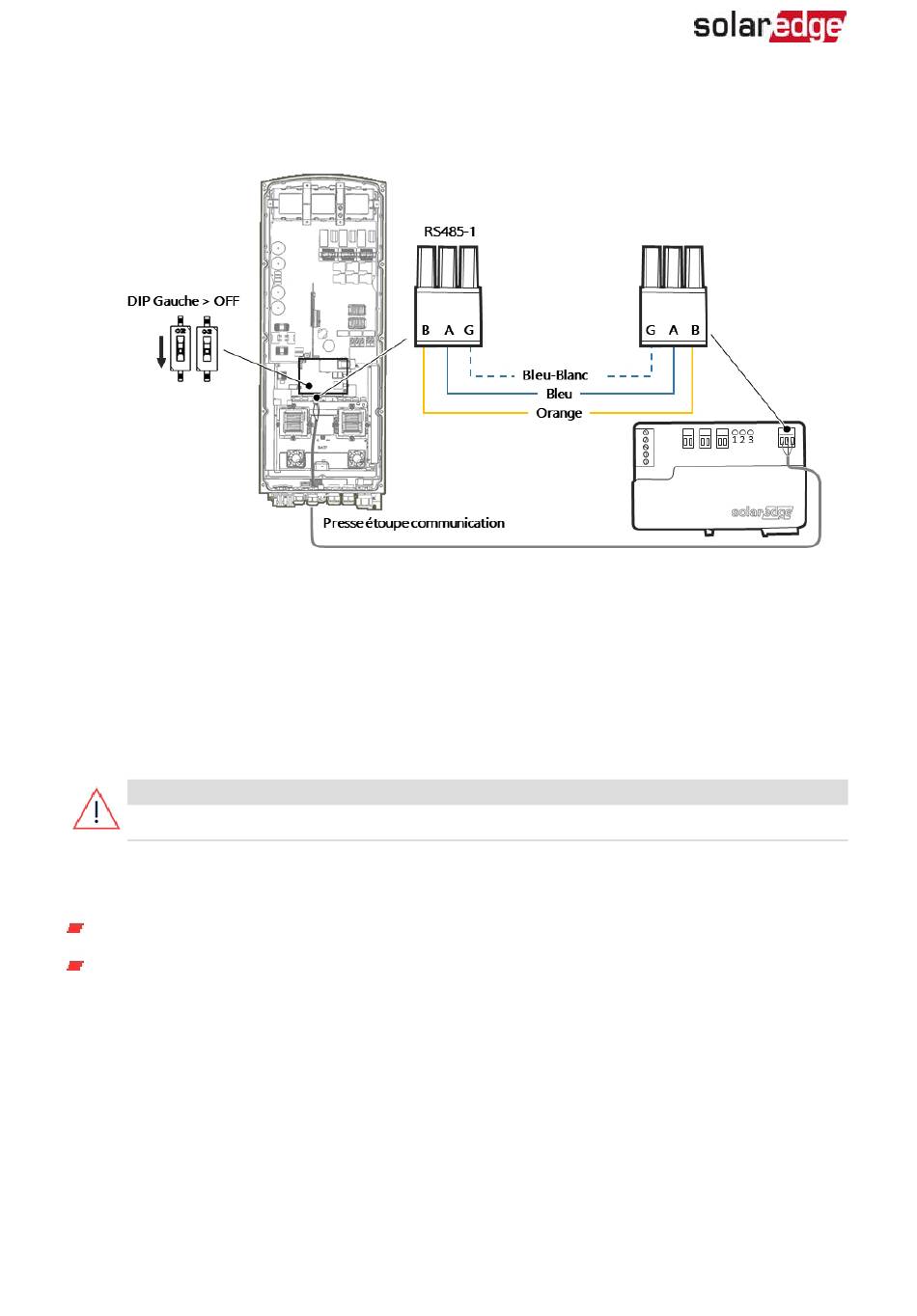

Figure 16: Branchement du compteur 2
2
Manuel d'installation de l'onduleur triphasé StorEdge MAN-01-00648-1.2
