Chapitre 5 : Branchement de l'onduleur
Chapitre 5 : Branchement de l'onduleur
Ce chapitre explique comment brancher l'onduleur sur les éléments suivants :
Réseau CA
Chaînes CC de modules avec optimiseurs de puissance
Compteur d'énergie
Batterie
Branchement sur le réseau CA
Utilisez un câble à cinq fils. La taille maximale des fils du bornier à l'entrée est de 4 mm².
1. Eteindre le disjoncteur CA.
2. Desserrez les dix vis Allen qui maintiennent le couvercle de l'onduleur puis retirez le
couvercle.
ATTENTION !
Lors du retrait du couvercle, assurez-vous de ne pas endommager les
composants internes. SolarEdge ne peut être tenue pour responsable des
composants endommagés à la suite d'une imprudence dans le retrait du
couvercle.
3. Dénudez l'isolant externe du câble sur 60 mm / 2,4'' et sur 8 mm / 0,32" sur le fil
interne.

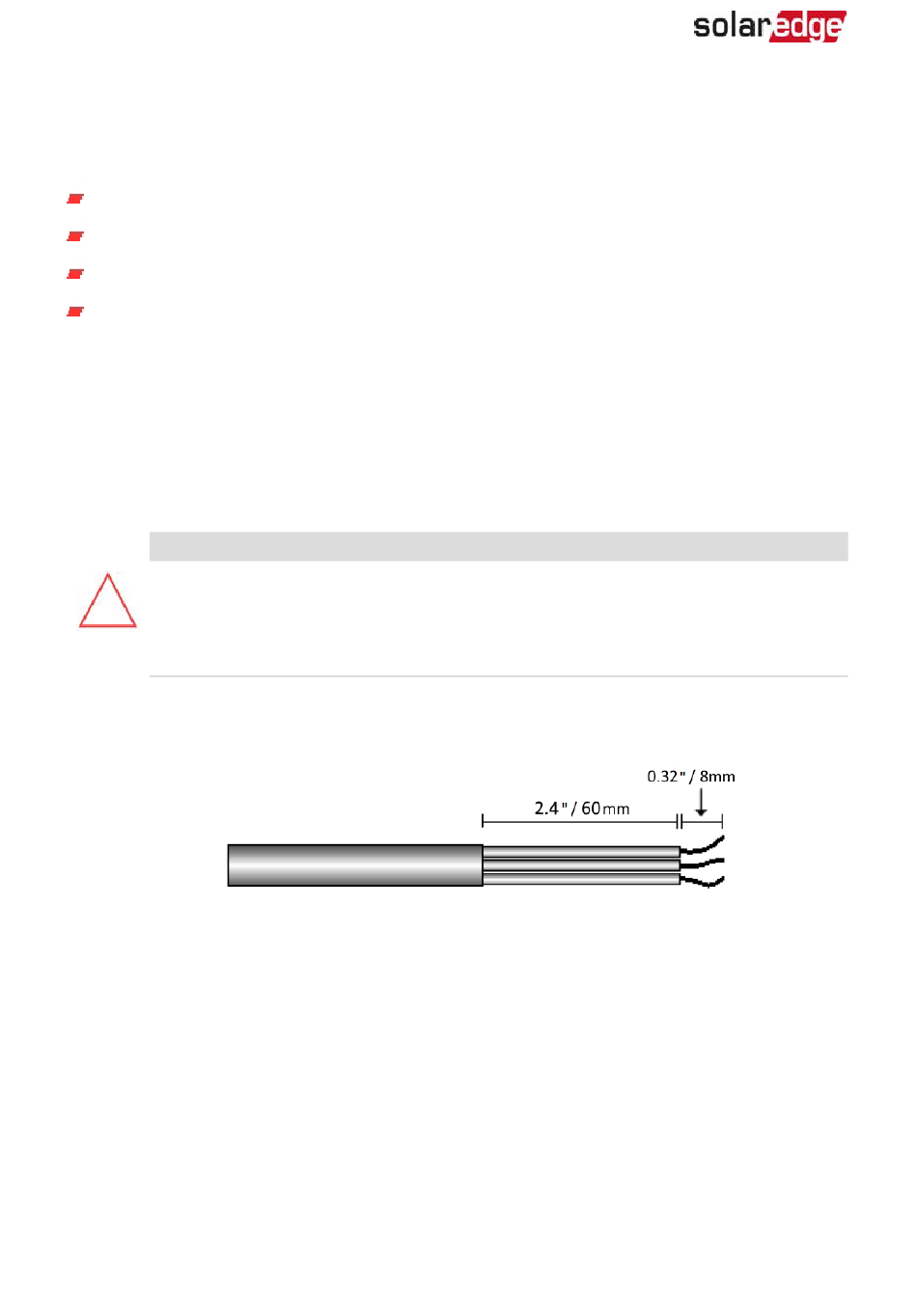

Figure 12: Dénudement de l'isolant - câble de l'alimentation CA
