Fonction
1.8.6 Schéma DULCODOS ULIa 400 Comfort avec NV
B

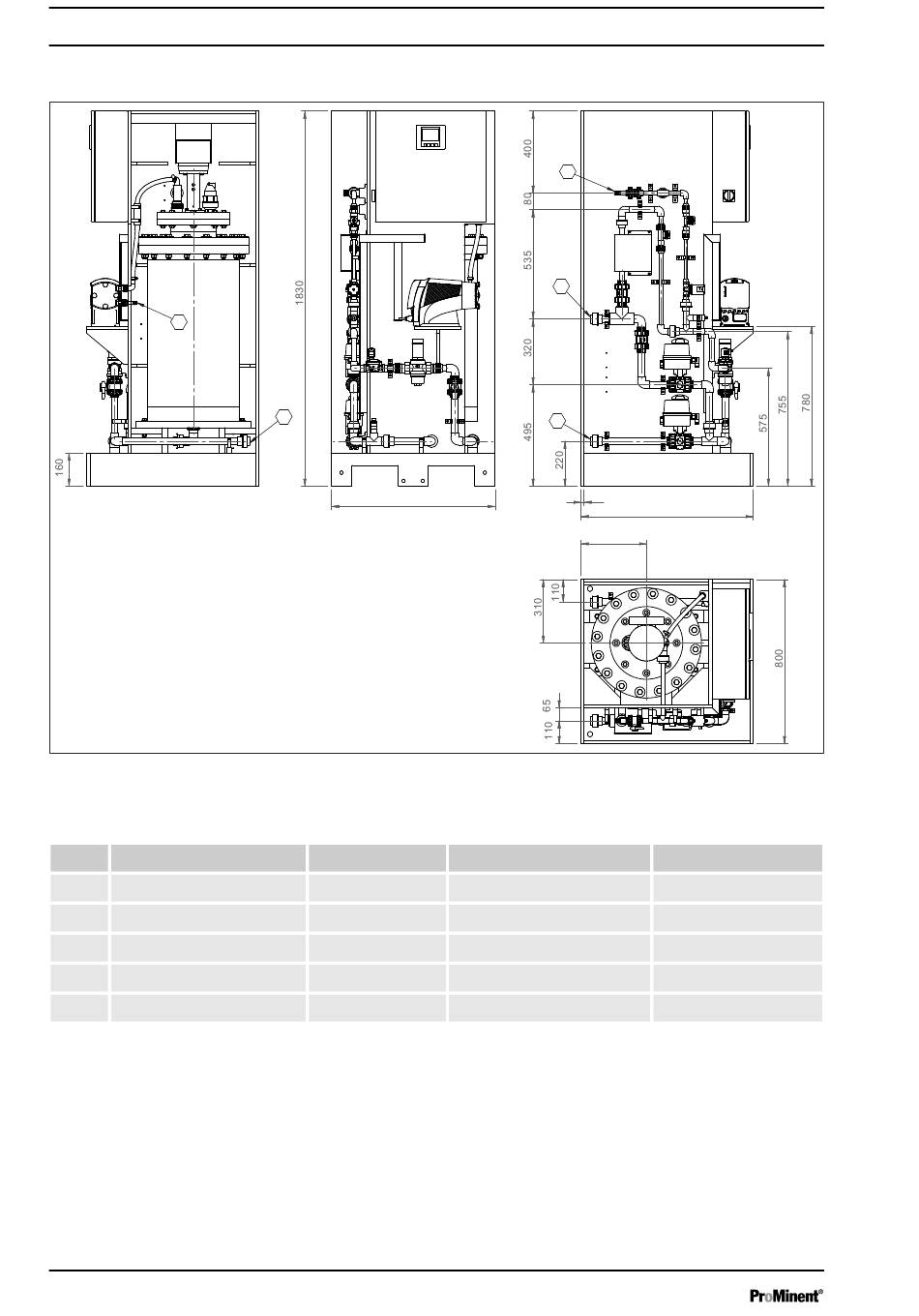

Fig. 8 : Schéma DULCODOS ULIa 400 Comfort avec NV
Tab. 8 : Connexions et raccordements
Pos. Description
A Arrivée d'eau
B Arrivée émulsion
C Embout de purge
D Évacuation
E Sortie
20
A
800
Matériau Type
PVC/FKM Tubulure de raccord
PVC/FKM Tuyau flexible
PVC/FKM Tuyau flexible
PVC/FKM Tubulure de raccord
PVC/FKM Tubulure de raccord
C
E
D
15
840
320
Dimension
DN25
DN10
DN15
DN25
DN25
