Commande de l'installation
9
Commande de l'installation
9.1 Image au démarrage écran tactile/IHM
4
5
Connexion
Conc. : %
6
Capac. : l/h
7
AUTO
8

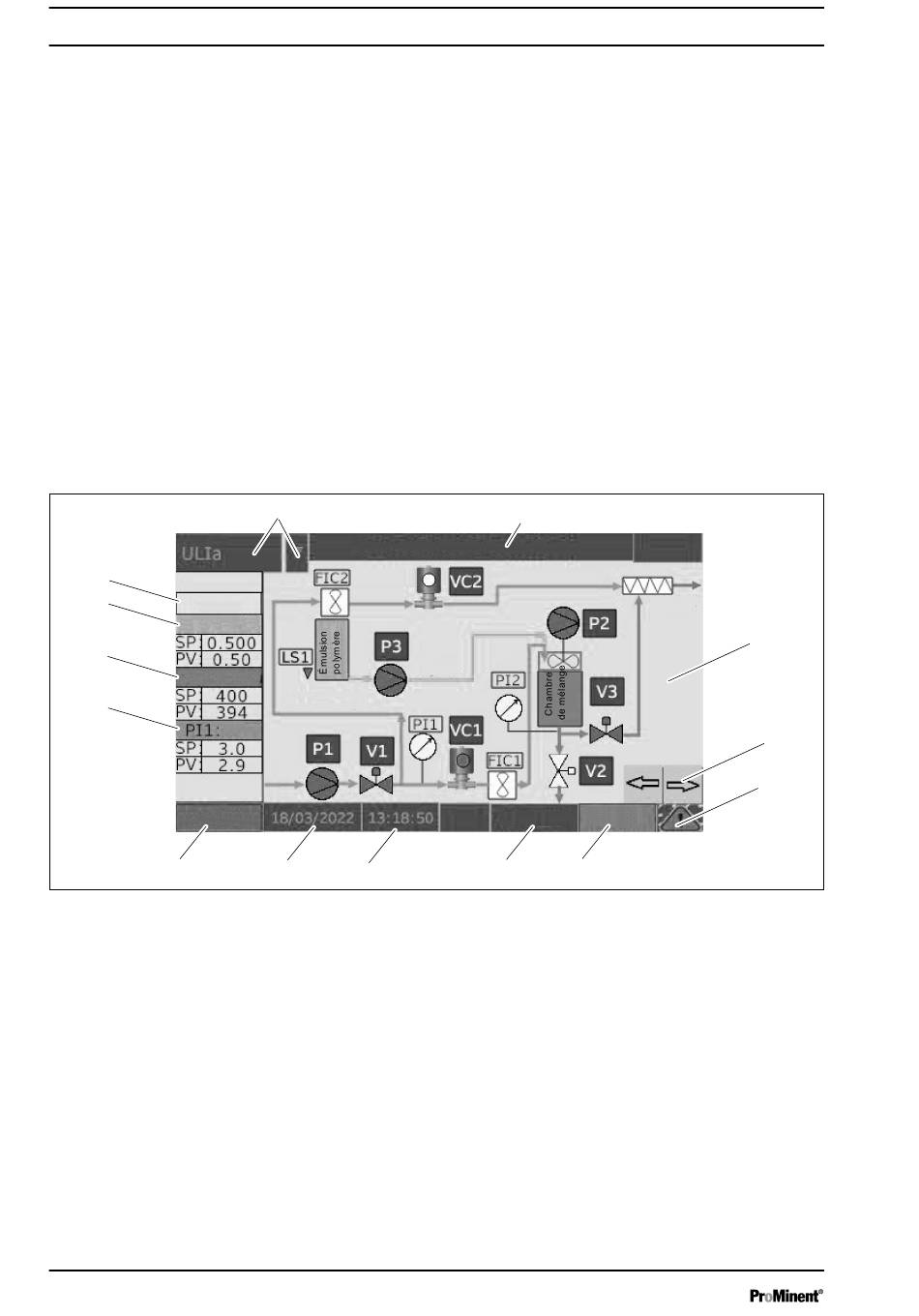

Fig. 32 : Image au démarrage
1
Type d'installation ULIa
2
Onglet/Accès aux menus
3
Barre d'état/affichage des états de l'installation
4
Connexion
5
Saisie de la concentration en %
6
Saisie de la capacité de préparation en l/h
(option)
7
Affichage de la pression
8
Affichage du mode de fonctionnement
9
Date
50
L'installation est équipée d'un écran tactile.
Les fonctions suivantes peuvent être sélectionnées au moyen de
l'écran tactile :
Visualisation du processus de commande,
n
sélection de différents sous-menus,
n
calibration de la pompe doseuse,
n
entrée et affichage de paramètres,
n
affichage de valeurs de mesure,
n
affichage des valeurs de réglage de composants intégrés,
n
affichage des tendances des paramètres les plus importants
n
de l'installation,
affichage des avertissements et des défauts,
n
archivage pour la représentation des modifications des para‐
n
mètres et des modes de commande.
1+ 2
Production d'une solution de polymères
Dilution
bar
EAU
9
10
L'image de démarrage permet d'accéder aux fonctions suivantes :
Navigation dans les sous-menus
n
Saisie de valeurs de consigne
n
Paramétrages
n
3
Polymère
Vidange
ARCHIVE
11
12
10 Heure
11 Affichage de l'archive
12 Fonction Reset
13 Symboles d'avertissement
14 Image du process et visualisation des compo‐
sants principaux, de la station de préparation, y
compris de ses états de fonctionnement, à l'aide
de symboles à fond coloré.
15 Touches fléchées pour naviguer entre image de
démarrage et image de détail
Produit
14
15
13
RESET
A3498
