Afstelwerkzaamheden
5
Afstelwerkzaamheden
5.1
Instelling van indompeldiepte/grijpbereik

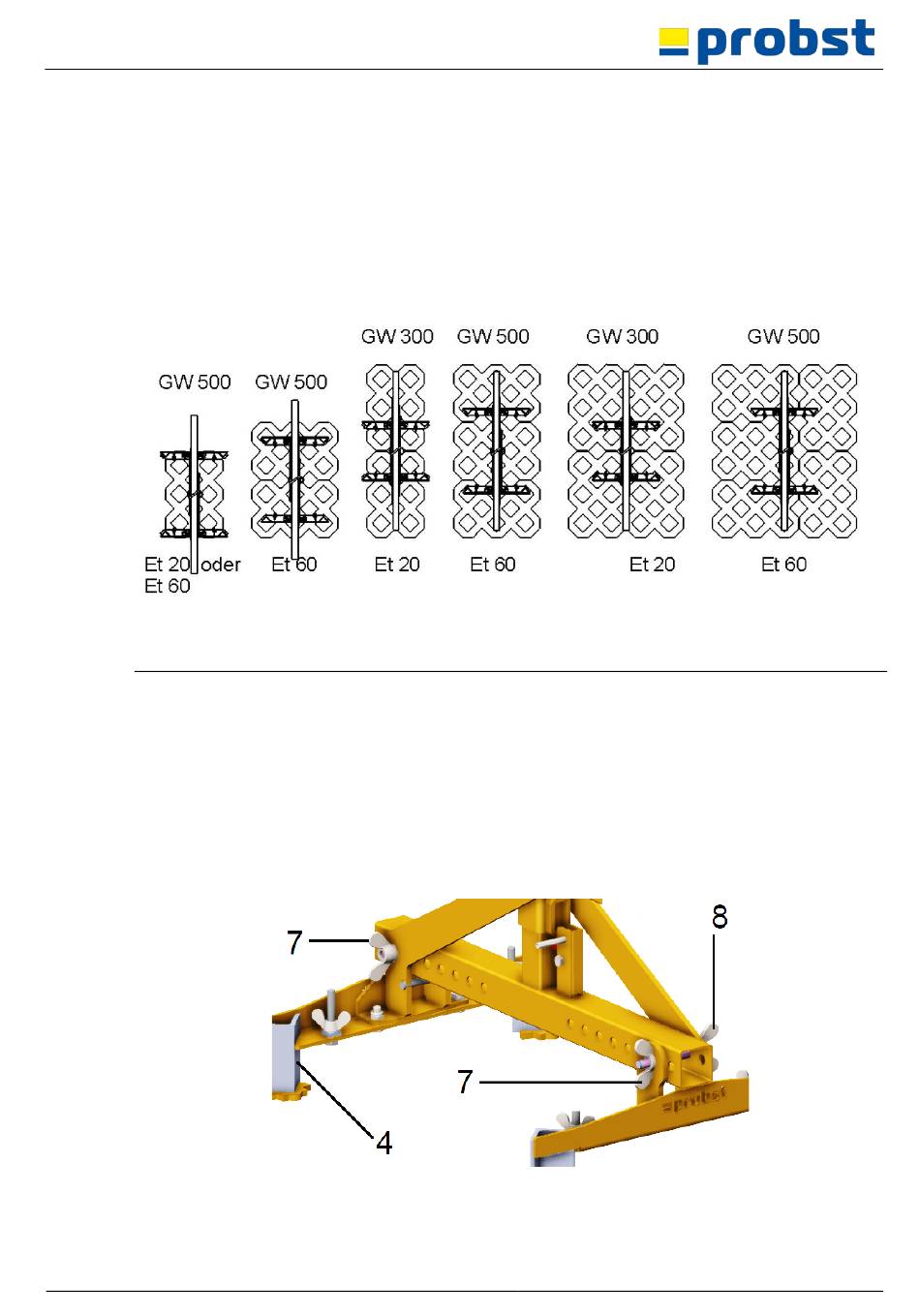

De afgebeelde grijpgoederen (grastegels) kunnen in slechts twee verborgen boringen (steeds 4de gat
van binnen) voor een grijpbereik/grijpbreedte (GW) van ca. 300 mm en verborgen boringen (steeds 7de
gat van binnen) voor een grijpbereik/grijpbreedte (GW) van ca. 500mm worden gegrepen (→ afb. 1).
Bovendien kan de "diepte E (Et)" van de grijpklauw op de adapter (4) worden veranderd, die afhankelijk
van het op te nemen grijpgoed (grastegels) moet worden ingesteld (→ afb. 3).
GW = Grijpbreedte/grijpbereik
Et = diepte E
•
Door aanpassing van de adapter met grijpklauw (4) kan het apparaat worden gebruikt voor het
heffen van grijpgoederen van verschillende groottes.
•
De aanpassing van het grijpbereik/grijpbreedte (GW) wordt als volgt uitgevoerd:
•
Zet het apparaat op de grond neer, draai de vleugelmoeren (7) los en trek de vleugelbouten (8)
eruit.
•
Verschuif de adapter met grijpklauw (4) zodanig tot het grijpbereik/grijpbreedte (GW) op het
grijpgoed is ingesteld, let erop dat beide adapters met grijpklauw (4) symmetrisch (ten opzichte van
de middenas) moeten worden geordend.
•
Steek de vleugelbouten (8) in de betreffende verborgen boringen en borg ze met de vleugelmoeren
(7).
53100436 / 43101738
Afb. 1
Afb. 2
13 / 21
NL
