Réglage
5
Réglage
Réglage de la profondeur d'immersion/de la zone de préhension
5.1

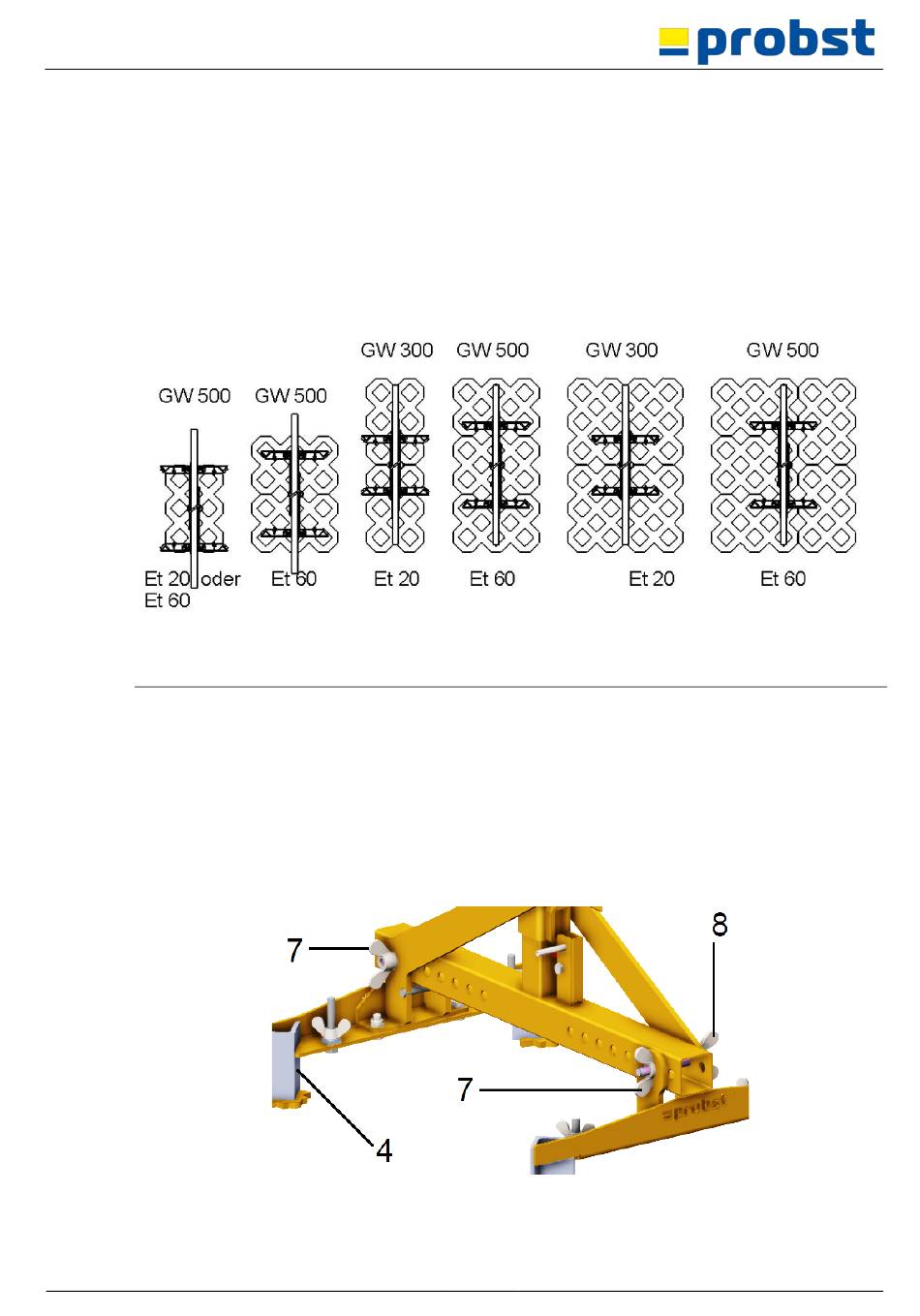

Les produits manipulés représentés (dalles pour gazon) ne peuvent être saisis que dans deux crans
(respectivement, le 4è trou depuis l'intérieur) pour une zone de préhension/largeur de préhension (GW)
d'env. 300 mm ou dans des crans (respectivement le 7è trou depuis l'intérieur) pour une zone de
préhension/largeur de préhension (GW) d'env. 500 mm (→ fig. 1).
Il est en outre possible de modifier la profondeur d'immersion E (Et) des mâchoires au niveau de
l'adaptateur (4) pour qu'elle corresponde aux produits à manipuler (dalles pour gazon) (→ fig. 3).
GW = zone de préhension/largeur de préhension
Et = profondeur d'immersion E
•
Le réglage de l'adaptateur à mâchoires (4) permet d'utiliser l'appareil pour soulever des produits de
différentes tailles.
•
Pour adapter la zone de préhension/largeur de préhension (GW), procéder comme suit :
•
Poser l'appareil au sol, dévisser les écrous papillons (7), puis retirer la vis à ailettes (8).
•
Décaler l'adaptateur à mâchoires (4) jusqu'à ce que la zone de préhension/largeur de préhension
(GW) corresponde au produit manipulé en veillant à ce que les deux adaptateurs à mâchoires (4)
soient agencés symétriquement (par rapport à l'axe médian de l'appareil).
•
Insérer les vis à ailettes (8) dans les crans prévus à cet effet, puis sécuriser à l'aide des écrous
papillon (7).
53100436 / 43101738
Fig. 1
Fig. 2
13 / 21
