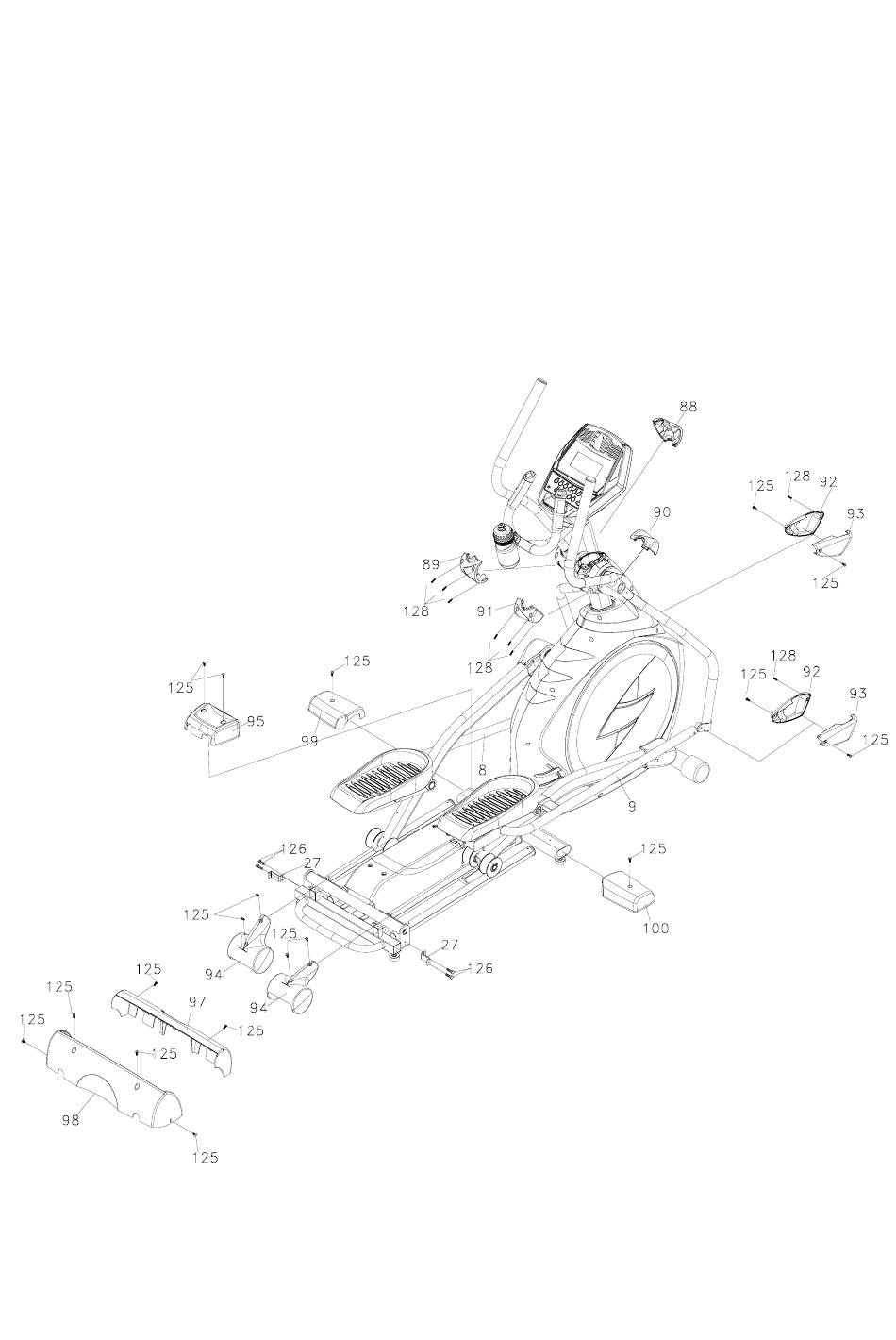

ÉTAPE 4 : COUVERCLES
1. Installez les deux couvercles des roues (94) avec quatre vis M5 x 15 mm (125).
2. Installez les couvercles des stabilisateurs (99 gauche, 100 droit, 95 centre) avec six vis M5 x 15
mm (125). Vous devez régler l'inclinaison à la position 3 pour installer le couvercle du centre.
3. Installez les quatre couvercles (92 et 93, pour les deux côtés) dans la partie inférieure des bras
pivotants avec deux vis à tôle 3,5 mm x 12 mm (128) et quatre vis M5 x 15 mm (125).
4. Installez les couvercles des embouts des bras pivotants (88 et 89 à gauche, 90 et 91 à droite) avec
six vis à tôle 3,5 mm x 12 mm (128).
5. Installez les deux supports métalliques en Z (27) tel qu'illustré avec quatre vis M6 x 10 mm (126).
Ils devraient être installés de sorte que la languette avec le trou taraudé est orienté vers l'arrière.
6. Installez le couvercle du mécanisme d'inclinaison arrière (97) avec deux vis M5 x 15 mm (125).
Installez le couvercle du stabilisateur arrière (98) avec quatre vis M5 x 15 mm (125).
