RACCORDEMENT AU RESEAU DE L'EAU
Certains modèles peuvent être reliés au réseau d'eau
potable, en tenant compte des dispositions en vigueur
dans le pays où l'appareil doit être installé.
La pression du réseau doit être comprise entre 7.3 et
123.3 psig (0.5-8.5 bar).
Faire couler l'eau du réseau hydraulique jusqu'à ce qu'elle
soit tout à fait claire et sans traces de salissures.
Avec un tube approprié (disponible comme kit addition-
nel), à même de supporter la pression de réseau, et du
type reconnu pour emploi alimentaire avec un diamètre
interne d'au moins 6 mm, relier le réseau au raccord 3/4"
gaz de l'électrovanne de l'arrivée d'eau (voir fig. 16).

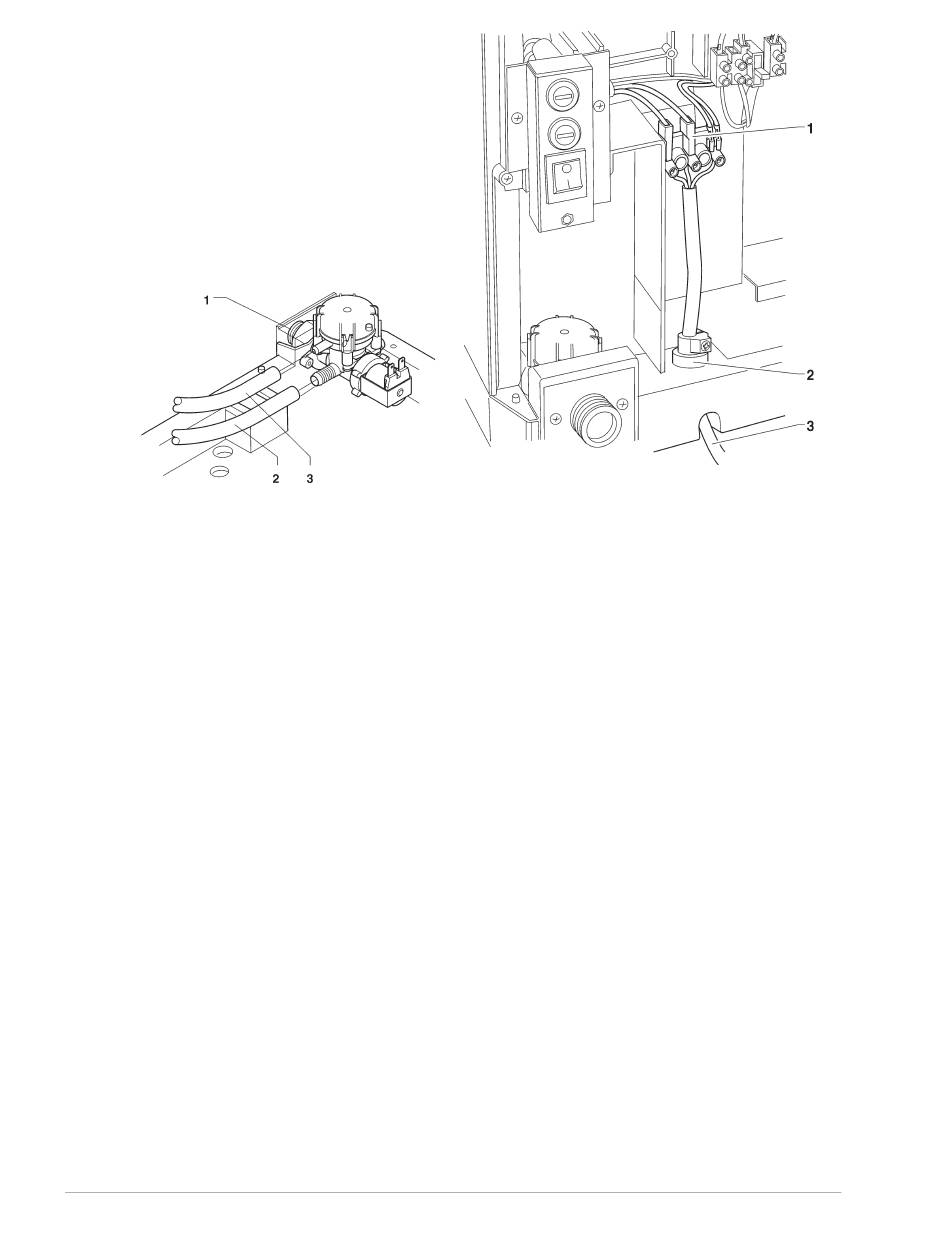

Fig. 16
1 - Raccord entrée 3/4" gaz
2 - Tuyau d'envoi
3 - Tuyau de trop-plein
Il est nécessaire d'installer un robinet sur le réseau de
l'eau à l'extérieur de l'appareil et qu'il soit facile d'y
accéder.
DISPOSITIF ANTI-DEBORDEMENT
L'électrovanne d'entrée de l'eau (voir fig. 16) est équipée
d'un dispositif anti-débordement, qui bloque mécanique-
ment l'entrée d'eau lors d'une panne de l'électrovanne ou
du mécanisme de contrôle du niveau d'eau dans la chau-
dière.
Pour rétablir le service normal, procéder de la manière
suivante :
- vidanger l'eau contenue dans le tuyau de trop-plein ;
- fermer le robinet du réseau hydraulique installé à
l'extérieur de l'appareil ;
- dévisser l'écrou de fixation du tuyau d'alimentation de
l'électrovanne pour décharger la pression résiduelle du
réseau puis le resserrer (voir fig. 16) ;
- ouvrir le robinet et mettre l'appareil sous tension.
BRANCHEMENT ELECTRIQUE
L'appareil est prédisposée pour fonctionnement électri-
que avec une tension monophasée de 123 V~ et il est
protégé par des fusibles de 15 A.
Pour le brancher, s'assurer que les données de la plaque
correspondent à celles du réseau, et notamment :
- que la valeur de la tension d'alimentation soit comprise
dans les limites préconisées pour les points de bran-
chement ;
- que l'interrupteur général soit accessible, et que ses
caractéristiques lui permettent de supporter la charge
maximale demandée tout en assurant le débranche-
ment omnipolaire du réseau avec un écartement
minimum de 3 mm entre les contacts.
© by N&W GLOBAL VENDING SpA
All manuals and user guides at all-guides.com
Fig. 17
1 - Bornier de raccordement
2 - Serre-câble
3 - Câble de branchement au réseau
L'interrupteur, la prise de courante et la fiche corres-
pondante doivent être placés en position accessible
de façon à ce qu'il soit possible de débrancher le câble
en cas d'intervention.
Le câble d'alimentation est pourvu de fiche non-séparable.
Le remplacement éventuel du câble (voir figure 17) doit
être effectué uniquement par du personnel formé en
utilisant des câbles du type UL SJTO 3x16 AWG.
La sécurité électrique de l'appareil n'est assurée que s'il
est correctement mis à la terre, comme le prévoient les
normes de sécurité en vigueur.
Il faut que cette condition de sécurité soit absolument
assurée ; en cas de doutes, faire contrôler l'installa-
tion par du personnel qualifié.
Il est défendu d'employer des adaptateurs, des prises
multiples et/ou des rallonges.
Avant de mettre l'appareil sous tension, s'assurer qu'il soit
correctement raccordé au réseau de l'eau, et que le robinet
soit
ouvert.
LE FABRICANT DECLINE TOUTE RESPONSABILITE
EN CAS DE DOMMAGES DUS AU NON-RESPECT DES
INSTRUCTIONS QUI PRECEDENT.
56
07 06 275- 00
