Montage sur site
DISPOSEZ LES COMPOSANTS DU PANNEAU
Orientez les composants du panneau sur une grande surface de travail plane.
MONTEZ LES BRIDES
Guidez les brides sur les goujons filetés de l'ensemble du collecteur et
commencez à visser les contre-écrous sur le filetage en serrant à la main.
MONTEZ L'ENSEMBLE DU CHÂSSIS SUPÉRIEUR
Appariez les brides avec l'ensemble du châssis supérieur. Alignez les
détrompeurs sur les brides et le châssis supérieur, puis insérez les vis.
SERREZ LES CONTRE-ÉCROUS DES BRIDES
Appliquez un couple de serrage de 22 N.m (16 ft-lb) à 100 tr/min aux huit
contre-écrous des brides en utilisant une douille profonde de 11,11 mm (7/16").
INSTALLEZ LES TUBES DE DISPERSION
Remarque : Ne retirez pas le film en polyéthylène des tubes de dispersion
avant d'avoir installé complètement le panneau.
Vérifiez que le joint d'étanchéité et le ressort de chaque tube de dispersion sont
en place (voir Figure 3-1). Poussez l'extrémité à fiche du tube de dispersion
dans le trou du châssis supérieur pour comprimer le ressort. Asseyez l'extrémité
à joint d'étanchéité sur le trou correspondant du collecteur au bas. Faites
pivoter les tubes de dispersion pour que les orifices évacuent la vapeur
perpendiculairement au flux d'air. Voir Figure 9-2.

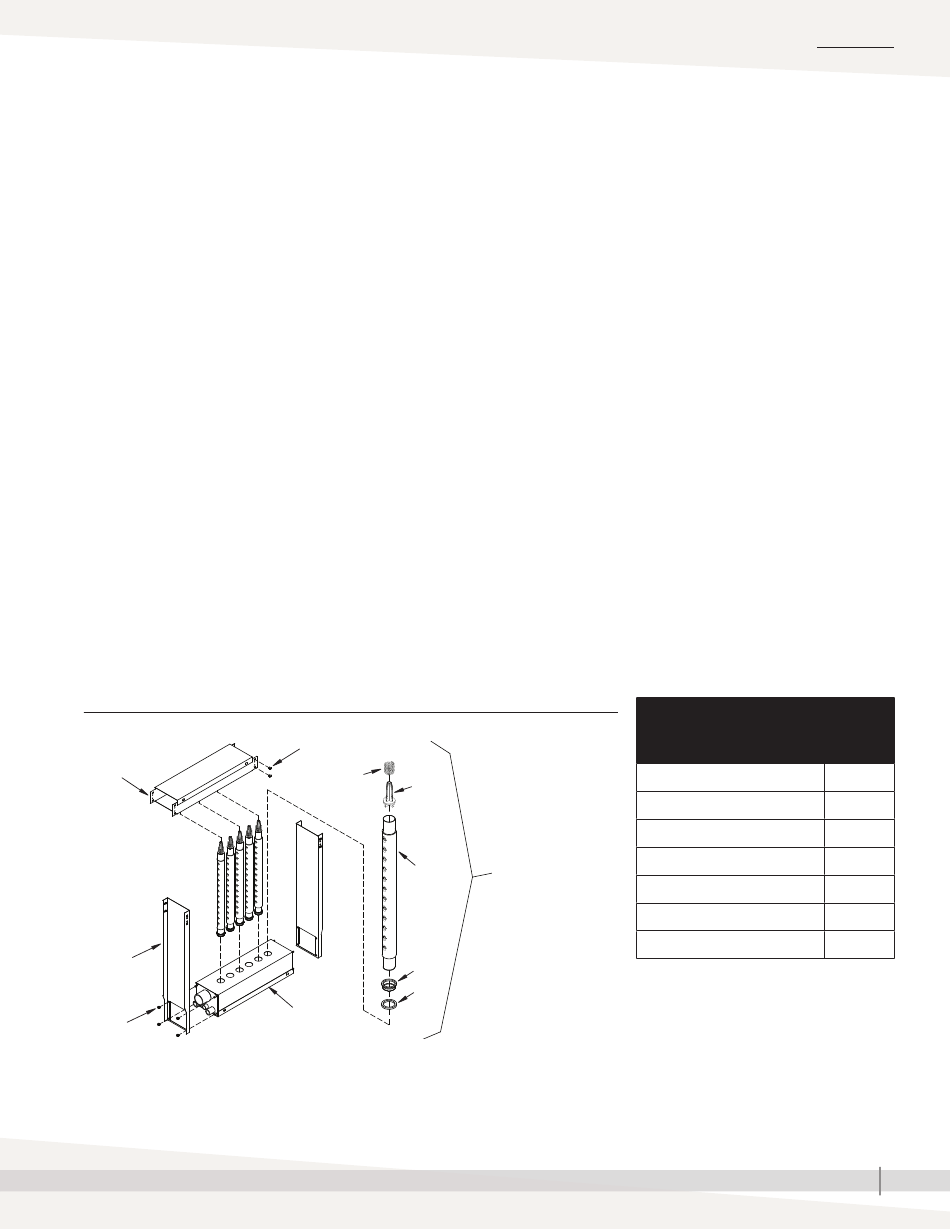

FIGURE 3-1: COMPOSANTS DE L'ULTRA-SORB MODÈLE XV
Ensemble
du châssis
supérieur
Bride
Contre-écrou
de bride
Vis
Ressort
Fiche
Isolation
OM-7484
Anneau
Joint
Ensemble du
d'étanchéité
collecteur
ULTRA-SORB MODÈLE XV MANUEL D'INSTALLATION, D'UTILISATION ET D'ENTRETIEN
Remarque : Ces instructions de montage
Tableau 3-1 :
Composants de l'Ultra-sorb
Modèle XV
Composant
Ensemble du collecteur
Tube de dispersion
Ensemble de tube de
Ensemble du châssis supérieur
dispersion
Brides
Vis
Contre-écrous de bride
INSTALLATION
sont destinées aux panneaux de
l'Ultra-sorb modèle XV expédiés
non montés sur demande ou si
nécessaire. Les panneaux d'une
hauteur hors tout supérieure à
2490 mm (98") sont expédiés non
montés.
Qté
1
Varie
1
2
8
8
3
