LIRE ET CONSERVER CES INSTRUCTIONS

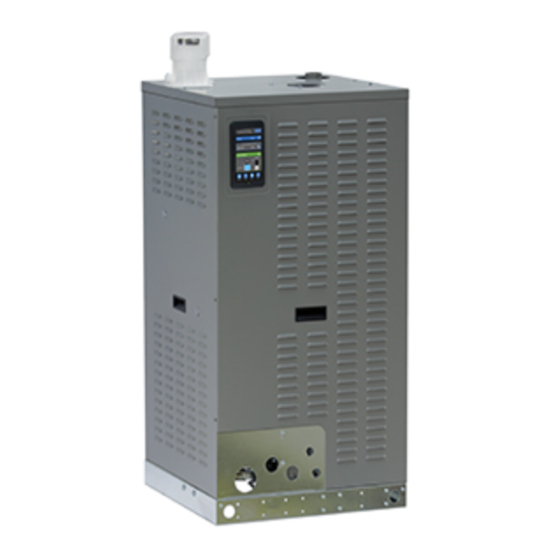

GTS
®
Humidificateur à vapeur alimen-
té au gaz, série LX
Manuel d'installation,
de fonctionnement et
d'entretien
AVERTISSEMENT
Risque d'incendie ou d'explosion
Si les informations du présent manuel ne
sont pas suivies à la lettre, il peut en résulter
un incendie ou une explosion susceptibles
d'entrainer des dégâts matériels, des blessures
ou la mort.
Ne stockez pas et n'utilisez pas d'essence
ou d'autres liquides ou vapeurs inflammables
à proximité de cet appareil ou de tout autre
appareil.
En cas d'odeur de gaz :
• N'allumez aucun appareil quel qu'il soit.
• Ne touchez aucun interrupteur électrique ;
n'utilisez aucun téléphone situé dans le
bâtiment.
• Contactez immédiatement votre fournisseur de
gaz en appelant depuis un téléphone hors-site.
Suivez ses instructions.
• Si vous ne pouvez pas joindre votre
fournisseur de gaz, contactez les sapeurs
pompiers.
L'installation et l'entretien doivent être assurés
par un installateur qualifié, une agence
d'entretien ou le fournisseur de gaz.
Pour une assistance technique, appelez
gratuitement l'assistance technique DriSteem :
+1-800-328-4447

Publicité

Table des Matières
loading

Manuels Connexes pour DriSteem GTS LX Serie

Sommaire des Matières pour DriSteem GTS LX Serie

  • Page 1 • Si vous ne pouvez pas joindre votre fournisseur de gaz, contactez les sapeurs pompiers. L’installation et l’entretien doivent être assurés par un installateur qualifié, une agence d’entretien ou le fournisseur de gaz. Pour une assistance technique, appelez gratuitement l’assistance technique DriSteem : +1-800-328-4447...
  • Page 3 HT qualifiés. L’installation doit être conforme aux codes en vigueur. Une mauvaise installation peut causer des dommages matériels, des blessures graves ou la mort découlant d’un choc électrique, de brûlures ou d’un incendie. Assistance technique de DriSteem  : ® Amérique du Nord : +1-800-328-4447 Europe : +3211823595...
  • Page 4 • Vérifiez la plaque signalétique de l’humidificateur pour y repérer le type de gaz indiqué (naturel ou propane). N’alimentez l’humidificateur qu’avec le type de gaz indiqué ou une défaillance du brûleur pourrait en résulter. Pour convertir l’humidificateur à un gaz de type différent, contactez le support technique de DriSteem, votre représentant local ou votre revendeur DriSteem.
  • Page 5 Avertissements et mises en garde AVERTISSEMENT Risques d’intoxication au monoxyde de carbone, d’incendie, d’explosion ou de choc électrique (suite) • À l’exception des appareils à chambre de combustion hermétique, n’installez pas ces appareils dans des pièces scellées hermétiquement ou dans des compartiment réduits sans avoir établi au préalable certaines mesures pour assurer un approvisionnement d’air comburant et une ventilation adéquate.
  • Page 6 Avertissements et mises en garde AVERTISSEMENT Surfaces et eau brûlantes Les surfaces de ce système d’humidification à vapeur sont portées à une température extrêmement élevée. La température de l’eau présente dans la cuve, les tubulures de vapeur et les ensembles de dispersion peut atteindre 100 °C (212 °F). La vapeur refoulée est invisible.
  • Page 7 Avertissements et mises en garde MISE EN GARDE Eau de refoulement à haute température La température de l’eau d’évacuation peut atteindre 100 °C (212 °F) et endommager la plomberie de vidange. L’humidificateur est équipé d’un dispositif de tempérage de l’eau de vidange intégré nécessitant une eau d’appoint ne dépassant pas 32 °C (90 °F) pour fonctionner correctement.

  • Page 8: Table Des Matières

    Table des matières VUE D’ENSEMBLE DU PRODUIT ..........Instructions pour l’alimentation en eau .
  • Page 9 Recommandations d’inspection ......62 Assistance technique de DriSteem Pièces de rechange ........62 +1-800-328-4447 Qualité...

  • Page 10: Vue D'ensemble Du Produit

    SYSTÈME D’EAU UNIVERSEL l’humidificateur. L’humidificateur GTS DriSteem intègre un contrôle du niveau d’eau universel Pour maximiser la durée e vie de pour une utilisation avec tout type d’eau (eau de puits, du robinet, adoucie, l’humidificateur et minimiser la maintenance,...

  • Page 11: Contrôle Du Niveau D'eau

    Vue d’ensemble du produit CONTRÔLE DU NIVEAU D’EAU FIGURE 9-1: CONTRÔLE DU NIVEAU D’EAU Les humidificateurs GTS série LX contrôlent le niveau d’eau à l’aide d’une sonde à trois tiges (voir la Figure 9-1). Tous les types d’eau et toutes les conductivités fonctionnent avec le système d’eau universel.
  • Page 12 Vue d’ensemble du produit FIGURE 10-1 : HUMIDIFICATEUR GTS SÉRIE LX (MODÈLES LX-400 À LX-600) Orifice de sortie de vapeur Sonde de détection de niveau d’eau Conduit d’air combustible Composants de Évent des gaz contrôle de combustion Échangeur de chaleur Échangeur primaire de chaleur secondaire...

  • Page 13: Principe De Fonctionnement

    Principe de fonctionnement Lors d’un appel d’humidité, le ou les ventilateurs s’allument, le module d’allumage active la ou les vannes de gaz et le système d’allumage par étincelle amélioré allume le ou les brûleurs. Le ou les brûleurs s’allument dans l’échangeur de chaleur principal dans la cuve, entraînant le réchauffement de l’eau et éventuellement son ébullition.
  • Page 14 Principe de fonctionnement FONCTIONS DE SÉCURITÉ • Allumage par étincelle amélioré : L’allumage par étincelle directe est amélioré en ciblant l’étincelle dans une zone enrichie en carburant pour un allumage fiable. • Capteur et commutateur de température de combustion : Le capteur et le commutateur de température de combustion sont situés en haut de l’échangeur de chaleur secondaire.

  • Page 15: Caractéristiques

    CARACTÉRISTIQUES Modèles, capacités, caractéristiques électriques et poids Tableau 13-1 : Capacités, caractéristiques électriques, taux de variation du débit et poids des modèles GTS Humidificateur GTS, série LX* Capacité Eau utilisée Volume Taux de varia- Intensité de vapeur Entrée à capacité Masse Poids (vide) de la cuve tion du débit...

  • Page 16: Dimensions Intérieures

    CARACTÉRISTIQUES Dimensions intérieures FIGURE 14-1: DIMENSIONS DE L’UNITÉ INTÉRIEURE DES MODÈLES LX 50 À 150 Vue frontale Vue latérale Vue de dessus OM-7946 Voir « Dimensions de l’unité intérieure » à la page 15-1. FIGURE 14-2: DIMENSIONS DE L’UNITÉ INTÉRIEURE DES MODÈLES LX 200 À 300 Vue de dessus Vue latérale Vue frontale...
  • Page 17 CARACTÉRISTIQUES Dimensions intérieures FIGURE 15-1: DIMENSIONS DE L’UNITÉ INTÉRIEURE DES MODÈLES LX 400 À 600 Vue latérale Vue frontale Vue de dessus OM-7998 Pour les dimensions extérieures, voir page 23. Tableau 15-1 : Dimensions de l’unité intérieure LX-200, LX-250, LX- LX-400, LX-500, LX- LX-50, LX-75, LX-100 LX-150 Description...

  • Page 18: Installation

    INSTALLATION Recommandations de disposition et de dégagement. TROUVER UN EMPLACEMENT • Installez l’humidificateur sur une base solide et au niveau. AVERTISSEMENT • L’évent et la tuyauterie d’air de l’humidificateur GTS série LX peuvent Exigences d’installation être installés à travers le toit ou à travers une paroi latérale. Utilisez L’humidificateur doit être posé...
  • Page 19 INSTALLATION Recommandations de disposition et de dégagement. FIGURE 17-1: RECOMMANDATIONS DE DÉGAGEMENT POUR LA SÉRIE LX (UNITÉS INTÉRIEURES) 457 mm (18") Unité intérieure 25 mm (1") 25 mm (1") 762 mm (30") 914 mm pour les modèles (36") LX-50 à LX-150 1372 mm (54") pour les modèles LX-200 à...

  • Page 20: Support De Fixation Au Sol En Option (Modèles 50, 75, 100 Et 150 Uniquement)

    1. Voir la Figure 19-1 pour l’élément de fixation au sol. Modble LX-150 2. Pour le montage, utilisez le matériel fourni par DriSteem. 3. Organisez les mécanisme de levage et personnel nécessaires pour monter l’humidificateur GTS série LX sur le support de fixation au sol. Voir la section Attention ci-dessous.
  • Page 21 INSTALLATION Support de fixation au sol en option (modèles 50, 75, 100 et 150 uniquement) FIGURE 19-1 : SÉRIE LX AVEC SUPPORT DE FIXATOION AU SOL (MODÈLES 50, 75 ET 100) 537 mm (21,125") OM-7970 Voir « Dimensions de l’unité intérieure » à la page 15-1.

  • Page 22: Support De Fixation Mural En Option (Modèles 50, 75 Et 100 Uniquement)

    INSTALLATION Support de fixation mural en option (modèles 50, 75 et 100 uniquement) FIGURE 20-1 : SÉRIE LX AVEC SUPPORT MURAL 587 mm (23,13") 581 mm (22,88") 1086 mm (42,75") 511 mm (20,13") 626 mm (24,63") OM-7992 OM-7993 Voir « Dimensions de l’unité intérieure » à la page 15-1.

  • Page 23: Boîtier D'extérieur

    ºC (-40 ºF à 122 ºC). Cette unité est destinée à être montée sur une dalle en béton ou une costière d’adaptation de toit. Des costières correctement dimensionnées sont disponibles chez DriSteem. • Les débouchure situées à l’avant de l’unité servent à l’alimentation en électricité...

  • Page 24: Fonctionnement

    INSTALLATION Boîtier extérieur :Fonctionnement Lorsque la température ambiante dans l’enceinte est inférieure à 10 ºC (50 ºF), le chauffage est mis en marche. Le chauffage continue de fonctionner jusqu’à ce que l’enceinte atteigne 15,5 ºC (60 ºF). Lorsqu’il n’y a aucune demande en humidité, un aquastat maintien la température de la cuve à...

  • Page 25: Dimensions

    INSTALLATION Enceinte extérieure :Dimensions FIGURE 23-1 : VUE DE DESSUS DE L’ENCEINTE EXTÉRIEURE Ventilateurs d’aération Évacuation d’une sortie de vapeur standard Humidificateur GTS, série LX Armoire de commande Sortie de la sortie de vapeur en option (à travers Porte du panneau de service le retrait pour tuyaux) Retrait pour tuyaux Chauffage...

  • Page 26: Emplacement

    INSTALLATION Enceinte extérieure :Emplacement • L’information qui suit n’est destiné à remplacer aucune exigence issue d’un quelconque code en vigeur ; avant de procéder à l’installation de l’appareil, consultez les autorités ayant juridiction. • Le GTS doit être de niveau et positionné de façon à laisser un dégagement suffisant pour permettre l’accès aux panneaux (voir les dégagements recommandés à...

  • Page 27: Montage

    • Des costières DriSteem sont livrées démontées pour faciliter le transport vers le toit. La costière est fabriquée en acier galvanisé de calibre 14 et est livrée avec tout le matériel nécessaire à...
  • Page 28 INSTALLATION Enceinte extérieure :Tuyauterie FIGURE 26-1 : OPTIONS DE SORTIE DE VAPEUR DE L’ENCEINTE EXTÉRIEURE GTS Sortie de vapeur externe Sortie de vapeur interne Orifice de sortie de Orifice de sortie vapeur de vapeur Débouchures Débouchures de 38 mm de 38 mm (1½") (1½") Ventilateurs Ventilateurs 102 mm (4")

  • Page 29: Tuyauterie De Protection Contre Le Gel

    2. De façon à ce que l’eau ne reste pas dans la conduite de remplissage et y gèle en cas de perte d’alimentation, utilisez les soupapes supplémentaires DriSteem installées sur place en amont du robinet de remplissage dans un espace conditionné. Alimentez ces soupapes sur le même circuit que le GTS ;...

  • Page 30: Ventilation

    Les codes en vigueur prévalent. • L’air de combustion provient de l’intérieur de l’enceinte d’extérieur DriSteem, laquelle est suffisamment ventilée. Tableau 28-1 : Ampérage et poids des unités extérieures Ampérage à pleine charge ** Ampérage à...

  • Page 31: Câblage

    INSTALLATION Câblage AVERTISSEMENT AVERTISSEMENT Terrain Danger d’incendie L’installation doit être conforme aux exigences des codes en vigueur ou, en Ne reliez pas l’humidificateur au l’absence de ces derniers, conforme au Code national de l’électricité, norme sectionneur à l’aide d’un fil en ANSI/NFPA 70, au Code canadien de l’électricité, norme CSA C22.1, ou à...

  • Page 32: Vue D'ensemble De La Tuyauterie

    • Pour l’installation d’un dispositif de prévention contre le refoulement supplémentaire, installez-le à au moins 12 mètres (40’) de l’humidificateur. • Les dommages causées par la corrosion au chlore ne sont pas couverts par votre garantie DriSteem. MANUEL D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN DE L’HUMIDIFICATEUR GTS SÉRIE LX...
  • Page 33 • Pour l’installation d’un dispositif de prévention contre le refoulement supplémentaire, installez-le à au moins 12 mètres (40’) de l’humidificateur. • Les dommages causées par la corrosion au chlore ne sont pas couverts par votre garantie DriSteem. MANUEL D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN DE L’HUMIDIFICATEUR GTS SÉRIE LX...

  • Page 34: Dimensions Des Connexions

    3/4 (filetage du tuyau) (recommandé) Remarques : * Pour les options de filetage de conduit des raccords vapeur, voir le logiciel de dimensionnement et de sélection DriCalc de DriSteem, disponible sur le site www.dristeem.com. SOUTIEN DE TUYAUTERIE DE VAPEUR Soutien de la tuyauterie d’interconnexion entre la sortie de vapeur de l’humidificateur et le système de dispersion équipé...

  • Page 35: Alimentation En Eau Et Vidange

    Tableau 32-1. Ne raccordez pas l’eau par la corrosion au chlore ne sont pas au moyen de flexibles ou d’autres méthodes non permanentes. couverts par votre garantie DriSteem. Voir la section « Instructions pour l’alimentation en CONDUITE D’ALIMENTATION EN EAU eau »...
  • Page 36 INSTALLATION Tuyauterie : Alimentation en eau et vidange DRAIN (VIDANGE) FIGURE 34-1 : DRAIN VERTICAL Remarque : Suivez les exigences des codes en vigueur pour le dimensionnement des conduites de drainage. La conduite de vidange provenant de l’humidificateur doit être acheminée vers un réseau sanitaire approuvé ou un système de drainage approprié. Bien que l’humidificateur GTS soit muni d’un dispositif intégré...
  • Page 37 INSTALLATION Tuyauterie : Alimentation en eau et vidange FIGURE 35-1 : ÉLÉVATION DE L’EAU DE VIDANGE Tuyauterie d’échappement, par l’installateur Tuyauterie de drainage d’entrée, par l’installateur Clapet anti-retour Pompe à eau DC-1117 Remarque : Pompe à eau d’une capacité minimale de 45,4 l/m (12 gpm). RÉGULATION AUTOMATIQUE DE LA TEMPÉRATURE DE L’EAU DE VIDANGE Tableau 35-1 : Les codes en vigueur peuvent exiger que l’eau d’écumage et de trop-plein...

  • Page 38: Collecteur De Reprise Des Condensats

    INSTALLATION Tuyauterie : Collecteur de reprise des condensats FIGURE 36-1 : TUYAUTERIE DE RETOUR DE CONDENSAT DE TERRAIN SÉRIE LX - MODÈLES LX-50 À LX-150 Tuyauterie de retour de condensat, en option ; raccord fileté de tuyau ¾" (DN20) de l’humidificateur Tube d’évent d’aération hauteur minimale de l’évent 150 mm (6")
  • Page 39 INSTALLATION Tuyauterie : Collecteur de reprise des condensats FIGURE 37-1: TUYAUTERIE DE RETOUR DE CONDENSAT DE TERRAIN SÉRIE LX - MODÈLES LX-200 À LX-600 Tuyauterie de retour de condensat, en option ; raccord fileté de tuyau ¾" (DN20) de Tube d’évent d’aération l’humidificateur hauteur minimale de l’évent 150 mm (6")

  • Page 40: Condensat De Gaz De Combustion

    ". pour l’évacuation du condensat de • Si un traitement est nécessaire, DriSteem propose un kit de neutralisation combustion. Si ces instructions ne des condensats. Le neutralisant doit être installé conformément aux sont pas respectées, cela peut réduire instructions du fabricant sous le niveau du siphon isolateur de condensat le fonctionnement et l’efficacité...
  • Page 41 INSTALLATION Tuyauterie : Condensat de gaz de combustion FIGURE 39-1 : TUYAUTERIE DE CONDENSAT DE COMBUSTION - MODÈLES LX-200 À LX-600 Entrée d’air combustible Évent des gaz de combustion vers l’extérieur Neutralisant de condensat en option 16 mm (5/8") Condensat de l’échangeur de chaleur secondaire de 16 mm (5/8") Vidange à...

  • Page 42: Gaz

    Pour convertir l’humidificateur au gaz naturel ou au GPL, contactez le • Prévoyez une pente ascendante du conduit en direction de l’appareil support technique de DriSteem, votre d’au moins 6 mm (1/4") par 4,5 m (15’) de parcours horizontal. représentant local ou votre revendeur •...
  • Page 43 INSTALLATION Tuyauterie : Gaz (suite) concernant le type et le volume de gas manipulé, ainsi que la chute de Tableau 41-1 : pression permise dans le circuit. Référez-vous aux tableaux sur cette Facteurs de conversion de densité page pour déterminer le débit de gaz approprié en pi /h ou m /h, en fonction du type de gaz et des dimensions de l’appareil.
  • Page 44 INSTALLATION Tuyauterie : Gaz (suite) EXEMPLE Test de fuite de gaz Pour cet exemple, consultez les tableaux de la page 41. • Quand vous mettez à l’essai le système de tuyauterie de l’arrivée de gaz pour en vérifier l’étanchéité, débranchez Pour déterminer la dimension de la tuyauterie de gaz, commencez par l’humidificateur et sa vanne d’arrêt du gaz calculer le nombre de pieds/heure (pi /h) ou mètres-cube/heure (m...
  • Page 45 INSTALLATION Tuyauterie : Gaz (suite) FIGURE 43-1 : TUYAUTERIE DE GAZ GTS Tous modèles Voir page 32 pour les tailles de raccords Vanne d’arrêt manuel du gaz Raccord de la jauge OM-7953 de test branchée minimum Poche d’égouttage 76 mm (3") MANUEL D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN DE L’HUMIDIFICATEUR GTS SÉRIE LX...

  • Page 46: Ventilation Générale

    INSTALLATION Ventilation générale DIRECTIVES AVERTISSEMENT • L’humidificateur GTS série LX est un appareil de catégorie IV à ventilation assistée (condensation, pression positive). Exigences d’installation • Le condensat de combustion est produit et s’écoule à partir de L’humidificateur doit être posé par un l’échangeur de chaleur secondaire.
  • Page 47 INSTALLATION Ventilation générale mode d’emploi du fabricant du dispositif d’aération, les règlements du fournisseur de gaz et les instructions spécifiques de ce manuel. • Posez la tuyauterie d’évent en ligne aussi directe que possible, avec un nombre minimal de virages ou de coudes. •...
  • Page 48 INSTALLATION Ventilation générale des adaptateurs de ventilation sur l’humidificateur GTS de série LX doivent se situer dans les fourchettes indiquées dans le Tableau 47-2, du rendement maximal à minimal. • Les adaptateurs de sortie de gaz de combustion et d’admission d’air de combustion peuvent accueillir des tuyaux en PVC, CPVC, polypropylène et acier inoxydable.
  • Page 49 INSTALLATION Ventilation générale Tableau 47-1 : Longueurs d’évent équivalentes 2" à 3" de diamètre 4" de diamètre 6" de diamètre Description pieds mètre pieds mètre pieds mètre Coude long rayon de 90° Coude rayon moyen de 90° Coude en équerre de 90° Coude long rayon de 45°...

  • Page 50: Évent De Combustion Pour Air Ambiant

    INSTALLATION Évent de combustion pour air ambiant L’humidificateur GTS est pré-raccordé pour prendre en charge à la fois l’air AVERTISSEMENT ambiant et la combustion hermétique. Voir les avertissement. Les exigences et recommandations pour chacun d’eux suivent. Air combustible L’air de combustion ne doit pas COMBUSTION DE L’AIR AMBIANT être contaminé...
  • Page 51 INSTALLATION Évent de combustion pour air ambiant AVERTISSEMENT Qualité de l’air de combustion (liste de contaminants) Liste d’exemples de contaminants à éviter : La source d’air de combustion recommandée est l’air ambiant extérieur. Toutefois, l’utilisation de l’air intérieur est acceptable dans la plupart des applications, sauf dans les cas suivants : 1.
  • Page 52 INSTALLATION Évent de combustion pour air ambiant FIGURE 50-1: COMBUSTION DE L’AIR AMBIANT POUR LES MISE EN GARDE MODÈLES LX-50 À LX-300 Évacuation condensée de Évent des gaz de combustion vers l’extérieur l’échappement (concerne uniquement les modèles LX-50 à LX-300). Quantité...
  • Page 53 INSTALLATION Évent de combustion pour air ambiant FIGURE 51-1: COMBUSTION DE L’AIR AMBIANT POUR LES MODÈLES LX-400 À LX-600 Évent des gaz de combustion Quantité de deux coudes à 90° vers l’extérieur (Voir le Tableau 45 pour la taille de l’évent) Grillage aviaire Pas de té...

  • Page 54: Évent De Combustion Hermétique

    INSTALLATION Évent de combustion hermétique DU BÂTIMENT) • Le GTS est pré-raccordé pour supporter une combustion hermétique AVERTISSEMENT employant des conduits de PVC, ABS CPVC, polypropylène ou d’acier inoxydable (voir Figure 52-1). Tous les modèles GTS présentent un Exigences pour l’installation de tuyauterie pour la combustion unique point de connexion au-dessus de l’enveloppe de l’humidificateur.

  • Page 55: Évent Vertical

    INSTALLATION Évent vertical En plus de cette section, veuillez vous reporter à la section Ventilation générale à la page 44. • Le système de ventilation doit se terminer au-dessus de la surface du toit, conformément aux code national du gaz carburant (National Fuel Gas Code), à...
  • Page 56 INSTALLATION Évent vertical FIGURE 54-1 : VENTILATION VERTICALE GTS Qté 2 coudes ou té de 90° (en option) Grillage aviaire Évent de gaz de combustion (droit) Grillage aviaire 305 mm (12") Entrée d’air de combustion minimum (qté 2 coudes de 90°) dans le sens vertical Grillage aviaire 305 mm (12") minimum au-dessus du toit / niveau...

  • Page 57: Ventilation Latérale

    INSTALLATION Ventilation latérale En plus de cette section, veuillez vous reporter à la section Ventilation AVERTISSEMENT générale à la page 44. Voir les Figures 57-1 et Figures 57-2. Un évent à gaz traversant un mur extérieur ne doit pas se terminer près •...
  • Page 58 INSTALLATION Ventilation latérale FIGURE 56-1 : VENTILATION LATÉRALE, HUMIDIFICATEUR GTS, SÉRIE LX Modèles LX-50 à LX-300 uniquement : Installez un té d’égouttement dans l’intervalle de 1 m (3’) de la ventilation du conduit de fumée pour l’évacuation du condensat de combustion. Si l’évent des gaz de combustion mesure moins de 3 m (10’) de long et sort par une paroi latérale, aucun té...
  • Page 59 INSTALLATION Ventilation latérale • Ne placez pas l’évent à un endroit où le vent pourrait nuire aux FIGURE 57-2 : HUMIDIFICATEUR GTS, performances ou provoquer une recirculation, par exemple à l’intérieur de SÉRIE LX À VENTILATION LATÉRALE, coins des bâtiments et à proximité des bâtiments ou surfaces adjacents, AVEC ÉVENT CONCENTRIQUE d’encadrement de soupirail, de cages d’escalier, d’alcôves, de cours ou d’autres zones en retrait.

  • Page 60: Fonctionnement

    ‰ Tuyauterie de gaz dristeem.com • Assurez-vous que le type de gaz fourni à l’humidificateur correspond à l’étiquette de la plaque signalétique. • Assurez-vous que toutes les tuyauteries du site et la tuyauterie de gaz de l’humidificateur ont été...
  • Page 61 FONCTIONNEMENT Démarrage FIGURE 59-1: SCHÉMA DÉTAILLÉ DE PROCÉDURE DE MISE EN MARCHE SOUPAPE DE GAZ 1. Vérifiez que l’installateur a suivi la « Liste de contrôle de mise en Vue de dessus service » à la page 56 de ce manuel. Signal de 2.

  • Page 62: Liste De Contrôle De Mise En Service

    Code du programme ___________________________________ et d’utilisation Vapor-logic livré avec votre humidificateur. Si vous n’avez pas ce manuel en main, visitez la section documentation du DriSteem rep __________________________________________ site www.dristeem.com pour en télécharger ou en commander une copie. Eau d’alimentation Dégagements requis ‰...
  • Page 63 FONCTIONNEMENT Liste de contrôle de mise en service Tube de Autres commentaires ‰ Ultra-sorb _________________________________________________ ‰ Rapid-sorb _________________________________________________ ‰ Single tube ‰ Single tube avec drain _________________________________________________ ‰ Unité de distribution dans l’espace _________________________________________________ ‰ Ventilateur Area-type _________________________________________________ Tuyauterie de vidange / condensat _________________________________________________ Hauteur du joint hydraulique du système de dispersion _________________________________________________...

  • Page 64: Entretien

    Toute pièce ou commande de substitution non approuvée par DriSteem annulera la garantie et sera aux risques du propriétaire. MANUEL D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN DE L’HUMIDIFICATEUR GTS SÉRIE LX...

  • Page 65: Qualité Et Entretien De L'eau

    Les dommages causés par la corrosion due au chlorure ne sont pas couverts par votre garantie DriSteem. • Les modèles GTS avec option eau osmosée ou désionisée n’ont pas besoin d’un nettoyage régulier, même si des inspections ponctuelles sont...

  • Page 66: Procédure De Refroidissement

    ENTRETIEN Qualité et entretien de l’eau PROCÉDURE DE REFROIDISSEMENT Avant toute intervention d’entretien ou de maintenance, laisser refroidir la cuve. • Certaines surfaces des cuves isolées et non isolées seront portées à température élevée. • Vérifier qu’il n’y a pas eu de demande d’humidification et que le point de consigne de l’aquastat (régléà...

  • Page 67: Contrôle Et Entretien

    ENTRETIEN Contrôle et entretien 2. À chaque saison (ou au besoin, selon la qualité de l’eau) AVERTISSEMENT • Nettoyez la cuve Vidanger la cuve. Suivre la procédure d’arrêt Suivre la procédure d’arrêt en Déposer la plaque de nettoyage et éliminer le tartre détaché qui page 62 avant d’effectuer les s’est accumulé...
  • Page 68 à l’aide du kit de détartrage de la cuve de l’humidificateur DriSteem GTS. • Lorsque le processus de détartrage chimique est terminé : Replacer et bien fermer l’ensemble des protections et des portes.

  • Page 69: Échangeurs De Chaleur

    ENTRETIEN Contrôle et entretien : Échangeurs de chaleur RETRAIT DE L’ÉCHANGEUR DE CHALEUR PRIMAIRE 1. Débranchez : • Le conduit d’arrivée de gaz • Les conduits d’eau (menant à la cuve secondaire, à la cuve primaire et au dispositif de tempérage de l’eau Drain-Kooler) •...

  • Page 70: Éléments De Combustion

    ENTRETIEN Éléments de combustion RETRAIT DE L’ÉLÉMENT DE COMBUSTION AVERTISSEMENT Ce n’est pas un élément nécessitant une maintenance régulière, mais si les tubes de l’échangeur de chaleur contiennent des dépôts de carbone, de suie Risque respiratoire ou de tout autre résidu, les nettoyer comme suit : Lors du nettoyage des brûleurs à...

  • Page 71: Consignes De Maintenance Du Brûleur

    ENTRETIEN Éléments de combustion CONSIGNES DE MAINTENANCE DU BRÛLEUR Pour l’entretien du système de brûleurs, nettoyez le souffleur et le brûleur. Déposez le ou les souffleurs du système et nettoyez la poussière du volant. Retirez les quatre écrous de chaque brûleur pour le nettoyage. Retirer et nettoyer un brûleur à...

  • Page 72: Pièces De Rechange

    PIÈCES DE RECHANGE Humidificateur GTS (modèles LX-50 à LX-150) FIGURE 70-1 : PIÈCES DE RECHANGE POUR L’HUMIDIFICATEUR GTS SÉRIE LX (MODÈLES LX-50 À LX-150) OM-7966 MANUEL D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN DE L’HUMIDIFICATEUR GTS SÉRIE LX...
  • Page 73 JOINT DE TRI-CLOVER 3" JOINT TORIQUE JOINT DE PLAQUE DE NETTOYAGE LX 150 EPDM 308238-101 207002-300 EPDM 29 INTERRUPTEUR DE PRESSION 1" WC 127601-001 Contacter 30 SOUS-PANNEAU GTS LX DriSteem MANUEL D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN DE L’HUMIDIFICATEUR GTS SÉRIE LX...

  • Page 74: Humidificateur Gts (Modèles Lx-200, Lx-250 Et Lx-300)

    PIÈCES DE RECHANGE Humidificateur GTS (modèles LX-200, LX-250 et LX-300)  FIGURE 72-1: PIÈCES DE RECHANGE GTS (MODÈLES LX-200 À LX-300) OM-8015 MANUEL D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN DE L’HUMIDIFICATEUR GTS SÉRIE LX...
  • Page 75 28 VANNE 3/4" NPT SST (NC) 505077-001 Contacter 14 INTERRUPTEUR DE PRESSION 1" WC 127601-001 29 SOUS-PANNEAU GTS LX DriSteem ENS ÉCH CHAL PRIM GTS LX 200-250 (304) 184410-250 30 MONTAGE ET ARRIVÉ/SORTIE LX 200-300 600207 ENS ÉCH CHAL PRIM GTS LX 200-250 (316) 184410-251 31 ADAPTATEUR 3 À...

  • Page 76: Humidificateur Gts (Modèles Lx-400 À Lx-600)

    PIÈCES DE RECHANGE Humidificateur GTS (modèles LX-400 à LX-600) FIGURE 74-1: PIÈCES DE RECHANGE GTS (MODÈLES LX-400 À LX-600) OM-7999 MANUEL D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN DE L’HUMIDIFICATEUR GTS SÉRIE LX...
  • Page 77 PIÈCES DE RECHANGE Humidificateur GTS série LX (modèles LX-400 à LX-600) Tableau 75-1 : Pièces de rechange gts pour les modèles LX-400 à LX-600 Réf. Description Réf. Réf. Description Réf. ENVELOPPE DU BRULEUR GAUCHE GTS LX 400- 600149 ENSEMBLE CUVE GTS LX 400-600 304 184400-600 ENVELOPPE ARRIÈRE GAUCHE GTS LX 600401...

  • Page 78: Pièces De Rechange Du Système Électrique

    PIÈCES DE RECHANGE Pièces de rechange du système électrique FIGURE 76-1 : PIÈCES DE RECHANGE ÉLECTRIQUES DU GTS OM-7968 Remarque : Voir les pages 78 et 79 pour trouver les pièces de rechange GTS extérieures. MANUEL D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN DE L’HUMIDIFICATEUR GTS SÉRIE LX...
  • Page 79 PIÈCES DE RECHANGE Pièces de rechange du système électrique Tableau 77-1 : Pièces de rechange électriques du GTS Réf. Description Réf. CONTRÔLEUR PRINCIPAL VL6 408496-006 AFFICHAGE À ÉCRAN TACTILE VAPOR-LOGIC 408494 TRANSFORMATEUR, 120 V, 24 V SEC - QC 408965-101 TRANSFORMATEUR, 230/400, 24 V SEC - 100 VA (EUROPÉEN) 408985-201 TRANSFORMATEUR, 230/400, 24 V SEC - 150 VA (EUROPÉEN) 408895-203...

  • Page 80: Enceinte D'extérieur

    PIÈCES DE RECHANGE Enceinte d’extérieur FIGURE 78-1 : PIÈCES DE RECHANGE ÉLECTRIQUES DE L’ENCEINTE D’EXTÉRIEUR OM-7969 MANUEL D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN DE L’HUMIDIFICATEUR GTS SÉRIE LX...
  • Page 81 PIÈCES DE RECHANGE Enceinte d’extérieur Tableau 79-1 : Pièces de rechange électriques de l’enceinte d’extérieur No. Description Réf. CONTRÔLEUR PRINCIPAL VL6 408496-006 AFFICHAGE À ÉCRAN TACTILE VAPOR-LOGIC 408494 TRANSFORMATEUR, 120 V, 24 V SEC - QC 408965-101 TRANSFORMATEUR, 230/400, 24 V SEC - 100 VA (EUROPÉEN) 408985-201 TRANSFORMATEUR, 230/400, 24 V SEC - 150 VA (EUROPÉEN) 408895-203...

  • Page 82: Modèles Européens

    MODÈLES EUROPÉENS Modèles européens uniquement Cet équipement a été mis à l’essai par l’Association canadienne de Étiquette d’avertissement électrique normalisation internationale, selon les directives EMC, basse tension et Emplacement : Couvercle des commandes, enveloppe appareils au gaz et son usage dans tous les pays européens a été certifié par Définition : Risque d’électrocution l’AFNOR.
  • Page 83 MODÈLES EUROPÉENS Modèles européens uniquement Tableau 81-1 : Spécifications de gaz pour modèles européens Température Débit de masse mini- Modèle GTS moyenne Pression de retour Débit de masse pour les mum pour les série LX des gaz de maximale produits de combustion produits de combus- combustion tion...
  • Page 84 MODÈLES EUROPÉENS : Modèles européens uniquement : REMARQUES RELATIVES AUX CAPACITÉS • Au niveau de la mer, 402 kJ sont requis pour élever la température d’un kilogramme d’eau de 4 °C à 100 °C. • 2257 kJ supplémentaire sont requis pour vaporiser un kilogramme d’eau à...
  • Page 85 MODÈLES EUROPÉENS : Modèles européens uniquement : CHAUDIÈRES DE TYPE C3 MISE EN GARDE Les sorties terminales des circuits séparés de gaz de combustion et d’alimentation en air doivent se trouver dans un périmètre de un mètre carré Installation des raccords pour la et la distance entre les plans des deux orifices doit être inférieure à...
  • Page 86 Remarques MANUEL D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN DE L’HUMIDIFICATEUR GTS SÉRIE LX...
  • Page 87 Remarques MANUEL D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN DE L’HUMIDIFICATEUR GTS SÉRIE LX...

  • Page 88: Garantie

    DriSteem, ou si le produit a été modifié sans le consentement écrit de DriSteem, ou si un tel produit a subi un accident, une Pour de plus amples informations sur nos mauvaise utilisation, une mauvaise manipulation, une altération, une négligence ou un entretien...
