Configuration de portail double - avec fil
Il existe deux options pour la communication entre deux portails : avec ou sans fil. Suivez les instructions en fonction de votre application. N'utilisez pas
simultanément la communication avec et sans fil. Les applications câblées à double portail auront une durée d'autonomie de la batterie plus longue que les
applications sans fil.
Avant de creuser, contactez les entreprises locales de localisation des services
publics souterrains. Utilisez un conduit en PVC pour éviter d'endommager les
câbles.
1. Débranchez TOUTE l'alimentation de l'opérateur et débranchez la
fiche J15 de la carte de commande.
2. Creuser une tranchée dans l'allée pour enterrer le câble blindé à paire
torsadée.
3. Connectez les fils du câble à paire torsadée blindée aux bornes Com Link de
la carte de commande principale de l'opérateur de portail. REMARQUE :
Nous recommandons que tous les accessoires et les configurations de la
carte soient réglés sur l'opérateur principal.
4. Acheminez le câble blindé à paire torsadée jusqu'à la carte de commande de
l'opérateur de portail secondaire.
5. Connectez les fils du câble à paire torsadée blindée aux bornes Com Link de
la carte de contrôle secondaire (Com Link A à Com Link A et Com Link B à
Com Link B). Reliez le blindage du câble à la masse du châssis d'un
opérateur.
6. Branchez TOUTE l'alimentation de l'opérateur et branchez la fiche J15
dans la carte de contrôle.
Configuration de portail double - sans fil
Pour activer la fonction sans fil :
1. Choisissez un opérateur qui sera l'opérateur principal du réseau. Tous les accessoires sans fil devront être programmés pour l'opérateur principal. REMARQUE :
Nous recommandons que tous les accessoires et les configurations de la carte soient réglés sur l'opérateur principal.
2. Appuyez et relâchez le bouton LEARN (apprentissage) de l'opérateur principal. La DEL verte XMITTER s'allume. REMARQUE : L'opérateur sort du mode de
programmation au bout de 180 secondes.
3. Appuyez et relâchez le bouton LEARN (apprentissage) de l'opérateur principal. La DEL jaune NETWORK s'allume.
4. Appuyez et relâchez le bouton de test OPEN (ouverture) pour assigner cet opérateur comme primaire du réseau.
5. Appuyez et relâchez le bouton LEARN (apprentissage) de l'opérateur secondaire. La DEL verte XMITTER s'allume.
6. Appuyez et relâchez le bouton LEARN (apprentissage) de l'opérateur secondaire. La DEL jaune NETWORK s'allume.
7. Appuyez et relâchez le bouton de test CLOSE pour assigner cet opérateur comme secondaire du réseau.
Les deux opérateurs émettent un bip et les voyants jaunes NETWORK s'éteignent, indiquant que la programmation est réussie.
Pour désactiver la fonction sans fil (l'effacement de la fonction sans fil efface également tous les émetteurs et claviers appris) :
1. Appuyez et relâchez le bouton LEARN (apprentissage) d'un opérateur ou de l'autre. La DEL verte XMITTER s'allume.
2. Appuyez et relâchez le bouton LEARN (apprentissage) du même opérateur. La DEL jaune NETWORK s'allume.

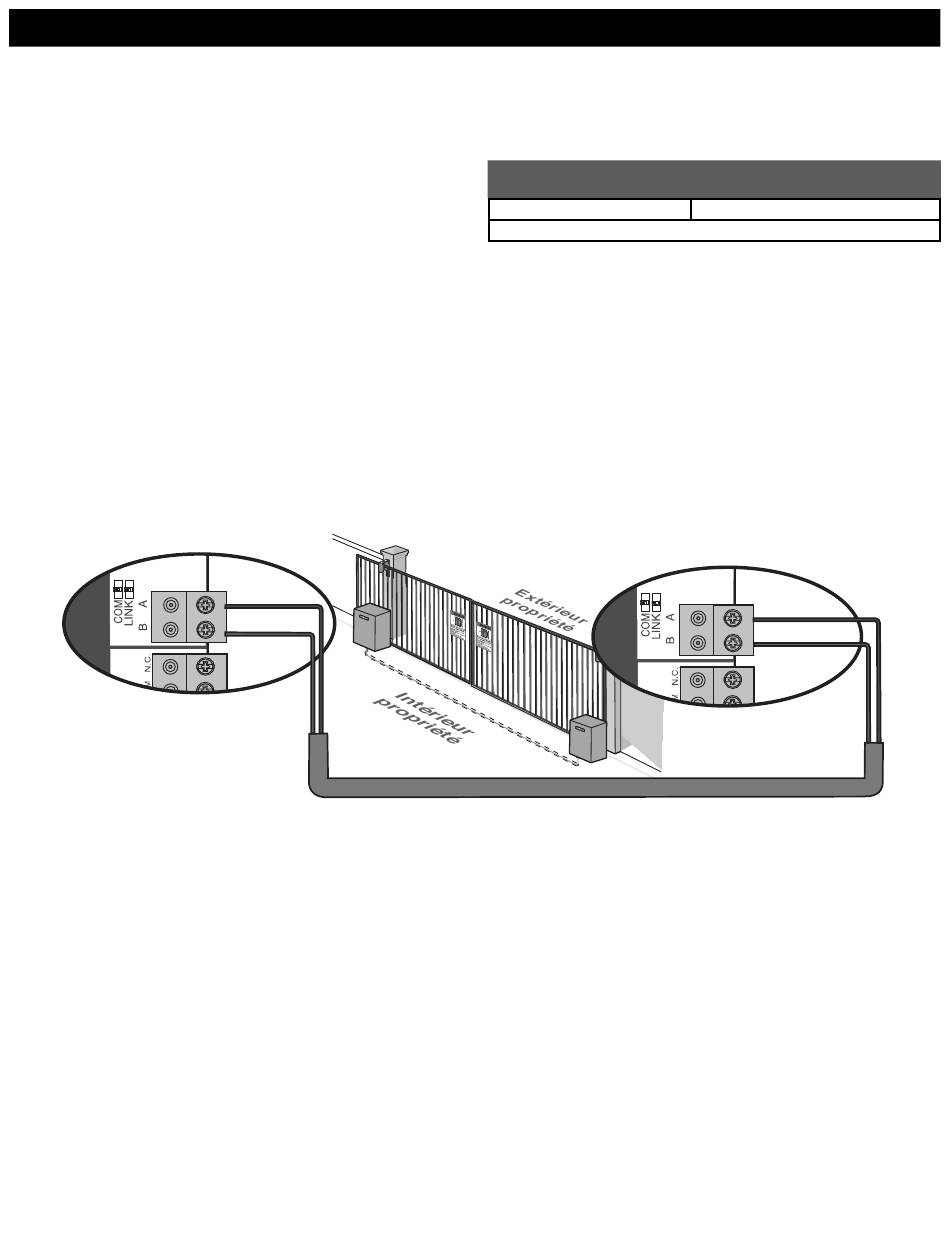

CONFIGURATION DE PORTAIL DOUBLE
Lien Com données A
Lien Com données B
TYPE DE FIL POUR PORTAIL DOUBLE (CÂBLE BLINDÉ À PAIRE
22AWG jusqu'à 200 pieds (61 m)
Le fil doit être évalué à 30 volts minimum
24
TORSADÉE)
18AWG - 200-1000 pieds (61-305 m)
Lien Com données A
Lien Com données B
