Étape 5 Tige de mise à la terre
Utilisez la tige de mise à la terre appropriée pour votre zone locale. Le fil de
terre doit être une pièce unique et entière. N'épissez jamais deux fils pour le fil
de terre. Si vous coupez le fil de terre trop court, le brisez ou détruisez son
intégrité, remplacez-le par un fil de même longueur.
1. Installez la tige de mise à la terre à moins de 3 pieds (0,9 m) de
l'opérateur.
2. Faites passer un fil entre la tige de mise à la terre et l'opérateur.
REMARQUE : Si l'opérateur n'est pas correctement mis à la terre, la portée
des télécommandes sera réduite et l'opérateur sera plus sensible aux
dommages causés par la foudre et les surtensions.
Étape 6 Câblage électrique
Pour réduire le risque de BLESSURES GRAVES voire MORTELLES :
• TOUT entretien de l'opérateur ou dans la zone près de l'opérateur NE DOIT
PAS être effectué avant que l'alimentation électrique (CA ou solaire et par
batterie) ne soit déconnecté et verrouillée à l'aide de l'interrupteur
marche/arrêt de l'opérateur. Une fois la maintenance terminée, la zone
DOIT être nettoyée et sécurisée, et l'unité peut alors être remise en service.
• Déconnectez l'alimentation à la boîte de fusible AVANT d'exécuter
l'entretien. L'opérateur DOIT être correctement mis à la terre et connecté
conformément aux codes électriques nationaux et locaux. REMARQUE :
L'opérateur doit être branché sur une ligne séparée à fusible de capacité
adéquate.
L'opérateur peut être câblé soit pour 120 Vca, soit pour un panneau solaire (non fourni). Suivez les instructions en fonction de votre application. La
batterie est chargée dans le circuit par le transformateur intégré. L'opérateur nécessite une batterie de 7AH (fournie) ou une batterie de 33AH.
L'application 33AH nécessite le faisceau de câbles 33AH (modèle K94-37236).
Si l'application a deux portails, le câblage d'alimentation doit être effectué pour chaque opérateur. Tous les câbles d'alimentation et de commande
DOIVENT être acheminés dans des conduits séparés.
Tous les câbles de commande utilisés pour connecter des dispositifs externes aux circuits de classe 2 de l'opérateur doivent être des câbles de circuit à puissance
limitée (QPTZ), de type CL2, CL2P, CL2R ou CL2X, ou tout autre câble présentant des caractéristiques électriques, mécaniques et d'inflammabilité équivalentes ou
supérieures.
APPLICATIONS SOLAIRES : Pour les applications solaires, voir la section Panneaux solaires de l'annexe. Suivez les instructions en fonction de votre application.
INSTALLATION

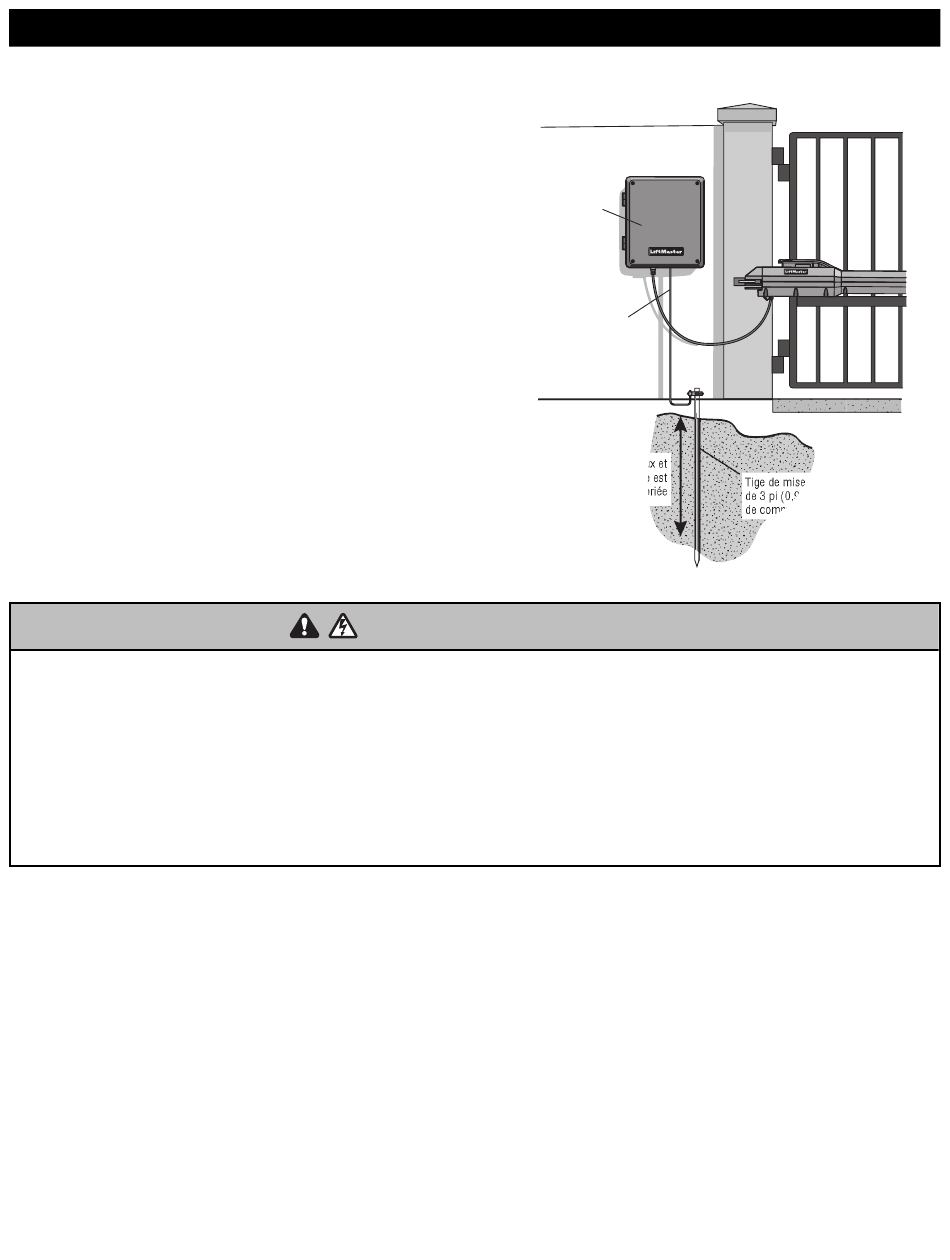

Boîtier de commande
Vérifiez les codes nationaux et
locaux pour savoir quelle est
AVERTISSEMENT
• TOUTES les connexions électriques DOIVENT être effectuées par une
personne qualifiée.
• N'installez AUCUN câblage et ne tentez pas de faire fonctionner l'opérateur
sans consulter le schéma de câblage.
• TOUT le câblage électrique doit être sur un circuit dédié et bien protégé.
L'emplacement de la coupure de courant doit être visible et clairement
indiqué.
• TOUS les câbles d'alimentation et de commande DOIVENT être acheminés
dans des conduits séparés.
16
Fil de calibre 12
la profondeur appropriée
Tige de mise à la terre [à l'intérieur
de 3 pi (0,9 m) du boîtier
de commande]
