Dispositifs câblés de protection contre le piégeage
Il existe trois options pour le câblage des dispositifs externes de protection contre le piégeage, en fonction du dispositif spécifique et de son mode de fonctionnement.
Consultez le manuel fourni avec votre dispositif de protection contre le piégeage pour plus d'information. Ces entrées de dispositif de protection contre le piégeage sont
destinées aux dispositifs surveillés, qui comprennent les capteurs photoélectriques pulsés, les capteurs de bord résistifs et les capteurs de bord pulsés. Un seul
dispositif de protection contre le piégeage surveillé peut être câblé sur chaque entrée. Des dispositifs supplémentaires de protection contre le piégeage peuvent
être câblés sur la carte d'extension.

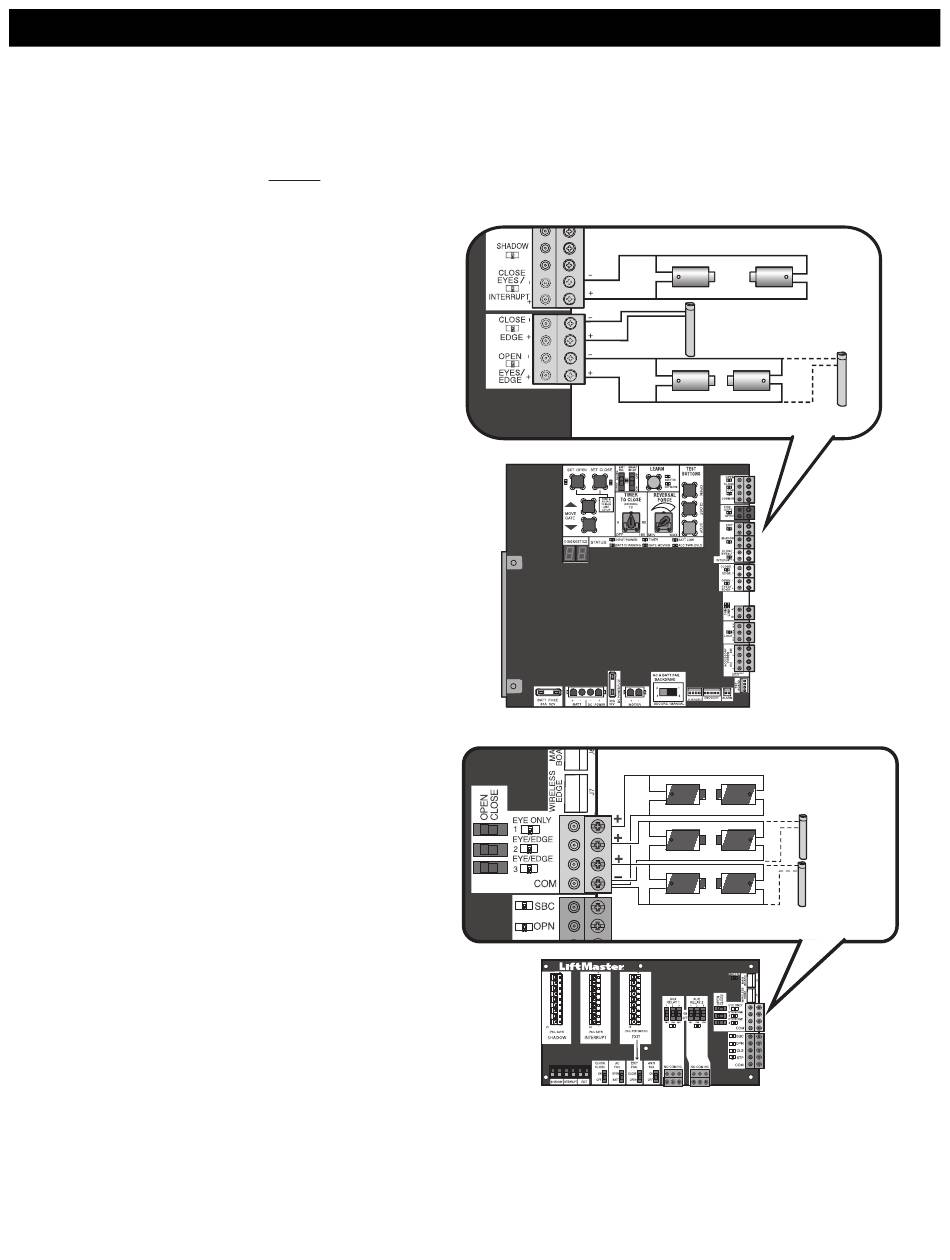

Carte contrôleur
FERMETURE YEUX/INTERRUPTION
(2 bornes) L'entrée CLOSE EYES/INTERRUPT (fermeture yeux/interruption)
est destinée à la protection contre le piégeage de la cellule photoélectrique
dans le sens de la fermeture. Lorsqu'une obstruction est détectée pendant la
fermeture du portail, celui-ci s'ouvre complètement et réinitialise la minuterie de
fermeture. Cette entrée ne sera pas prise en compte pendant l'ouverture du
portail.
FERMETURE BORD
(2 bornes) L'entrée CLOSE EDGE (fermeture bord) sert à protéger le capteur
de bord contre le piégeage dans le sens de la fermeture. Lorsqu'un obstruction
est captée pendant que le portail se ferme, le portail inversera sa direction vers
une ouverture complète, désarmant la minuterie de fermeture. Cette entrée ne
sera pas prise en compte pendant l'ouverture du portail.
OUVERTURE YEUX/BORD
(2 Bornes) L'entrée OPEN EYES/EDGE (ouverture yeux/bord) est destinée à la
protection contre le piégeage de la cellule photoélectrique ou du capteur du
bord pour la direction ouverte. Lorsqu'une obstruction est détectée pendant
l'ouverture du portail, il inversera sa direction pendant 4 secondes, puis
s'arrêtera. Cette entrée ne sera pas prise en compte pendant l'ouverture du
portail.
Carte d'extension (non fournie)
EYE ONLY (œil seulement) et COM
Capteurs photoélectriques dans le sens de l'ouverture et de la fermeture; la
fonctionnalité est basée sur les réglages du commutateur (situé à côté des
bornes)
Commutateur réglé sur FERMETURE : Le portail s'inverse complètement
lorsqu'une obstruction est détectée
Commutateur réglé sur OUVERTURE : Le portail s'inverse pendant 4
secondes lorsqu'une obstruction est détectée
EYE/EDGE (œil/bord) et COM
Ouvrir ou fermer les capteurs photoélectriques de direction ou le capteur de
bord; la fonctionnalité est basée sur les réglages du commutateur (situé à côté
des bornes)
Commutateur réglé sur FERMETURE : Le portail s'inverse complètement
lorsqu'une obstruction est détectée
Commutateur réglé sur OUVERTURE : Le portail s'inverse pendant 4
secondes lorsqu'une obstruction est détectée
INSTALLATION
15
sens ouverture
Capteurs photoélectriques de bord
sens fermeture OU Capteurs photoélectriques de bord
Capteurs photoélectriques
Capteur
photoélectriques
OU Capteur
de bord
