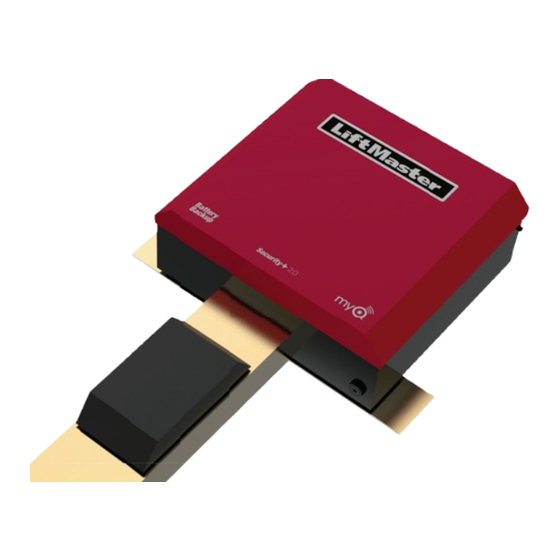

ACTIONNEUR DE PORTE ET BARRIÈRE
BASCULANTES COMMERCIALES 24 V C. C.
HCTDCU
Moteur
HCT08
Rail de 2,4 m (8 pi)
HCT10
Rail de 3,1 m (10 pi)
HCT12
Rail de 3,7 m (12 pi)
• CE PRODUIT DOIT ÊTRE EXCLUSIVEMENT INSTALLÉ ET
ENTRETENU PAR UN TECHNICIEN DÛMENT FORMÉ.
• Ce modèle est prévu pour être utilisé UNIQUEMENT sur les
barrières de passage véhiculaire ou les portes commerciales et
n'est pas prévu sur les barrières destinées au passage des piétons.
• Installer l'actionneur à au moins 2,4 m (8 pi) au-dessus du sol.
• Ce modèle est prévu pour un usage dans les applications de
barrière véhiculaire à chariot ou de porte commerciale de classes
II, III et IV.
• Aller sur LiftMaster.com pour localiser le détaillant-installateur le
plus proche.
• Cet actionneur de barrière/porte est compatible avec les
accessoires MyQ
LiftMaster
845 Larch Avenue
Elmhurst, IL 60126-1196
POUR TRAFIC INTENSE
AVEC BATTERIE DE SECOURS
MANUEL D'INSTALLATION
®
®
et Security+ 2.0
.
Enregistrez votre actionneur pour
recevoir des mises à jour et des offres
de LiftMaster
Prenez une photo de l'icône d'appareil-
photo, y compris les points ( ).
Envoyez la photo par message textuel
à 71403 (É.-U.) ou allez à
www.liftmaster.photo (mondial)
LM-HCTROLLEY
