Câblage d'alimentation
1. Coupez l'alimentation en courant alternatif à partir du disjoncteur de la
source d'alimentation principale.
2. Faites passer les fils d'alimentation en courant alternatif jusqu'au boîtier
de commande.
3. Débranchez le transformateur.
4. Retirez le couvercle de la boîte de jonction.
5. Faites passer les fils d'alimentation en courant alternatif par l'entrée
défonçable située au fond du boîtier électrique.
6. Connectez le fil vert au fil de la tige de terre et la terre CA à l'aide d'un
écrou. REMARQUE : La tige de mise à la terre peut être reliée au châssis.
7. Connectez le fil blanc à NEUTRE à l'aide d'un écrou.
8. Connectez le fil noir à SOUS TENSION à l'aide d'un écrou.
9. Remettez le couvercle de la boîte de jonction en place. Assurez-vous que
les fils ne sont pas pincés.
10. Branchez le transformateur.
11. Mettez l'opérateur sous tension.

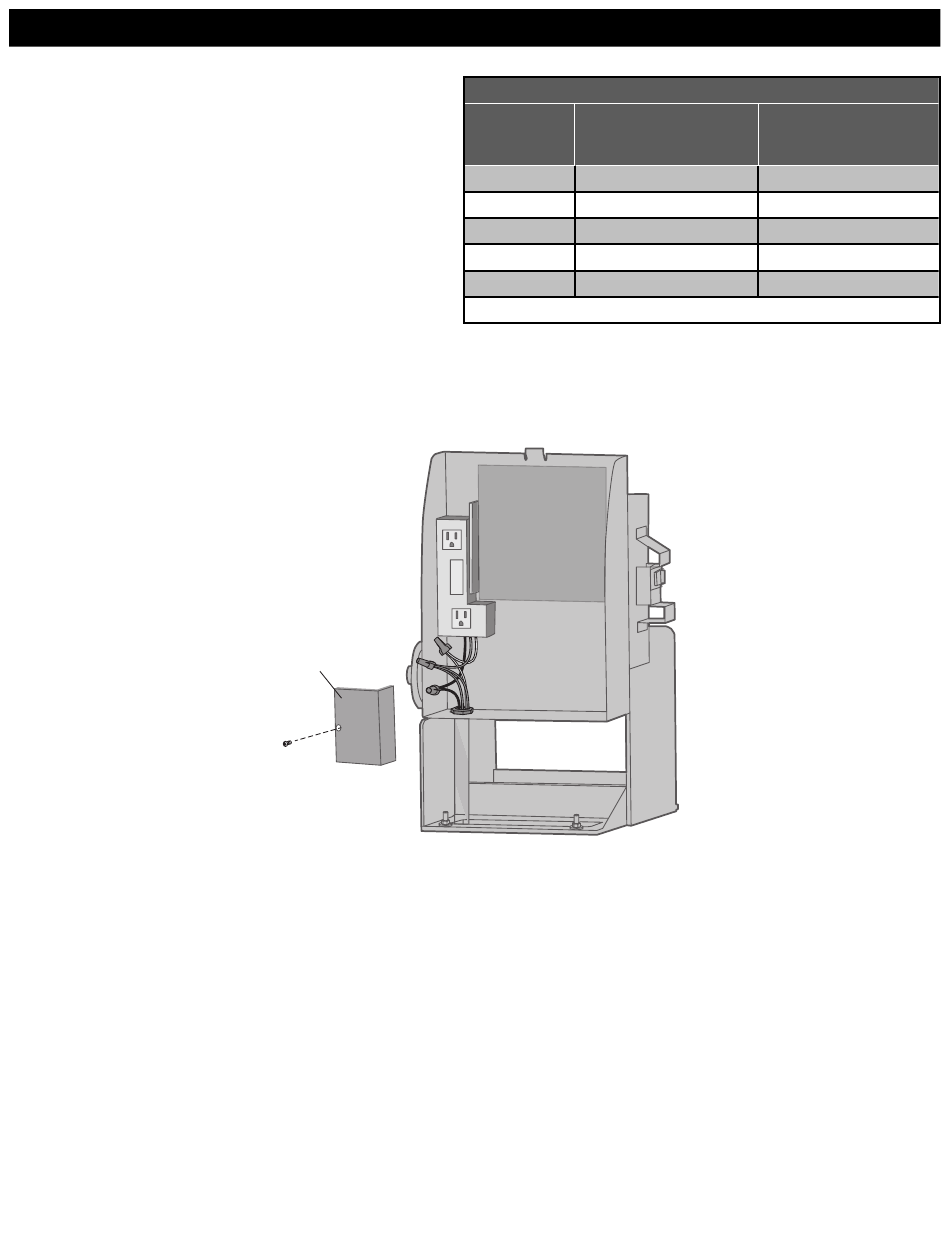

INSTALLATION
Couvercle de la boîte
de jonction
LONGUEUR MAXIMALE DU FIL
CALIBRE DE FIL
TRANSFORMATEUR À
AMÉRICAIN
BRANCHEMENT DIRECT
(AWG)
(120 VCA)
18
16
14
25 pi (351 m)
12
1850 pi (564 m)
10
2950 pi (899 m)
REMARQUE : Utilisez UNIQUEMENT des conducteurs en cuivre.
17
TRANSFORMATEUR
EXTERNE ENFICHABLE (24
VCA)
150 pi (46 m)
250 pi (76 m)
400 pi (122 m)
600 pi (183 m)
1000 pi (305 m)
