Ne pas retirer la plaque signalétique de l'actionneur électrique!
Elle est essentielle à l'identification lors des opérations d'ins-
tallation et de maintenance.
Sans plaque signalétique, la garantie légale devient caduque.
6.4
Plaque signalétique
3003 / 225431
~ 24 V 50/60 Hz
90°
IP66 OF N°460050/79
Indice de protection, N° de série
Couple, Puissance absorbée
Tension de service

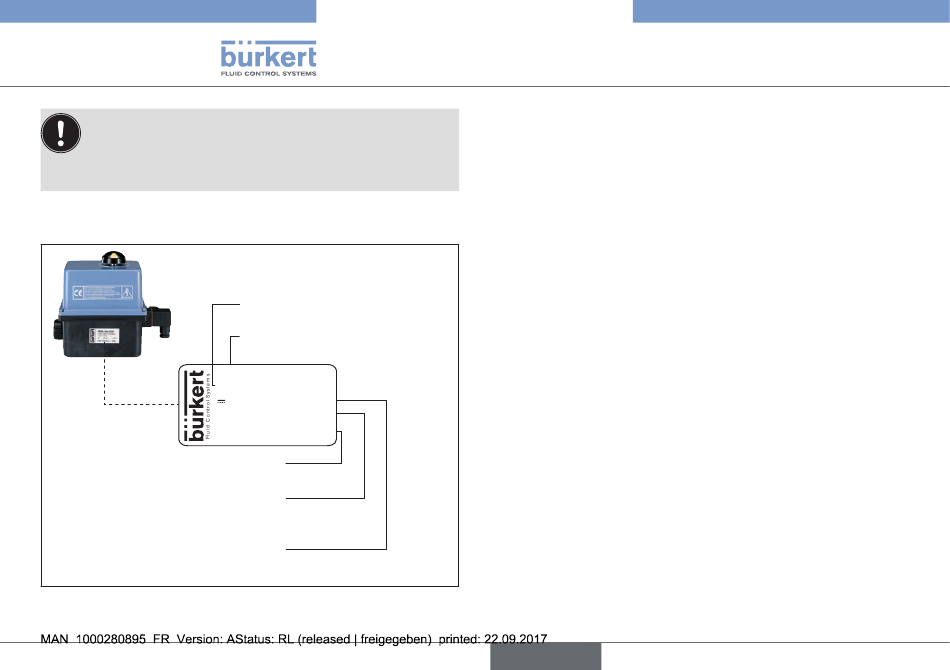

Fig. 1 :
Position et description de plaque signalétique
44
Tension de service
Désignation du type,
N° d'identification
24 V
20 Nm
15W
10/11 S46
(interne)
Type 3003
Caractéristiquestechniques
7
CARACTÉRISTIQUES TECHNIQUES
7.1
Conformité
L'actionneur électrique du type 3003 est conforme aux directives CE
en accord avec la déclaration de conformité.
7.2
Normes
Les normes utilisées, avec lesquelles la conformité avec les direc-
tives CE sont prouvées, figurent dans l'attestation CE de type et/ou
la déclaration de conformité CE.
7.3
Caractéristiques techniques générales
Température ambiante :
Utilisation admissible :
Humidité de l'air admissible : < 81 % à 31 °C (88 °F) avec une
Type de protection :
7.4
Caractéristiques électriques
Raccordements :
Contacts de fin de course : 4 fins de course réglables (2 pour le moteur
Angle de réglage :
Facteur de marche :
français
-10 ... +55 °C
-10 °C ... + 40 °C Bloc de sécurité
0 ... 2000 m d'altitude
diminution linéaire jusqu'à 50 % à
40 °C (selon EN 61010-1)
IP66 avec le connecteur
Connecteur selon EN 175301-803
Presse-étoupe ISO M20
et 2 supplémentaires pour le signal de
recopie) - maxi 250 V AC / 5 A
90° ± 5° (option 180°, 270°)
50 % au couple maximum
