• Entrée RTD, TC, Ohm ou mV bipolaire
• 2 entrées analogiques et 5 différentes valeurs de mesure sont disponibles
• Protocole HART 5 ou 7 version à sélectionner
• Equipement certifié pour application SIL
• Montage sur rail DIN en atmosphères explosibles gaz ou poussières
Application
•
Mesure de température linéaire avec capteur TC et RTD,
p. ex. Pt100 et Ni1000.
•
Communication HART et sortie analogique 4...20 mA PV
pour la mesure de température individuelle, différentielle
ou moyenne de deux capteurs RTD ou TC.
•
Conversion d'une résistance linéaire en un signal courant
standard analogique pour mesurer par exemple le niveau
ou la position d'une vanne.
•
Amplification d'un signal mV bipolaire en un signal courant
standard de 4...20 mA.
•
Possibilité de raccordement jusqu'à 63 transmetteurs
(HART 7) en multidrop.
Caractéristiques techniques
•
La version du protocole HART peut être définie par
l'utilisateur en HART 5 ou HART 7.
•
Le protocole HART 7 offre :
∙ Champ élargie pour les repères allant jusqu'à 32 caractères.
∙ Mode continu (en rafalle) amélioré et notification
d'événements horodatés.
∙ Variables d'appareil et cartographie des états selon des
variables dynamiques, PV, SV, TV ou QV.
∙ Mesure de la tendance du signal de process avec
enregistrement d'une liste de données.
∙ Notification automatique horodatée.
∙ Ensemble de commandes pour une communication
efficace élevée.
•
Le 6337 a été construit avec un niveau de sécurité élevé
permettant de l'utiliser dans les installations classées SIL.
•
Vérification continue des données sauvegardées.
•
Conforme aux recommandations NAMUR NE21, le 6337
possède de très hautes performances même dans des
environnements perturbés d'un point de vue CEM. Le
transmetteur est également conforme aux
règlementations NAMUR NE43 et NE89.
Montage / installation
•
Pour montage sur rail DIN. En version 2-voies, 84 voies par
mètre peuvent être montées.
•
Configuration par interface HART standard ou par le
logiciel PR 5909 Loop Link.
•
Le 6337A peut être installé en zone 2, 22 / Class I, Division
2, Groupes A, B, C et D
•
Le 6337D peut être installé en zone 0, 1, 2 et zone 20, 21,
22 incluant M1 / Class I/II/III, Division 1, Groupes A, B, C et D.
4
Transmetteur 2-fils avec protocole HART
6337
RTD en 4...20 mA
TC en 4...20 mA
Résistance
en 4...20 mA
mV en 4...20 mA
Différence ou moyen
RTD, TC ou mV
6337V104-FR

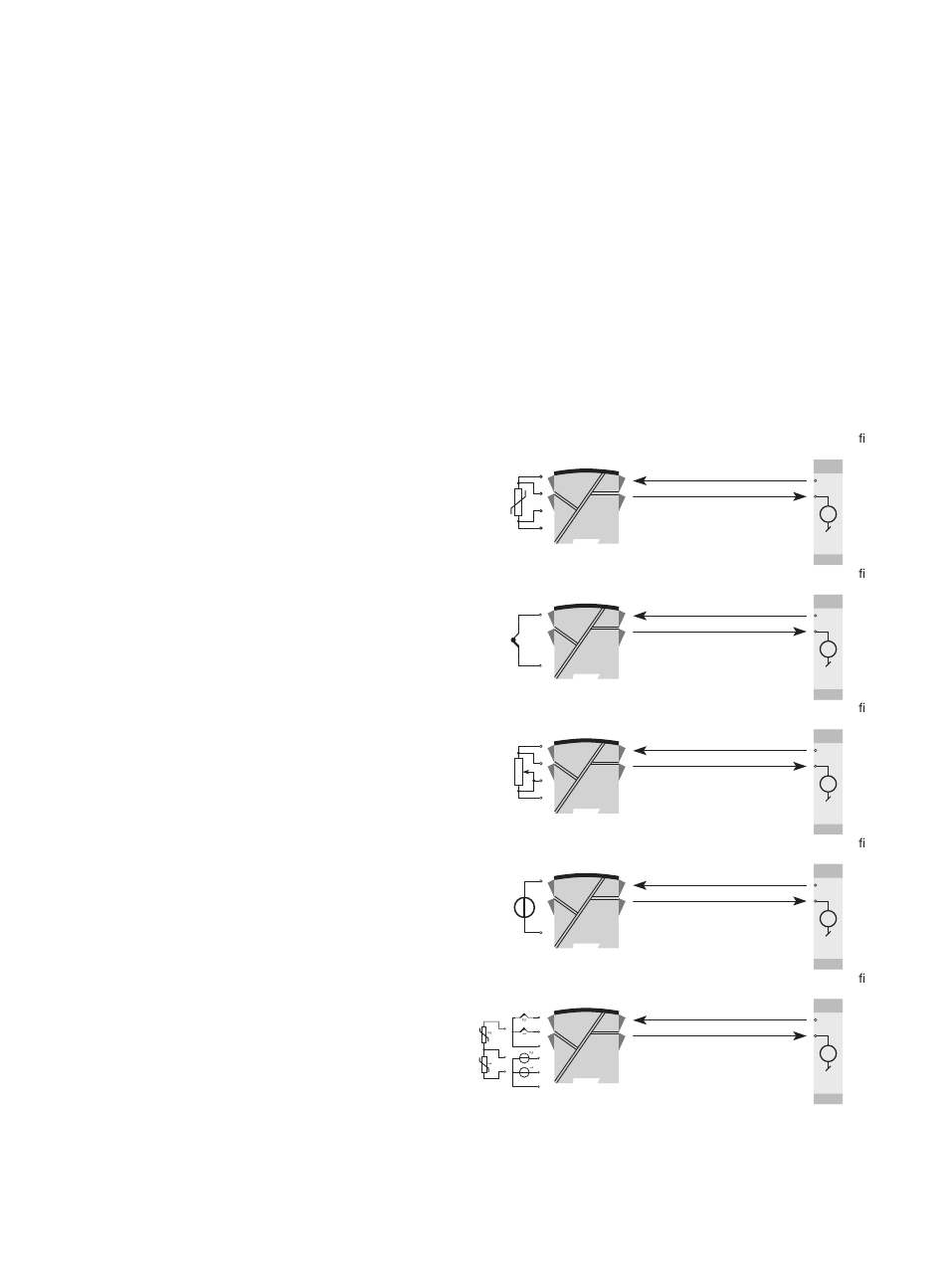

Applications
Installation 2- ls
en salle de contrôle
Installation 2- ls
en salle de contrôle
Installation 2- ls
en salle de contrôle
Installation 2- ls
en salle de contrôle
Installation 2- ls
en salle de contrôle
V+
mA
V+
mA
V+
mA
V+
mA
V+
mA
