LERBAKKEN 10, 8410 RØNDE DENMARK.
Pour une installation sûre du 6335D ou 6337D vous devez observer ce qui suit. Le module sera
seulement installé par un personnel qualifié qui est informé des lois, des directives et des normes
nationales et internationales qui s'appliquent à ce secteur.
L'année de la fabrication est indiquée dans les deux premiers chiffres dans le numéro de série.
Certificat ATEX
Marquage
Standard EN60079-0:2012, EN60079-11:2012, EN60079-26:2007
Zone dangereuse
Zone 0, 1, 2, 20, 21, 22
Bornes :
41,42,43,44
Uo: 9,6 Vcc
Io: 28 mA
Po: 67,2 mW
Lo: 35 mH
Co: 3,5 μF
Bornes :
51,52,53,54
Uo: 9,6 Vcc
Io: 28 mA
Po: 67,2 mW
Lo: 35 mH
Co: 3,5 μF
Revision date:
2014-06-20

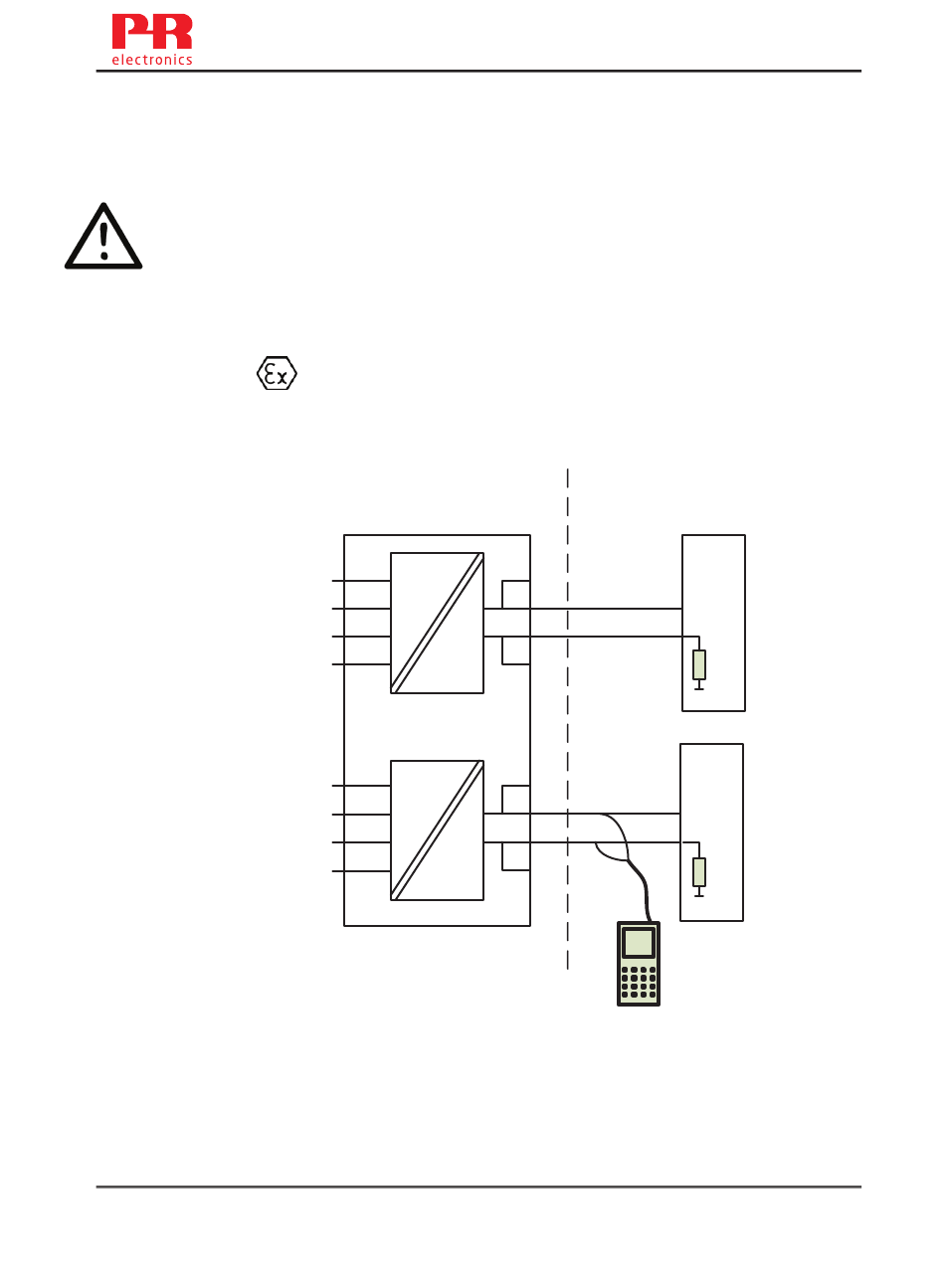

Schéma d'installation ATEX
KEMA 09ATEX 0148 X
II 1G Ex ia IIC T6..T4 Ga
II 1D Ex ia IIIC Da
I M 1 Ex ia I Ma
T4: -40 ≤ Ta ≤ 85ºC
T5: -40 ≤ Ta ≤ 60ºC
T6: -40 ≤ Ta ≤ 40ºC
44
43
42
41
CH1
54
53
52
51
CH2
Bornes :
11,12,13,14 et
21,22,23,24
Ui: 30 Vcc
Ii: 120 mA
Pi: 0,84 W
Li: 10 μH
Ci: 1,0 nF
Version Revision
V4R0-FR01
6337V104-FR
WWW.PRELECTRONICS.COM
Zone non dangereuse
14
13
+
12
-
11
250 < R < 1100 ohm
24
23
+
22
-
21
6335D
6337D
6335QA01
R
Barrier
R
Barrier
Ex HART
Communicator
Page:
1/2
