8 Montage
8. Montage

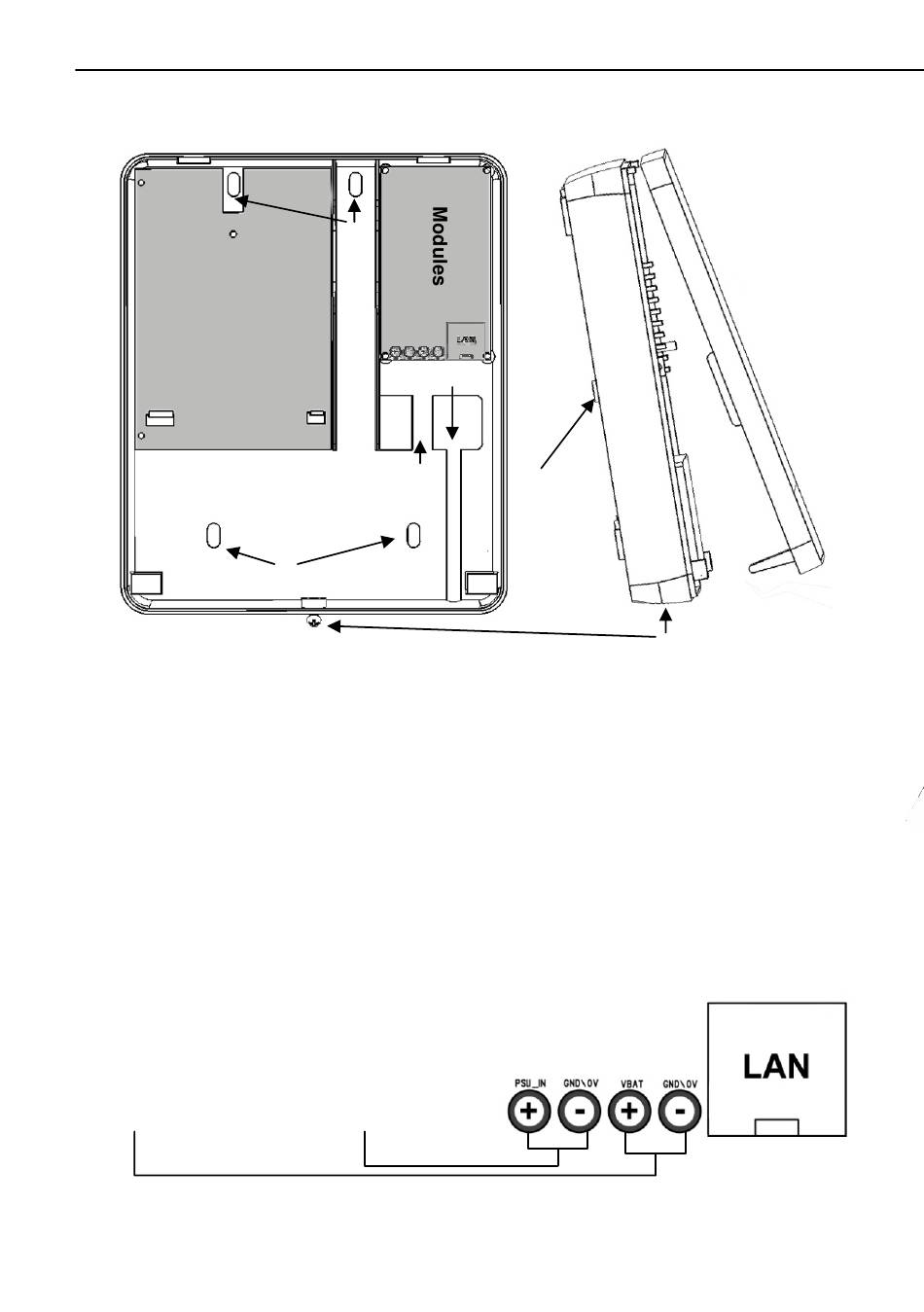

Description de l'image :
A)
Contact antiarrachement
B)
Vis du boîtier
C)
Trous de fixation de l'embase
D)
Passe-câble
E)
Décharge de traction (bride permettant de fixer des câbles avec un serre-câbles)
Procédure de montage :
1. Desserrez la vis du bâti située sur la tranche inférieure et ouvrez le boîtier.
2. Utilisez l'embase du boîtier en tant que gabarit et marquez les trous à percer (C).
Percez ensuite les trous de fixation.
3. Faites passer les câbles de raccordement par l'ouverture prévue à cet effet (D).
4. Branchez l'alimentation au bornier en faisant attention à la polarité (le fil rayé gris
est positif).
5. Branchez le câble LAN. (voir la figure suivante)
Alimentation électrique
pour batterie optionnelle
BT2020
C
D
E
C
13,8 V CC (bloc
d'alimentation)
9
A
B
