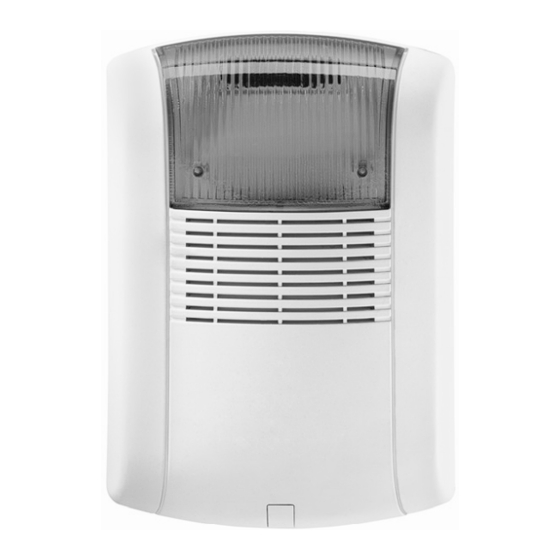

Euro-Kompaktalarmierung
Installationsanleitung
SG1800 / SG1805 / SG1810
Euro compact alarm
Installation Instructions (UK) ......................... 11
Sirène d'alarme compacte Euro
Instructions d'installation (F).......................... 19
Euro buitensirene met flits
Installatie-instructies (NL).............................. 27
Euro alarm med blitz
Installationsvejledning (DK)........................... 34

Publicité

Table des Matières
loading

Sommaire des Matières pour Abus PROFILINE SG1800

  • Page 1 Euro-Kompaktalarmierung Installationsanleitung SG1800 / SG1805 / SG1810 Euro compact alarm Installation Instructions (UK) ......11 Sirène d’alarme compacte Euro Instructions d’installation (F)......19 Euro buitensirene met flits Installatie-instructies (NL)......27 Euro alarm med blitz Installationsvejledning (DK)......34...
  • Page 2: Sirène D'alarme Compacte Euro

    Sirène d’alarme compacte Euro Instructions d´installation SG1800 / SG1805 / SG1810 1. Préface Chère cliente, cher client, Nous vous remercions de l’achat de cette signalisation d’alarme compacte. Le présent produit a été développé selon l’état actuel de la technique. Il est conforme aux exigences des directives européennes et nationales en vigueur.
  • Page 3: Caractéristiques Principales

    3. Caractéristiques principales • Sirène extérieure robuste et résistante aux intempéries • Transmetteur puissant de 106 dB • Technologie Flash-LED de longue durée et avec une consommation d’électricité inférieure • Boîtier polycarbonate pivotant • Boîtier interne métallique pour éviter toute pénétration •...
  • Page 4: Mise En Service

    6. Mise en service Alimentation électrique Batterie Optional (optionnel) 13.8VDC Battery 1.6 A TAM PER Haut-parleur Sortie To Internal INT EXT Tam per Output de sirène anti-sabotage NC Speaker (0.5A, 24V N.C) Anti Approach (To Int. Output Tam per) (0.1A, 24V N.C) TRIG STRO B POW ER Alimentation...
  • Page 5 Ponts enfichables Réglage Description STROB Définit le mode du flash. (réglage d’origine : AUTO) STROB AUTO : Le flash est couplé à la commande de la AUTO sirène. STROB MAN : Le flash est couplé à la commande de l'entrée M AN TRIG Réglage du potentiel de commande de la sirène.
  • Page 6: Interrupteur Dip

    Interrupteur DIP Configuration CONFIG Description CONFIG : 1 Définit le comportement de la sortie panne (RBL). (réglage d’origine : OFF) ON : Commute en cas d'une panne de la batterie de secours (basse tension ou erreur de chargement), de tension d’entrée et de la sirène. OFF : Commute uniquement en cas d’une panne de la batterie de secours (basse tension ou erreur de chargement).
  • Page 7 Câblage Borne de raccordement Description Branchement pour le LED2. Ce LED s’allume lors d’une commande négative (0 V DC à l'entrée). AUX RED Branchements standard pour l’alimentation (max. COM BLK 13,8 V DC/200 mA). BUS YEL / BUS GRN Non utilisés. SPEAKER Branchements pour haut-parleur de la sirène (8 ohms, 30 W).
  • Page 8 TRBL (normalement REMARQUE: ouvert) Le comportement de la sortie de panne dépend du réglage de l'interrupteur DIP (CONFIG 1). Raccordement à +12 V »»» sirène désactivée Chute du signal +12 V (ou commutation sur 0 V) »»» sirène activée Raccordement à 0 V »»» sirène désactivée Chute du signal 0 V (ou commutation à...
  • Page 9: Données Techniques

    7. Données techniques Alimentation Branchements standard AUX/COM : max. 13,8 V DC/200mA Branchements supplémentaires PS+/PS- : 13,8 V DC/1,6 A Consommation Mode veille : 54 mA + courant de charge de la batterie (max. 140 mA) Mode de fonctionnement : 1,6 A (sirène+flash) Sirène 106 dB/3 m;...
