Montage, câblage, raccordement
12.2 Câblage, raccordement
Le tableau suivant représente les différents modules de mesure de courant :

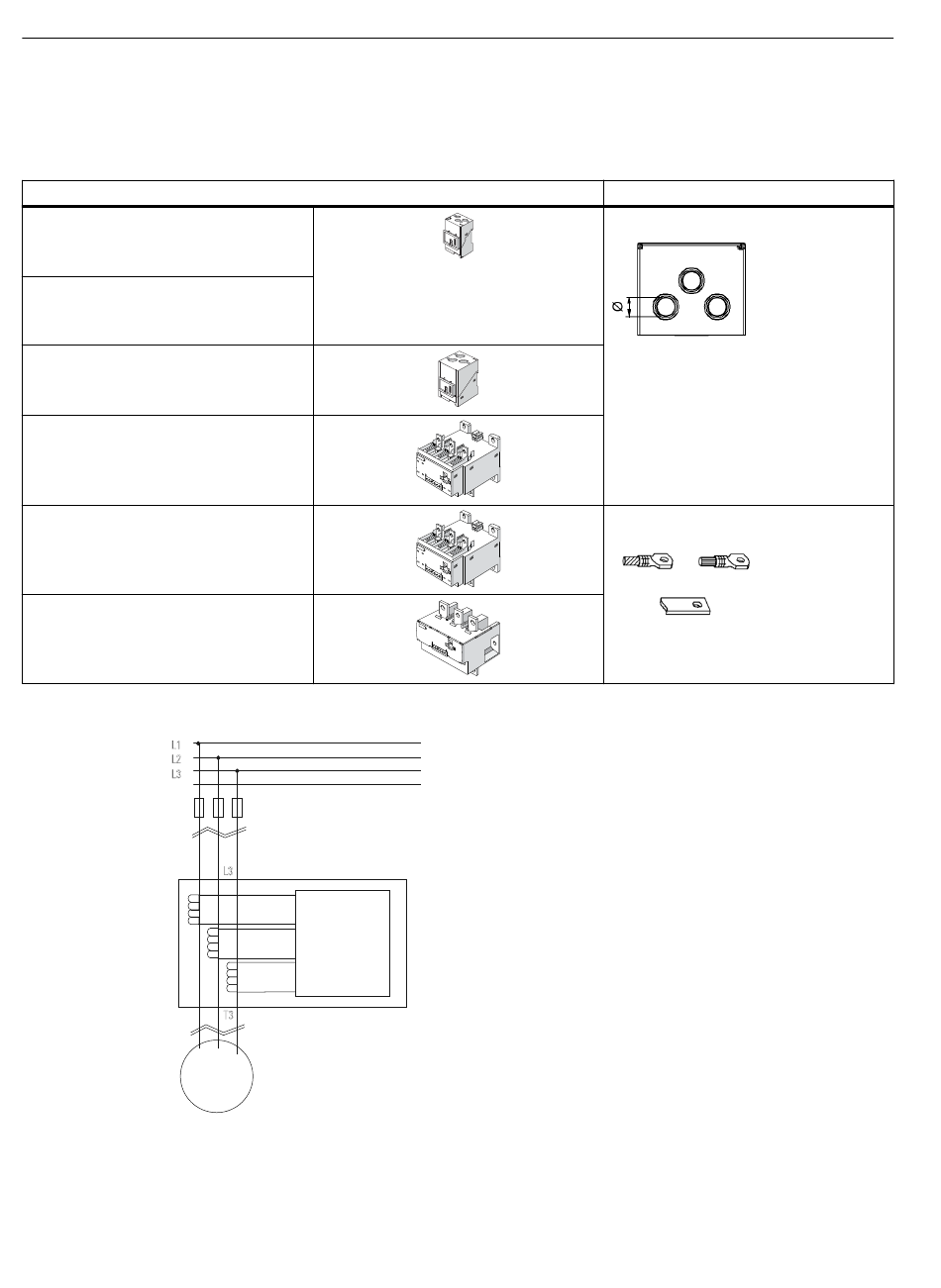

Tableau 12-7 Modules de mesure du courant
Module de mesure de courant
3UF7100-1AA00-0 ; 0,3 - 3 A
Ø des ouvertures pour insertion directe :
7,5 mm
3UF7101-1AA00-0 ; 2,4 - 25 A
Ø des ouvertures pour insertion directe :
7,5 mm
3UF7102-1AA00-0 ; 10 - 100 A
Ø des ouvertures pour insertion directe :
14 mm
3UF7103-1AA00-0 ; 20 - 200 A
Ø des ouvertures pour insertion directe :
25 mm
3UF7103-1BA00-0 ; 20 - 200 A
Section de raccordement : 16 - 95 mm²,
AWG 5 - 3/0
3UF7104-1BA00-0 ; 63 - 630 A
Section de raccordement : 50 - 240 mm²,
AWG 1/0 - 500 kcmil
L1
L2
L3
N
L1 L2 L3
T1 T2 T3
Figure 12-29
212
M
~ 3
Raccordement au circuit principal
Technique d'insertion directe
Raccordement par barres
