Montage, câblage, raccordement
12.2 Câblage, raccordement

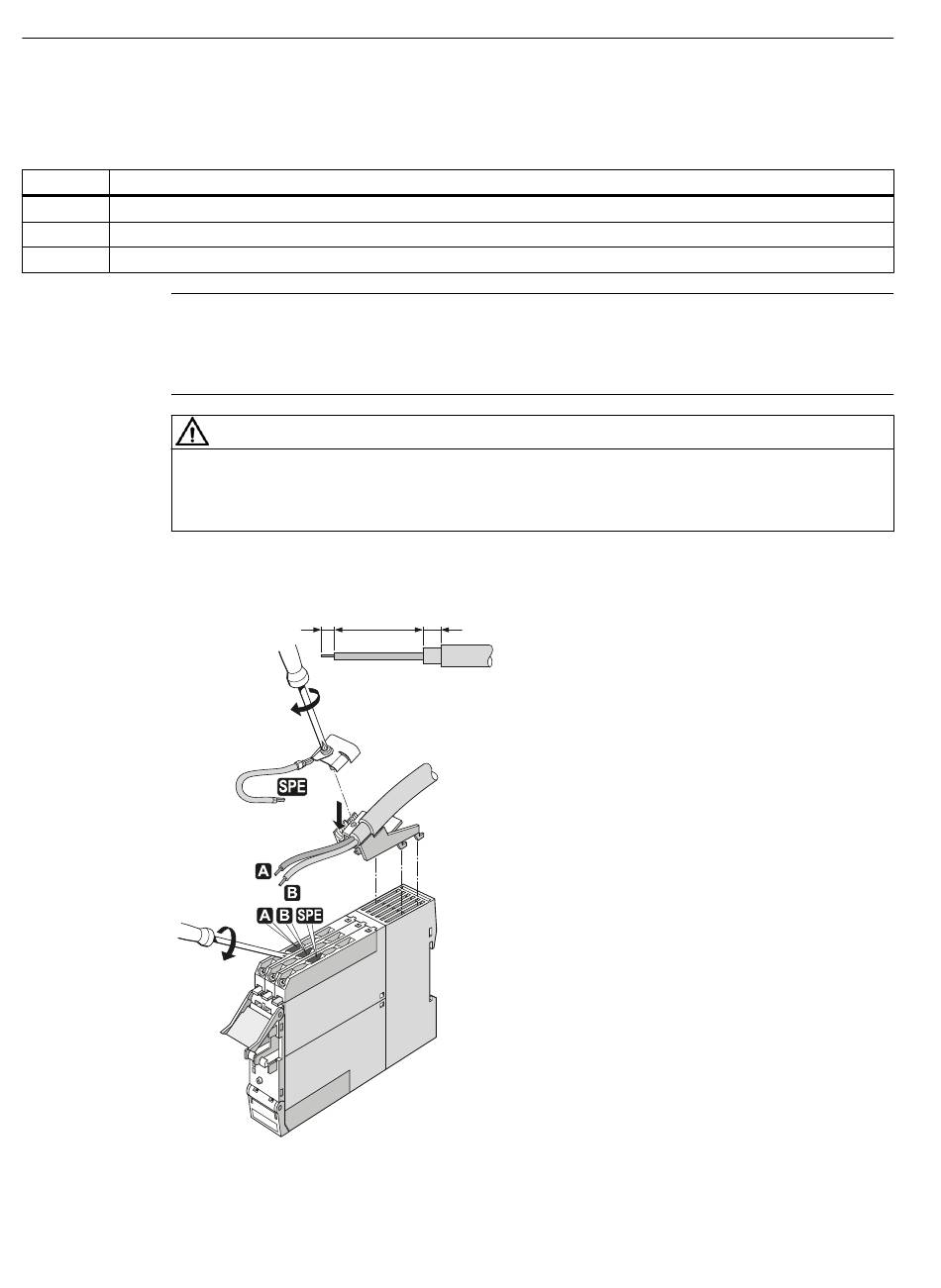

Marche à suivre pour le câblage du câble PROFIBUS sur les appareils de base SIMOCODE pro S
Procéder par étapes comme suit :
Étape Description
1 Dénuder le câble PROFIBUS comme représenté ci-dessous.
2 Visser le câble SPE à la borne de raccordement de bus comme représenté ci-dessous.
3 Raccorder le câbles PROFIBUS A et B et le câble SPE aux bornes A, B et SPE comme indiqué ci-dessous
Remarque
Raccorder le SIMOCODE pro à la terre fonctionnelle sur la borne SPE. Utiliser la section de câble
maximale. Veiller à ce que la liaison soit aussi courte que possible (par ex. raccordement sur la
tôle de montage de l'armoire).
Raccordement SPE
Raccorder le câble SPE à la borne SPE ou par une cosse à œillet à la borne de raccordement de
bus.
Figure 12-16
188
PRUDENCE
±3
+1
37
10
2
3
Marche à suivre pour le câblage du câble PROFIBUS sur les appareils de base
SIMOCODE pro S
10
1
