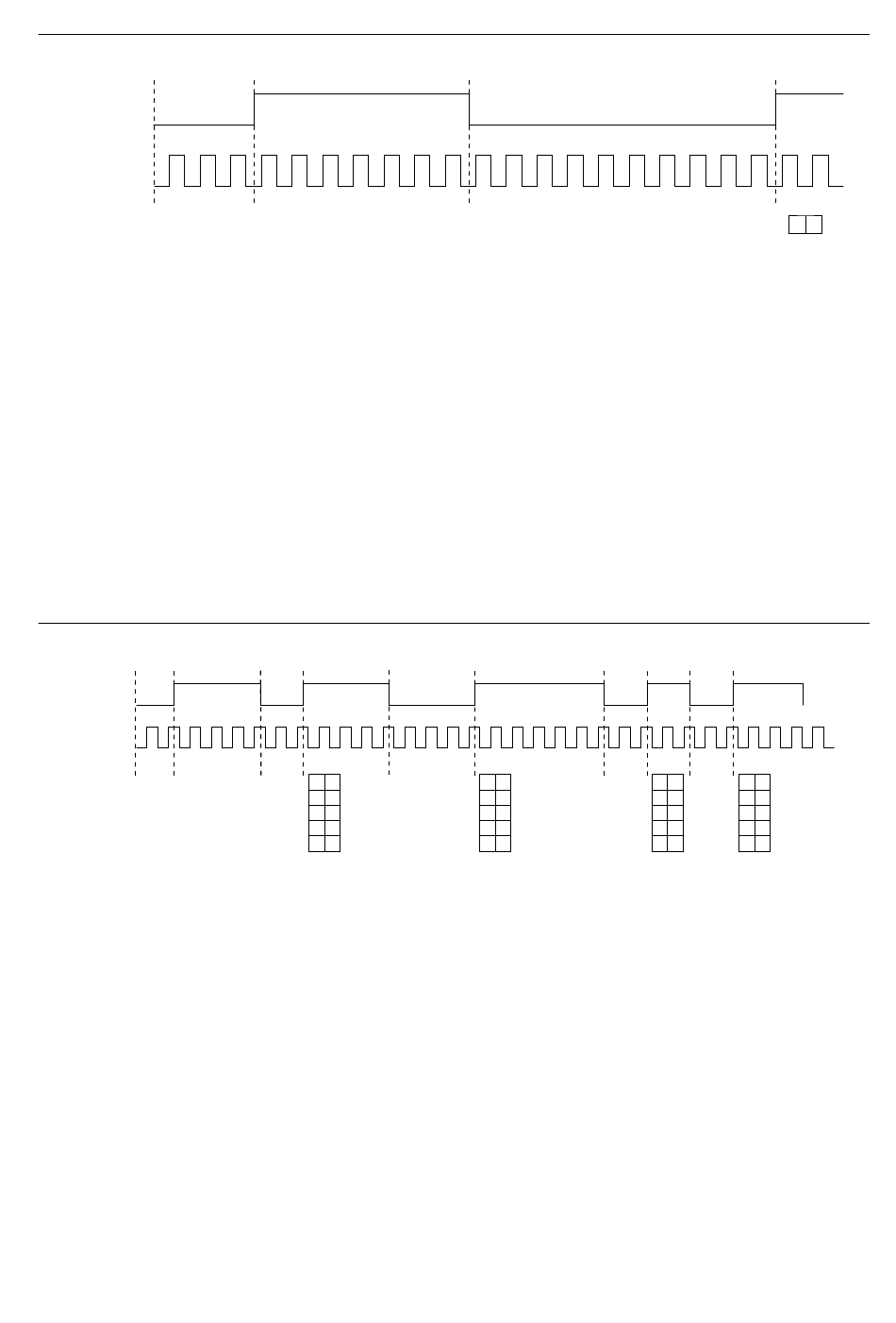

Figure 56. Mesure unique (à la demande) d'impulsions
Compteur armé
Gate
Source
Valeur
verrouillée
Mesure bufférisée implicite d'impulsions
Dans une mesure bufférisée implicite d'impulsions, sur chaque front du signal Gate, le
compteur enregistre le nombre compté dans la FIFO. Les valeurs échantillonnées seront
transférées vers la mémoire de l'hôte à l'aide d'un flux de données à haute vitesse.
Le compteur commence à compter quand il est armé. L'armement se produit généralement
entre les fronts de l'entrée Gate mais le comptage ne commence pas avant le front souhaité.
Vous pouvez choisir de lire en premier l'impulsion haute ou l'impulsion basse en utilisant la
propriété FrontDémarrage de NI-DAQmx.
La figure suivante montre un exemple de mesure bufférisée implicite d'impulsions.
Compteur armé
Gate
Source
Buffer
Mesure bufférisée d'impulsions basée sur horloge d'échantillonnage
Une mesure bufférisée d'impulsions basée sur horloge d'échantillonnage est similaire à une
mesure unique d'impulsions, mais la mesure bufférisée d'impulsions prend des mesures sur
plusieurs impulsions corrélées à une horloge d'échantillonnage.
Le compteur effectue une mesure d'impulsions sur le Gate. Sur chaque front d'horloge
d'échantillonnage, le compteur enregistre les tops hauts et bas dans la FIFO de la dernière
impulsion qui se termine. Les valeurs échantillonnées seront transférées vers la mémoire de
l'hôte à l'aide d'un flux de données à haute vitesse.
La figure suivante montre un exemple de mesure bufférisée d'impulsions basée sur horloge
d'échantillonnage.
90 | ni.com | cRIO-904x User Manual
1
2
3
4
5
Figure 57. Mesure bufférisée implicite d'impulsions
H L
4 2
6
7
1
2
3
4
H L
4 2
4 4
5
6
7
8
9
10
H L
H L
4 2
4 2
4 4
4 4
6 2
6 2
2 2
H L
7 10
