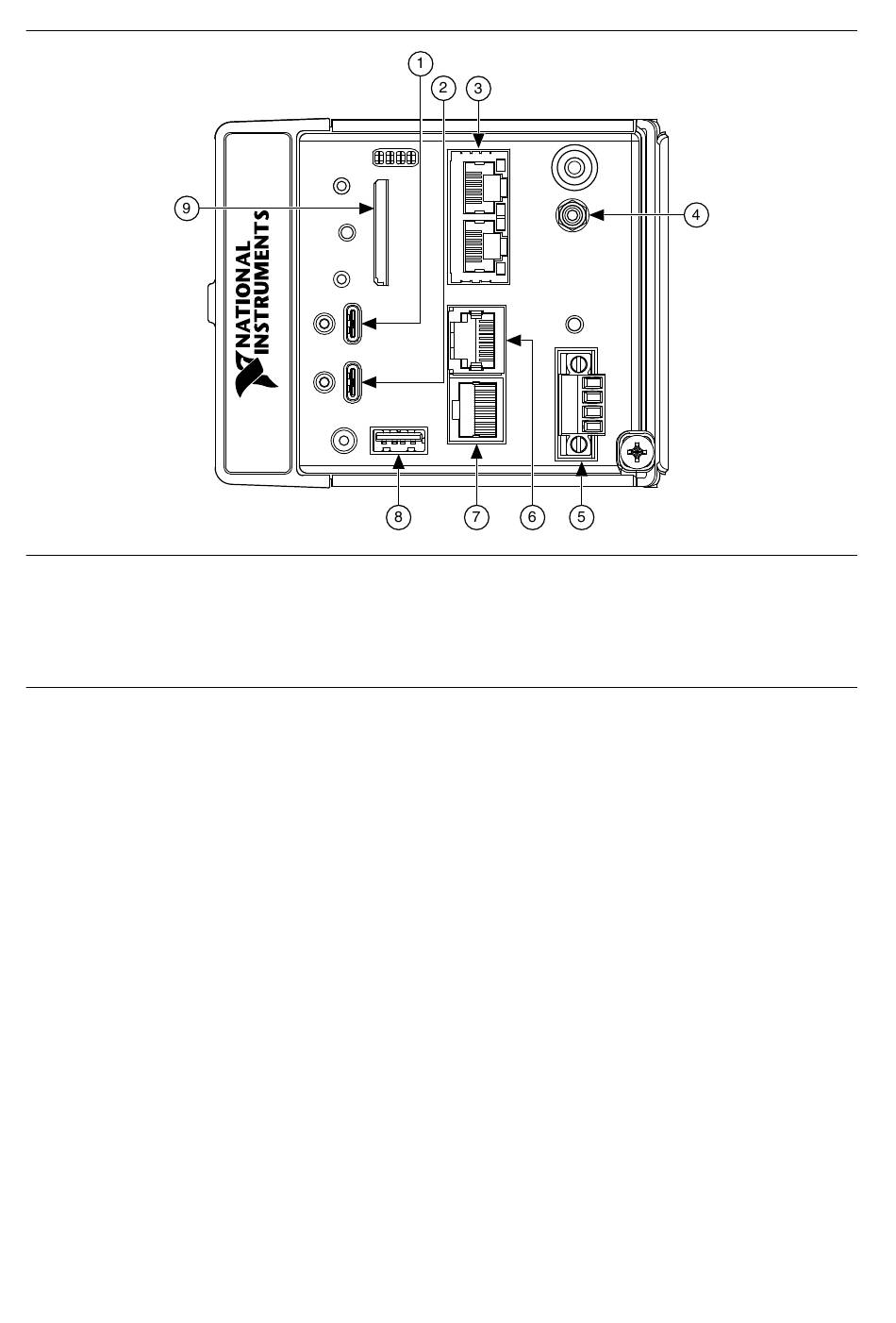

Figure 1. Ports et connecteurs du contrôleur cRIO-904x
1. USB 3.1 Type-C Dual Role
2. USB 3.1 Type-C avec mode DisplayPort Alt
3. Ports Gigabit Ethernet RJ-45
4. PFI 0
5. Connecteur d'alimentation
USB 3.1 Type-C Dual Role
Le port USB 3.1 Type-C Dual Role implémente une fonctionnalité double rôle et peut
fonctionner comme un hôte ou un périphérique USB 3.1 Gen1. Lorsqu'il fonctionne en tant
qu'hôte, le port prend en charge les périphériques USB courants tels que les périphériques de
stockage de masse, les claviers, les souris et les caméras USB. Lorsque vous utilisez un
périphérique, utilisez ce port pour connecter le contrôleur cRIO-904x à un ordinateur hôte. La
fonctionnalité de périphérique USB fournit une autre méthode pour connecter le contrôleur
cRIO-904x à un ordinateur hôte ; elle permet la configuration, le déploiement d'applications, la
mise au point et la maintenance. Le rôle du port est déterminé automatiquement en fonction du
câble inséré dans le port. Par exemple, le port fonctionnera automatiquement comme un
périphérique lorsque le contrôleur cRIO-904x est connecté à un ordinateur hôte en utilisant le
câble NI USB Type-C mâle à Type-A mâle fourni dans le kit.
USB 3.1 Type-C avec mode DisplayPort Alt
Le port USB 3.1 Type-C avec le port DisplayPort Alt Mode implémente à la fois un hôte USB
3.1 Gen1 et une source DisplayPort 1.2 à l'aide du mode alternatif USB Type-C DisplayPort.
Utilisez un adaptateur ou un moniteur vidéo USB Type-C prenant en charge le mode alternatif
DisplayPort pour utiliser ce port comme sortie d'affichage. Ou, ce port peut être utilisé comme
port hôte USB standard et prendre en charge les périphériques USB courants tels que les
6. Port série RS-232
7. Port série RS-485
8. USB 2.0 Type-A
9. Stockage amovible sur carte SD
cRIO-904x User Manual |
©
National Instruments | 7
