Mesure bufférisée implicite de largeur d'impulsion
Une mesure bufférisée implicite de largeur d'impulsion est similaire à une mesure unique de
largeur d'impulsion, mais la mesure bufférisée de largeur d'impulsion prend des mesures sur
plusieurs impulsions.
Le compteur compte le nombre de fronts sur l'entrée Source tandis que l'entrée Gate reste
active. Sur chaque front de descente du signal Gate, le compteur enregistre le nombre compté
dans la FIFO du compteur. Les valeurs échantillonnées seront transférées vers la mémoire de
l'hôte à l'aide d'un flux de données à haute vitesse.
La figure suivante montre un exemple de mesure bufférisée implicite de largeur d'impulsion.
Figure 54. Mesure bufférisée implicite de largeur d'impulsion
Valeur du compteur
Mesure bufférisée de largeur d'impulsion basée sur horloge
d'échantillonnage
Une mesure bufférisée de largeur d'impulsion basée sur horloge d'échantillonnage est similaire
à une mesure unique de largeur d'impulsion, mais la mesure bufférisée de largeur d'impulsion
prend des mesures sur plusieurs impulsions corrélées à une horloge d'échantillonnage.
Le compteur compte le nombre de fronts sur l'entrée Source tant que l'entrée Gate reste active.
Sur chaque front d'horloge d'échantillonnage, le compteur enregistre le nombre compté dans la
FIFO de la dernière largeur d'impulsion qui se termine. Les valeurs échantillonnées seront
transférées vers la mémoire de l'hôte à l'aide d'un flux de données à haute vitesse.
88 | ni.com | cRIO-904x User Manual

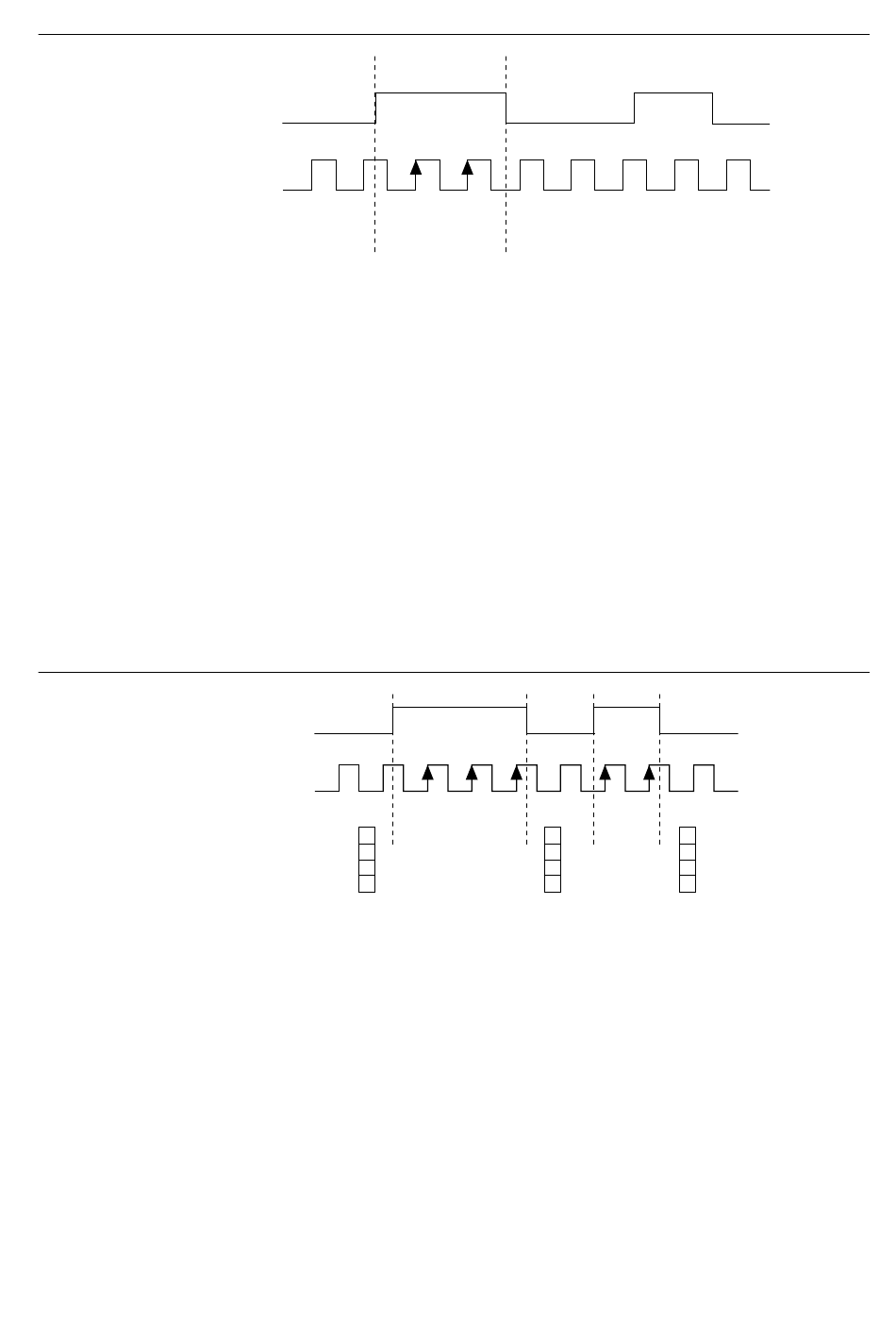

Figure 53. Mesure unique de largeur d'impulsion
GATE
SOURCE
0
GATE
SOURCE
Buffer
1
2
2
0
1
2
3
3
3
1
2
3
2
2
